房屋鋼筋柱子結構設計圖紙是建筑工程中的重要環節，其準確性直接影響到建筑的安全性和耐久性，在設計過程中，常見的誤區包括對鋼筋配置的誤解、施工圖與實際施工的脫節、以及忽視材料性能的影響等，施工難點主要包括鋼筋的綁扎、混凝土澆筑、模板支撐系統的穩定性以及質量控制等方面，為了解決這些問題，需要從設計階段開始就嚴格遵循規范，確保設計圖紙的準確性；加強施工人員的培訓和現場管理，提高施工效率和質量。

房屋鋼筋柱子結構設計圖紙解讀指南

總說明的理解

在開始閱讀房屋鋼筋柱子結構設計圖紙之前，首先應該了解圖紙的總說明。總說明中包含了設計依據、設計原則、技術經濟指標，結構特征、構件選型、采用材料施工要求、注意事項等內容。這些信息對于理解整個工程的設計理念和技術要求至關重要。在看圖過程中，還應注意每張圖中的附注，它們是對圖中某些表達不清楚的地方或特定部位的要求加以補充和說明，是圖紙中不可缺少的部分。

圖紙的組成部分

房屋鋼筋柱子結構設計圖紙通常包括以下幾個主要部分：

1. 平面圖：顯示了柱子和其他結構元素在地面上的布局。
2. 立面圖：展示了柱子的高度和與其他結構的關系。
3. 剖面圖：提供了柱子的橫截面視圖，顯示了鋼筋的具體配置。
4. 詳圖：包括柱子的配筋詳圖，標注了鋼筋的類型、直徑、間距等重要參數。

鋼筋柱子的表示方法

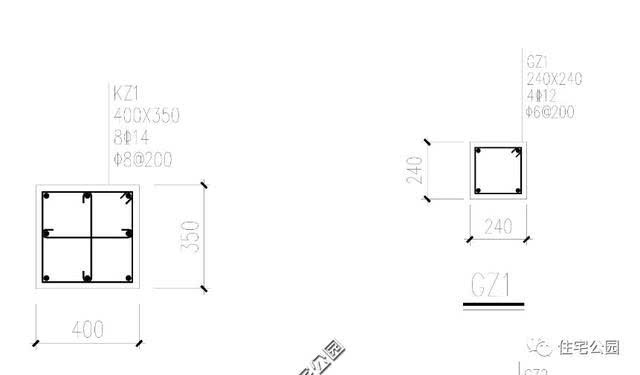

在圖紙上，鋼筋柱子通常會有特定的符號和標注來表示。例如，柱子的表示符號可能是“YBZ*”，而墻的符號可能是“W***”。在柱子配筋詳圖中，會標注出柱子的縱筋和箍筋的信息，如“10@16”表示柱子有10根直徑16號的鋼筋組成，而箍筋/拉筋符號解釋是:HRB400型號的鋼筋，直徑12mm，間距150mm一道。

鋼筋類型的識別

在圖紙中，鋼筋的類型和直徑是非常重要的信息。例如，“HRB400型號的鋼筋，直徑10mm”表示水平分布筋的類型和大小，而“@200”則表示鋼筋之間的間距。同樣，豎向分布筋也有類似的標注。拉筋的標注如“6表示直徑6毫米，@600*600表示拉筋間距600毫米，方形布置”。

結構設計圖紙的細節

結構設計圖紙還包括了更多的細節，如基礎平面布置圖、柱平法施工圖、梁平法施工圖、樓板結構平面圖、結構圖、樓梯結構圖等。這些圖紙?zhí)峁┝私Y(jié)構設計的全面視圖，包括了結構的安全等級、地基基礎設計等級、抗震設防烈度等重要信息。

結論

綜上所述，房屋鋼筋柱子結構設計圖紙是一個復雜的技術文檔，包含了設計的各個方面。通過仔細閱讀和理解圖紙上的總說明、平面圖、立面圖、剖面圖、詳圖以及鋼筋的表示方法和類型，可以更好地把握設計意圖和技術要求。此外，還需要注意到圖紙中的附注和其他細節，以確保能夠正確地進行鋼筋加工和安裝。
