彩鋼板屋頂施工圖是建筑施工中的重要文件，它詳細描述了彩鋼板屋頂的構造、尺寸和安裝方法，以下是根據您提供的內容生成的一段200-300字的摘要：，彩鋼板屋頂施工圖主要包括以下內容：，1. 圖紙標題：彩鋼板屋頂施工圖”或“屋面工程彩鋼板施工圖”。，2. 圖紙編號：為圖紙設置一個唯一的編號，方便查閱和管理。，3. 設計說明：簡要介紹彩鋼板屋頂的設計要求、材料選擇、施工工藝等。，4. 平面布置圖：展示彩鋼板屋頂的整體布局，包括屋頂的形狀、尺寸、坡度等。，5. 立面圖：展示屋頂的垂直方向，包括屋面板、檁條、支撐結構等的布置和連接方式。，6. 剖面圖：展示屋頂的剖面視圖，幫助理解屋頂的結構組成和連接方式。，7. 節點詳圖：針對彩鋼板屋頂的關鍵部位，如屋面板與檁條的連接、屋面板與支撐結構的連接等，繪制詳細的節點詳圖。，8. 材料表：列出施工中使用的主要材料，如彩鋼板、檁條、緊固件等的名稱、規格、數量等信息。，9. 施工順序圖：展示彩鋼板屋頂施工的流程，包括材料準備、吊裝、安裝、檢查等步驟。，10. 質量檢驗記錄：記錄彩鋼板屋頂施工過程中的質量檢驗情況，如尺寸偏差、焊接質量、防腐處理等。，通過以上內容，可以確保彩鋼板屋頂施工圖的準確性和完整性，為施工提供可靠的指導。

彩鋼板屋頂施工圖繪制的一般步驟

• 基礎準備
  • 了解建筑結構：在繪制彩鋼板屋頂施工圖之前，需要對整個建筑的結構有清晰的認識，包括建筑的類型（如住宅、廠房、倉庫等）、建筑的規模（面積、層數等）以及建筑的整體風格。這有助于確定彩鋼板屋頂在建筑中的位置、作用和設計要求。例如，如果是工業廠房，可能對屋頂的承載能力和通風要求較高；如果是住宅，可能更注重美觀性和防水性。
  • 收集相關數據：測量屋頂的實際尺寸，包括長度、寬度、坡度等參數。同時，還需要了解當地的氣候條件，如降雨量、風速等，這些因素會影響彩鋼板屋頂的設計，如排水坡度和防風措施等。
  • 確定設計標準：依據國家和地方的建筑規范、標準，以及相關行業標準，確定彩鋼板屋頂的設計標準，如防火等級、防水要求、保溫隔熱性能等。
• 繪制基本輪廓

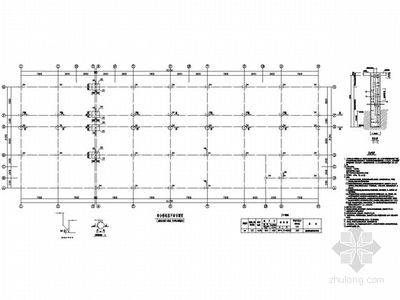

  • 平面圖繪制：
    • 繪制屋頂的平面形狀，準確表示出屋頂的邊界、形狀（如矩形、圓形、多邊形等）。
    • 標注出屋頂的尺寸，包括長度、寬度、各個角點的坐標等。
    • 確定并標注出檁條的布置位置，一般按照一定的間距（根據設計要求確定）在平面圖上用線條表示檁條的走向。
  • 剖面圖繪制：
    • 選擇合適的剖面位置，一般選擇能夠展示屋頂結構和層次關系最清晰的位置，如屋脊處、檐口處等。
    • 繪制出屋頂從頂部到底部的剖面結構，包括彩鋼板、檁條、支撐結構（如鋼梁等）、保溫層（如果有）、防水層（如果有單獨設計）等各層的相對位置和厚度。
    • 標注出各層的材料名稱、厚度、以及各部分之間的連接方式（如焊接、螺栓連接等）。
  • 立面圖繪制：
    • 繪制屋頂的正立面和側立面，展示屋頂在不同方向上的外觀形狀。
    • 在立面圖上標注出屋頂的高度（從檐口到屋脊的高度）、坡度（一般用角度或比例表示，如1:5等）以及彩鋼板的鋪設方向。
• 詳細標注與說明
  • 材料標注：在圖中明確標注出彩鋼板的型號、規格（如厚度、材質等），檁條的材質（如鋼材型號）、尺寸（如矩形檁條的長和寬），以及其他輔助材料（如密封膠、螺絲等）的規格要求。
  • 連接節點標注：對于彩鋼板之間的連接、彩鋼板與檁條的連接、檁條與支撐結構的連接等重要連接節點，繪制放大的節點詳圖。在節點詳圖中，詳細標注出各部件的連接方式、連接尺寸（如螺栓的直徑、間距等）以及需要注意的施工細節。
  • 施工說明：在施工圖的旁邊或單獨的說明部分，給出施工的順序、注意事項、質量驗收標準等文字說明。例如，說明彩鋼板的安裝順序是從下往上逐片安裝，還是從屋脊向檐口安裝；在安裝過程中如何保證彩鋼板的平整度和密封性等。

需要注意的是，繪制彩鋼板屋頂施工圖需要具備一定的建筑制圖知識和結構知識，如果是復雜的建筑項目，可能還需要借助專業的繪圖軟件（如AutoCAD等），并且由專業的結構工程師或建筑師進行審核和指導，以確保施工圖的準確性和安全性。同時，還可以參考一些已有的彩鋼板屋頂施工圖案例進行學習和借鑒，如在土木在線等網站上可以下載到一些彩鋼板房的施工圖資料，這些資料能夠提供豐富的參考信息。
