梯形鋼屋架設計施工圖紙的繪制是建筑施工中的重要環節，它不僅需要精確地表達出屋架的結構尺寸、材料規格以及安裝要求，還需要確保圖紙清晰、易于理解和執行，以下是梯形鋼屋架設計施工圖紙繪制的基本步驟：，1. 確定設計參數：根據實際工程需求，確定屋架的類型、跨度、高度、支撐方式等關鍵參數。，2. 選擇材料和規格：根據設計參數選擇合適的鋼材類型、規格和尺寸，并確保符合相關標準和規范。，3. 繪制平面圖：在平面圖上標注屋架的位置、尺寸和標高，以及支撐系統的位置和尺寸。，4. 繪制立面圖：在立面圖上詳細展示屋架的外形和結構細節，包括梁、柱、支撐等構件的連接方式和尺寸。，5. 繪制剖面圖：在剖面圖中展示屋架的截面形狀和尺寸，以及與支撐系統的連接方式。，6. 添加技術要求和施工說明：在圖紙上標注相關的技術要求，如防腐處理、焊接工藝、螺栓連接等，并說明施工過程中需要注意的事項。，7. 審核和修改：在完成初步設計后，進行審核和修改，確保圖紙的準確性和完整性。，通過以上步驟，可以繪制出一套完整的梯形鋼屋架設計施工圖紙，為施工提供準確的指導和依據。

梯形鋼屋架設計施工圖紙的繪制方法

梯形鋼屋架設計施工圖紙的繪制是一個細致且技術性很強的過程，涉及到結構設計、材料選擇、荷載計算等多個方面。以下是根據提供的搜索結果，對梯形鋼屋架設計施工圖紙的繪制方法進行的詳細闡述。

1. 確定設計參數

在開始繪制圖紙之前，首先需要確定鋼屋架的設計參數，包括跨度、中部高度、材料等。這些參數將直接影響到后續的設計和計算。

2. 荷載統計和荷載組合

荷載統計和荷載組合是設計過程中的重要環節。需要計算出桿件的內力，這一步驟可以通過結構力學求解器或其他方式進行。

3. 選擇截面

根據計算出的最大內力，選擇合適的截面。上、下弦桿件的截面通常不改變，而腹桿的截面可以改變，但種類不宜過多。

4. 節點設計

節點設計包括計算焊縫，這是確保結構安全的關鍵步驟。需要考慮到焊縫的最小焊腳尺寸，以及鋼材和焊條的選用。

5. 使用CAD軟件進行繪圖

使用CAD軟件進行繪圖是現代建筑設計的標準做法。可以利用CAD軟件中的鏡像功能、路徑陣列等功能來提高繪圖效率。此外，還可以創建常用符號的塊，以便在需要時直接調用。

6. 繪制施工詳圖

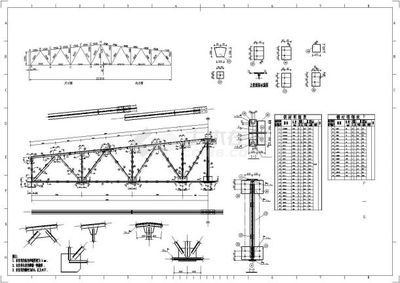

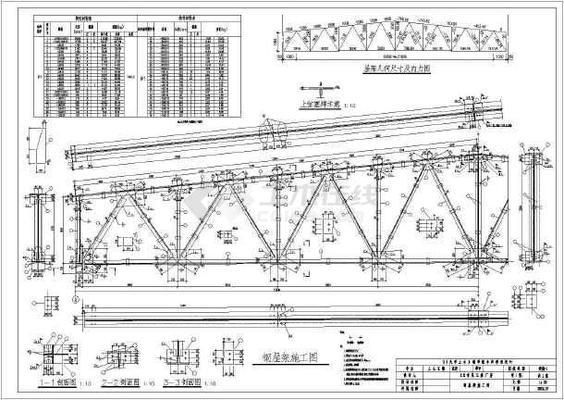

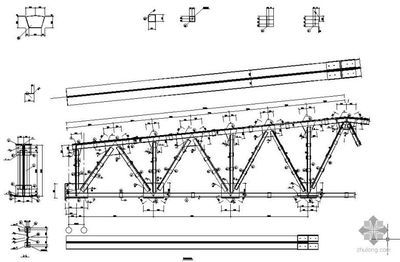

施工詳圖包括鋼屋架施工圖、屋架幾何尺寸及內力圖、上弦塞焊示意、構件材料表等。這些圖紙需要詳細標明尺寸、材料和焊接要求等信息。

7. 審核和校對

完成圖紙繪制后，需要進行詳細的審核和校對，確保所有的設計參數、荷載計算、截面選擇和節點設計都符合規范要求，并且圖紙上的標注清晰無誤。

結論

綜上所述，梯形鋼屋架設計施工圖紙的繪制是一個系統性的過程，需要綜合考慮設計參數、荷載計算、截面選擇、節點設計等多個方面。同時，熟練使用CAD軟件進行繪圖是提高工作效率和質量的關鍵。通過上述步驟，可以有效地完成梯形鋼屋架設計施工圖紙的繪制。
