桁架樓承板是一種用于工業建筑和橋梁施工的建筑材料，它通過焊接或螺栓連接的方式固定在混凝土梁上，以支撐上部結構的重量。桁架樓承板的規格表圖集提供了各種規格和尺寸的信息，包括板材的長度、寬度、厚度、承載能力等參數。這些信息對于設計人員在選擇和使用桁架樓承板時非常重要，可以幫助他們確定合適的板材規格以滿足工程需求。

桁架樓承板規格表圖集

概述

桁架樓承板是一種常見的建筑材料，它結合了鋼筋桁架和鍍鋅鋼板，能夠在施工階段承受濕混凝土及施工荷載，在使用階段鋼筋桁架成為混凝土配筋，承受使用荷載。這種材料具有整體性好、鋼性能好、防火性能強等優點，同時還能加快施工速度，減少現場鋼筋綁扎工作量。

規格參數

桁架樓承板的規格參數包括鋼筋桁架的高度、鋼筋直徑、底模鋼板的寬度和厚度、樓承板的長度和厚度等。例如，鋼筋桁架的高度通常在70-270mm之間，鋼筋直徑在6-12mm范圍內，底模鋼板寬度有576mm和600mm兩種，厚度則在0.4mm-0.8mm之間，樓承板長度可以從1.0m到12.0m不等，樓板厚度在100mm-300mm之間。

施工要點

在施工過程中，需要注意鋪設樓承板的順序和方式，確保每一鋪一塊板都要依照圖紙矯正。樓板板需使用扣合途徑連接，兩個板子間的拉鉤連接必須緊密，確保混凝土澆筑的時候不會遺漏，并且排板的朝向要相同，桁架節點的間距是200毫米，不同模板的橫向節點必須對準。

圖集資源

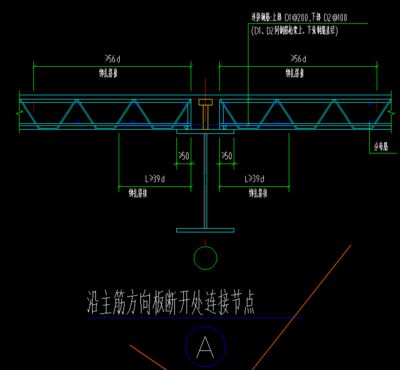

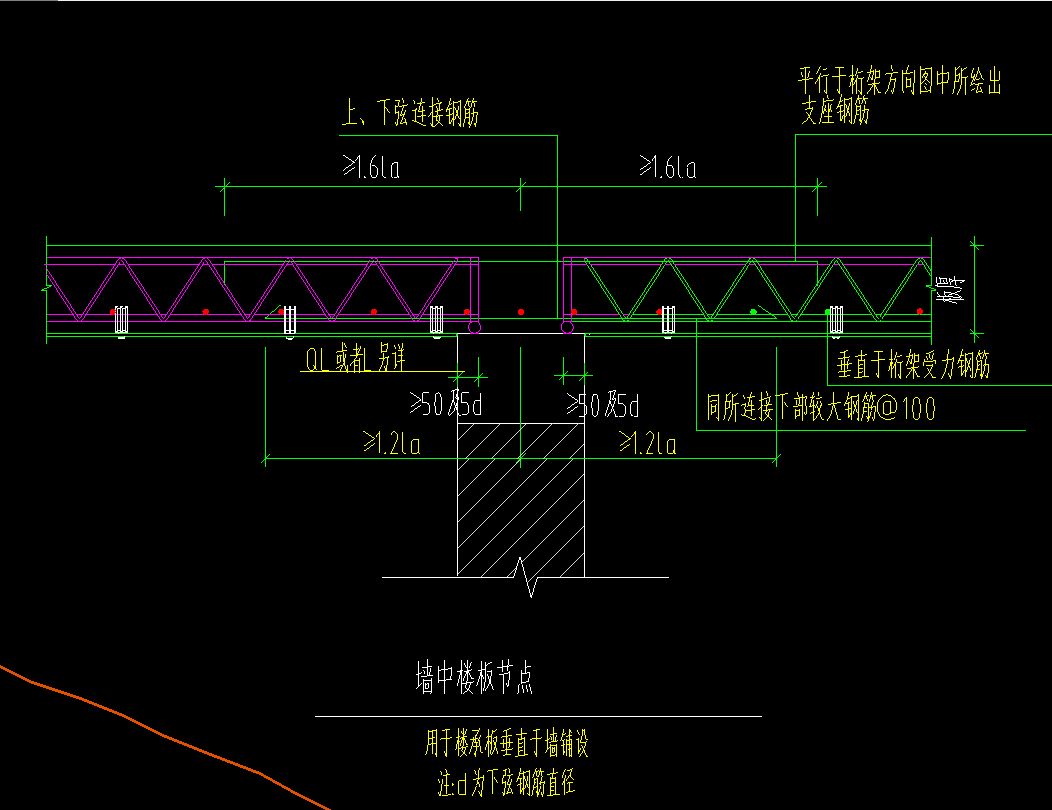

對于桁架樓承板的設計和施工，可以參考相關的圖集資源。這些圖集包含了詳細的構造示意、節點詳圖、設計說明等內容，可以幫助設計師更好地理解和應用桁架樓承板。例如，某工程鋼筋桁架樓承板設計參考圖就包含了鋼筋桁架模板大樣圖、樓承板中間節點圖、與剪力墻搭接節點圖等。

結論

綜上所述，桁架樓承板的規格參數多樣，適用于不同的建筑需求。在施工時，需要嚴格按照設計圖紙進行操作，以確保施工質量和安全性。同時，相關的圖集資源為設計師提供了寶貴的設計參考資料。
