鋼加固后荷載試驗操作流程如下：，確定試驗方案，明確加載方式、分級荷載等參數，在加固構件上布置測點，如應變片、位移計等，以監測受力和變形情況，按預定加載方案逐級施加荷載，每級荷載施加后，持荷一定時間，使結構變形穩定，同時記錄各測點的讀數，包括應變、位移等數據，加載至目標荷載或出現特定破壞跡象時停止加載。

粘鋼加固后荷載試驗操作流程

1. 試驗前準備
   • 確定試驗?zāi)康暮头秶?/strong>：明確此次荷載試驗是為了檢測粘鋼加固后結構的承載能力、變形性能等，確定涉及的構件類型、部位等內容。例如，如果是加固后的梁，要確定是檢測跨中部位還是其他部位的性能等。同時確定試驗的鋼筋種類、規格和數量等信息。
   • 建立試驗方案
     • 設計試驗裝置：根據試驗構件的類型和特點，選擇合適的加載設備（如千斤頂?shù)龋⒅窝b置、測量?jī)x器（如應變片、位移傳感器等）。例如對于梁構件的試驗，要設計合理的支撐點位置，以模擬實際受力狀態。
     • 確定材料和設備：明確試驗過程中需要用到的材料（如輔助加載的配重塊等）和設備的型號、規格等，并確保設備經過校準且能正常工作。
     • 確定試驗所需數量以及試驗時間等：根據試驗要求確定加載的級數、每級加載的大小、持荷時間等。例如可以設定加載分為5級，每級加載量為設計荷載的20%，每級持荷時間為10分鐘等。
   • 制定試驗記錄表和數據處理表格：設計表格用于記錄試驗過程中的荷載值、位移值、應變值等數據，以及對數據進行整理分析的格式，如表格中應包含加載級數、對應的荷載大小、測量點的位移數值等項目。
2. 試件檢查與準備
   • 檢查粘鋼加固質量：檢查粘鋼加固的部位是否符合設計要求，包括鋼板的粘貼位置、粘貼面積、粘結牢固程度等。查看鋼板周邊是否有漏膠，觀察膠液的色澤、硬化程度，并以小錘敲擊鋼板檢驗鋼板的有效粘結面積。錨固區有效粘結面積不應小于90%，非錨固區有效粘結面積不應小于70%。同時檢查加固構件是否存在裂縫、變形等缺陷。
   • 確定試驗位置：根據試驗?zāi)康暮徒Y(jié)構受力特點，確定在加固構件上施加荷載的位置和方向，如在梁的跨中或柱子的頂部等位置施加豎向荷載等。
   • 安裝測量?jī)x器：在確定的試驗位置附近安裝應變片、位移傳感器等測量?jī)x器，應變片應粘貼在關鍵部位（如鋼板與混凝土粘結面附近、構件的受拉或受壓區域等）以準確測量應變變化；位移傳感器要安裝牢固，用于測量構件在荷載作用下的變形情況。
3. 試驗過程
   • 預加載：先進行預加載，預加載的荷載值一般為設計荷載的10% - 20%。預加載的目的是檢查試驗裝置是否安裝正確、測量?jī)x器是否正常工作、構件是否存在初始缺陷等。在預加載過程中，觀察構件和試驗裝置是否有異常情況，如是否有響聲、變形過大等現象，如果發現問題應及時停止加載并進行調整。
   • 分級加載
     • 按照預定加載方案進行加載：按照之前確定的加載級數和每級荷載大小逐步施加荷載，每級加載后保持荷載穩定一段時間（持荷時間），記錄下該級荷載下構件的應變、位移等數據。例如，在梁的荷載試驗中，從第一級荷載開始，加載到預定值后持荷10分鐘，記錄下梁跨中部位的位移傳感器數值和粘貼在鋼板上的應變片數值。

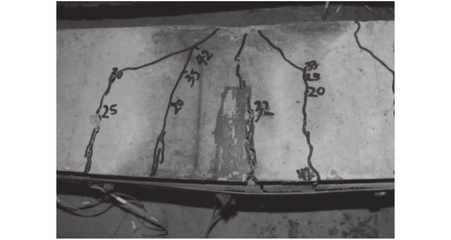

     • 觀察試驗現象：在加載過程中，密切觀察構件的反應，包括是否出現新的裂縫、原有裂縫是否擴展、鋼板與混凝土之間是否有剝離現象、構件的變形是否均勻等。如果發現異常情況，如裂縫突然大量擴展或鋼板局部剝離等，應立即停止加載，分析原因并采取相應措施。
   • 極限荷載加載（如果需要）：如果試驗?zāi)康氖菧y(cè)定構件的極限承載能力，可以繼續增加荷載直至構件破壞或達到預定的極限狀態（如變形過大無法繼續加載等），在這個過程中同樣要記錄數據并觀察試驗現象。
4. 數據處理與分析
   • 數據整理：將試驗過程中記錄的荷載值、應變值、位移值等數據進行整理，按照制定的數據處理表格進行分類匯總。例如，將不同加載級數下的同一測量點的位移數據整理到一個表格中，以便后續分析。
   • 計算分析
     • 計算關鍵指標：根據整理的數據計算構件的一些關鍵性能指標，如構件的剛度（通過荷載 - 位移曲線的斜率計算）、應變分布規律、極限承載能力等。
     • 與設計要求對比：將計算得到的指標與設計要求進行對比，判斷粘鋼加固后的構件是否滿足設計的承載能力、變形要求等。例如，若設計要求梁的極限承載能力為某一數值，將試驗得到的極限承載能力與之對比，看是否達到或超過設計要求。
   • 繪制曲線：繪制荷載 - 位移曲線、荷載 - 應變曲線等，通過曲線直觀地分析構件在荷載作用下的性能變化規律。例如，從荷載 - 位移曲線中可以看出構件在不同加載階段的變形趨勢，判斷是否存在非線性變形等情況。
5. 試驗結論與報告
   • 試驗結論判斷：根據數據處理與分析的結果，對粘鋼加固后的構件性能作出結論，如構件的承載能力是否滿足要求、加固效果是否良好、是否存在安全隱患等。
   • 給出建議和改進措施（如果需要）：如果試驗過程中發現構件存在一些問題或不足，如粘結局部不牢固、變形過大等，給出相應的建議和改進措施，如對粘結部位進行重新加固、調整加固方案等。
   • 編制試驗報告：編寫詳細的試驗報告，報告內容應包括試驗?zāi)康摹⒃囼?yàn)方案、試驗過程、試驗數據、數據處理結果、試驗結論、建議和改進措施等內容。
