保護層檢測儀器是一種用于對現有及新建鋼筋混凝土工程進行質量檢測的重要工具，它主要依據電磁原理，通過在混凝土表面操作，實現對內部鋼筋位置、布筋情況的精準探測，還能測量混凝土保護層厚度以及鋼筋直徑等關鍵參數。，該儀器具有諸多優勢，其便攜式設計方便在不同施工場景中靈活使用，無損檢測特性避免了對混凝土結構造成破壞，在實際應用中，不僅可用于施工過程監測，確保鋼筋布置符合設計要求，還能作為質量檢驗的有效手段，

鋼筋保護層檢測儀器介紹

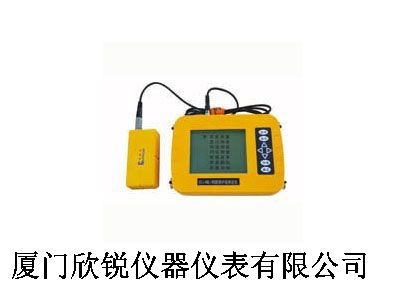

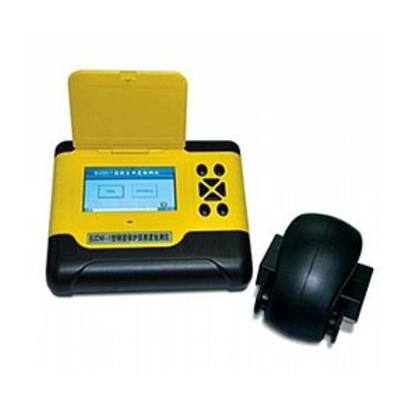

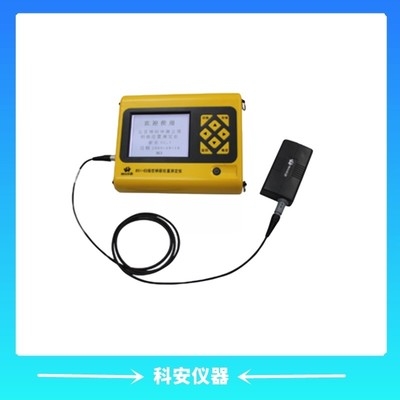

鋼筋保護層檢測儀器是一種便攜式的無損檢測設備，主要用于鋼筋混凝土結構施工質量的檢測。這類儀器能夠在混凝土表層精確地測定鋼筋的位置，檢測鋼筋保護層的厚度以及鋼筋的直徑。此外，它們還能夠?qū)炷两Y(jié)構內部的磁性體及導電體的位置進行檢測，例如墻壁內部的電纜和水暖管道，從而在施工前有效地避免對這些設施造成損害，減少意外事故的發生。

主要功能和特點

鋼筋保護層檢測儀器的主要功能包括：

1. 鋼筋位置檢測：能夠快速準確地確定混凝土結構中鋼筋的位置。
2. 保護層厚度檢測：根據已知的鋼筋直徑，檢測混凝土保護層的厚度。
3. 鋼筋直徑估測：在未知鋼筋直徑的情況下，儀器可以估測鋼筋的直徑及其對應的保護層厚度。
4. 鋼筋分布掃描：具有鋼筋布置掃描功能，能夠顯示鋼筋的網格分布圖。
5. 數據存儲和管理：具備數據存儲、查看和刪除功能，有些型號還支持USB接口數據傳輸，方便與電腦連接進行數據處理和報告生成。

技術參數

鋼筋保護層檢測儀器的技術參數包括：

• 鋼筋直徑適應范圍：通常適用于φ6mm至φ50mm的鋼筋直徑。
• 保護層厚度測量范圍：一般在6mm至190mm之間，分為不同的量程工作模式。
• 誤差范圍：儀器的大允許誤差通常在±1mm至±6mm之間，具體取決于測量范圍。
• 電池：多數儀器配備內置可充電鋰電池，能夠持續工作18小時以上。

工作原理

鋼筋保護層檢測儀器的工作原理通常是基于電磁感應法。儀器通過主機系統、信號發射系統、信號采集系統以及人機接口四大部分組成。信號發射系統產生一定頻率的激勵信號激勵探頭，在儀器周圍感生出一次磁場。當儀器經過鋼筋區域時，鋼筋感生出二次磁場，信號采集系統接收并轉換為數字信號，送入主機系統進行處理，從而判定鋼筋的位置和保護層厚度。

使用方法

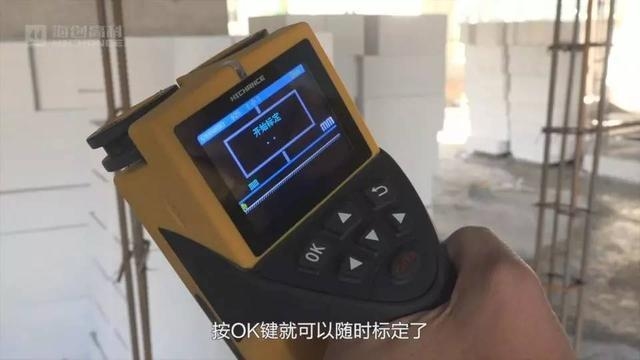

使用鋼筋保護層檢測儀器時，首先需要根據檢測對象選擇合適的檢測模式，如厚度檢測、波形掃描、剖面檢測或網格檢測。然后按照儀器的操作說明進行設置和測量。在測量過程中，需要注意保持儀器與混凝土表面的平穩接觸，并根據實際情況進行手動修正。完成檢測后，可以將數據存儲起來，并通過配套的分析軟件進行后期數據處理和報告生成。

維護和保養

為了保證鋼筋保護層檢測儀器的準確性和延長使用壽命，需要注意以下幾點維護和保養措施：

• 檢查電量：確保儀器電量充足，必要時及時充電。
• 清潔儀器：避免將儀器及配件放入水中或用濕布擦洗，同時避免使用有機溶劑擦洗。
• 存放注意事項：儀器和探頭長期不用時，應進行充電以防止電池自然放電。

綜上所述，鋼筋保護層檢測儀器是建筑工程中不可或缺的工具，它能夠幫助工程師們確保鋼筋混凝土結構的質量，保障建筑物的安全性和耐久性。
