鋼屋架圖是鋼結構設計中不可或缺的一部分，它通過精確的CAD制圖技巧來表達復雜的結構細節，在標準化符號解讀方面，鋼屋架圖遵循一定的規范，以確保設計的一致性和可讀性，這些符號包括梁、柱、節點等構件的詳細表示，以及連接件、支撐系統等關鍵元素的標注，了解這些符號對于理解鋼屋架圖至關重要，鋼屋架圖與鋼結構設計的關系密切，它不僅反映了設計意圖，還指導了施工過程，確保結構的穩定性和安全性，掌握鋼屋架圖的CAD制圖技巧和標準化符號解讀，對于鋼結構設計師來說至關重要，它們有助于提高設計的準確性和效率，為建筑項目的成功奠定基礎。

鋼屋架圖的圖示特點

鋼屋架圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的圖樣，它作為金屬結構廠或施工單位制作的依據。以下是鋼屋架圖的一些主要圖示特點：

1. 包含多種詳圖

鋼屋架圖通常由多種詳圖組成，包括但不限于以下幾類：

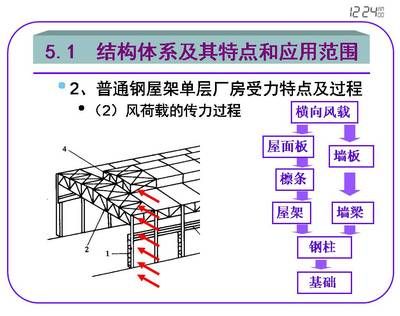

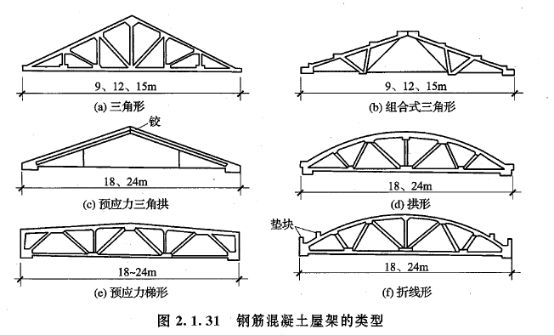

• 屋架簡圖（又稱屋架示意圖）：展示鋼屋架的整體形態和主要尺寸。
• 屋架詳圖：包括立面圖和節點圖，詳細展示屋架的構造細節。
• 桿件詳圖：展示每個桿件的具體尺寸和形狀。
• 連接板詳圖：展示連接板的尺寸和形狀，以及如何與其他部件連接。
• 預埋件詳圖：展示預埋件的尺寸和形狀，以及在結構中的位置。
• 鋼材用量表：列出所需鋼材的種類和數量。
• 說明：提供關于施工和材料使用的附加信息。

2. 使用標準化符號和標注

鋼屋架圖使用標準化的符號和標注方法，以便于理解和執行。例如：

• 焊縫符號：用于表示焊縫的位置、類型和尺寸。當焊縫分布不規則時，會在焊縫處加中粗實線（表示可見焊縫）或加細柵線（表示不可見焊縫）。在同一張圖上，當焊縫的形式、斷面尺寸和輔助要求均相同時，可只選擇一處標注焊縫的符號和尺寸，并加注“相同焊縫符號”。
• 螺栓連接的標注方法：螺栓的代號和標注方法也有特定的標準，以便于識別和使用。

3. 平面布置圖

鋼屋蓋平面布置圖展示了屋架和上弦支撐的平面位置和平面形狀。在該圖中，用粗實線代表屋架和上弦支撐，主要表示其平面位置和平面形狀。

4. 立面和剖面圖

屋架詳圖通常包括屋架的立面、上弦平面、下弦平面、剖面、零件大樣和材料表。在屋架立面圖上，詳細標注各種零件的尺寸和位置以及焊縫的做法。

5. 比例和尺寸標注

在CAD制圖中，鋼屋架圖的比例和尺寸標注可能有所不同。例如，軸線可能使用1:25的比例，而其他部分則使用更大的比例。設計師可能會根據具體情況選擇適當的方法來處理比例和尺寸標注。

以上就是鋼屋架圖的主要圖示特點，這些特點確保了鋼屋架的制造和安裝能夠準確無誤地進行。
