本文詳細(xì)解析了粘鋼加固設(shè)計(jì)規(guī)范，探討了其在舊建筑改造中的應(yīng)用，粘鋼加固技術(shù)通過在原有結(jié)構(gòu)上粘貼鋼板，以增強(qiáng)其承載力和抗震性能，文章首先介紹了粘鋼加固的基本原理，包括材料選擇、施工方法以及加固效果評估，分析了粘鋼加固在舊建筑改造中的實(shí)際應(yīng)用案例，如橋梁加固、建筑物抗震加固等，文章還討論了粘鋼加固設(shè)計(jì)規(guī)范的制定背景、目的和適用范圍，以及在實(shí)際工程中應(yīng)注意的問題，總結(jié)了粘鋼加固技術(shù)的優(yōu)勢和局限性，并對未來發(fā)展趨勢進(jìn)行了展望。

粘鋼加固設(shè)計(jì)規(guī)范詳解

粘鋼加固是一種常見的建筑結(jié)構(gòu)加固方法，它通過使用高性能的環(huán)氧類粘接劑將鋼板粘結(jié)于混凝土構(gòu)件的表面，從而增強(qiáng)構(gòu)件的承載能力和剛度。以下是根據(jù)給定的搜索結(jié)果對粘鋼加固設(shè)計(jì)規(guī)范的詳細(xì)解釋。

加固構(gòu)件的規(guī)定

為了防止延性脫離破壞的發(fā)生，被加固的鋼筋混凝土構(gòu)件，其混凝土的強(qiáng)度級別不能低于C15，且混凝土表面的正拉粘接強(qiáng)度不能低于1.5MPa。

應(yīng)用領(lǐng)域

粘鋼加固適用于對混凝土受彎、斜截面受剪、受力和受彎構(gòu)件的加固；不太適合混凝土墊層構(gòu)件的加固，包括縱向受力鋼筋最小配筋率小于國家行業(yè)標(biāo)準(zhǔn)所規(guī)定的最小配筋率的構(gòu)件加固。

粘貼表面的規(guī)定

粘貼鋼板位置的混凝土，其表面含水量不得超過4%。

工程施工環(huán)境溫度

粘貼工程施工宜在溫度5~35℃、空氣相對濕度不得超過90%條件下開展，且混凝土構(gòu)件的表面也不應(yīng)高過35℃，其長期用工作溫度不可超過60℃。并且在惡劣環(huán)境下，還應(yīng)使用耐環(huán)境要素功效的膠黏劑。

卸除規(guī)定

為降低鋼板的落后應(yīng)變力，促使加固后鋼板最大程度的充分發(fā)揮抗壓強(qiáng)度，在粘鋼加固時(shí)，應(yīng)采取有效措施卸除或絕大多數(shù)卸除功效結(jié)構(gòu)類型的活載。

鋼板規(guī)定

粘貼鋼板厚度不宜超過5mm。

安全防護(hù)

鋼板應(yīng)做防火安全等處理。

施工應(yīng)注意的問題

要使粘鋼加固成功，特別要保證加固施工的質(zhì)量，除遵循一般施工原則外，結(jié)合該工程特點(diǎn)，施工中應(yīng)注意如下幾點(diǎn)：

1. 膠結(jié)劑本身質(zhì)量是粘鋼加固成功與否的關(guān)鍵，因此必須嚴(yán)格控制膠結(jié)劑質(zhì)量，膠結(jié)劑必須是高強(qiáng)度，耐久性好，具有一定彈性的，其強(qiáng)度必須要大于相應(yīng)所加固構(gòu)件強(qiáng)度。
2. 為保證粘貼鋼板牢固有效，須控制鋼板寬度和厚度（寬不宜大于100mm，厚宜在3mm）而框架主梁某些部位所需補(bǔ)強(qiáng)的鋼板截面面積較大，須采用兩層或多層粘貼（即鋼板上貼鋼板）。
3. 膠貼劑粘貼時(shí)用抹刀同時(shí)涂抹在已處理好的混凝土表面和鋼板上，厚度1-3mm，中間厚邊緣薄為宜，粘好鋼板后，必須嚴(yán)格保證無空鼓，否則應(yīng)剝下鋼板，補(bǔ)膠、重新粘貼。

以上就是粘鋼加固設(shè)計(jì)規(guī)范的詳細(xì)解釋。這些規(guī)范旨在確保加固工程的質(zhì)量和安全性，施工單位在進(jìn)行粘鋼加固時(shí)必須嚴(yán)格遵守。

粘鋼加固施工質(zhì)量控制要點(diǎn)

粘鋼加固材料選擇指南

粘鋼加固后的維護(hù)與檢測

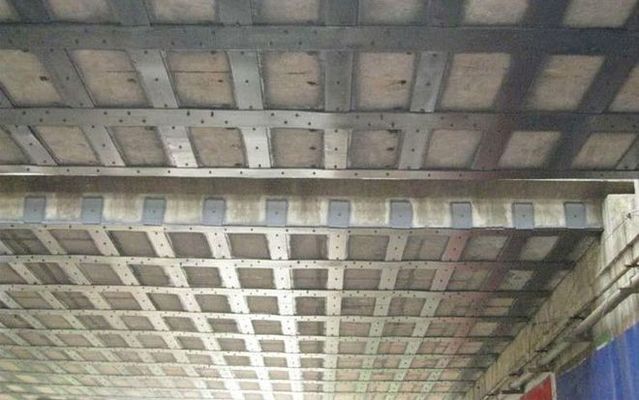

粘鋼加固在舊建筑改造中的應(yīng)用

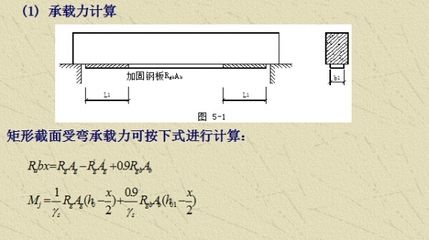

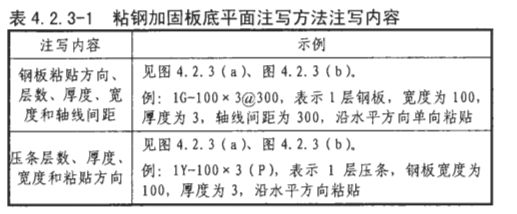

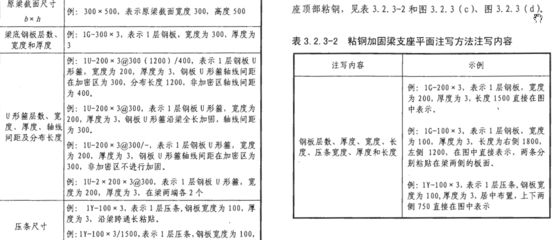

1粘鋼加固一、特點(diǎn) 1、施工簡便、快捷、基本不增加被加固構(gòu)件斷面尺寸和重量。 2、鋼板端部錨固非常重要，處理不當(dāng)易出現(xiàn)撕脫現(xiàn)象，屬脆性破壞。 3、加固鋼板宜在2~6mm之間，若此厚度不能滿足設(shè)計(jì)要求，可用濕式外包鋼法或粘碳纖維法。 4、基層溫度在5以下時(shí)使用粘鋼法需輔以升溫措施，加快固化 5、若加固梁柱鋼板較厚時(shí)，建議采用外包鋼法。 此方法在增層及抗震加固中經(jīng)常使用。 6、當(dāng)原構(gòu)件處于高應(yīng)力狀態(tài)時(shí)，宜采用卸荷方案，消除新舊材料的應(yīng)變不同步。 7、框架節(jié)點(diǎn)負(fù)彎矩段構(gòu)造較難處理，建議采用局部調(diào)幅法，盡量**粘貼梁底。 1、適用于承受靜力作用的一般受彎及受拉構(gòu)件。 2、使用環(huán)境溫度不過5~60，相對濕度不大于70%及無化學(xué)腐蝕的使用條件為限，否則應(yīng)采取有效的防護(hù)措施。 3、當(dāng)構(gòu)件混凝上強(qiáng)度等級低于Cl5時(shí)，不宜采用本法加固。 三、工藝原理和設(shè)計(jì)規(guī)定1、加固機(jī)理是將鋼板采用高性能的環(huán)氧類粘接劑粘結(jié)于混凝土構(gòu)件的表面，鋼板與混凝土形成統(tǒng)一的整體，利用鋼板良好的抗拉強(qiáng)度達(dá)到增強(qiáng)構(gòu)件承載能力及剛度的目的。 2、設(shè)計(jì)規(guī)定受彎構(gòu)件正截面受拉區(qū)加固，可采取在受拉區(qū)表面粘結(jié)鋼板方法受拉鋼板在其加固點(diǎn)外的錨固粘結(jié)長度入通過計(jì)算確定若鋼板粘結(jié)長足錨固粘結(jié)長度L的規(guī)定，可在鋼板的端部錨固區(qū)粘結(jié)U型箍板，此時(shí)，錨固區(qū)的長度應(yīng)滿足相應(yīng)的規(guī)定當(dāng)構(gòu)件斜面受剪承載力不足時(shí)，可粘結(jié)并聯(lián)U型箍板進(jìn)行加固受彎構(gòu)件正截面受壓區(qū)加固，可在受壓區(qū)梁兩側(cè)粘結(jié)鋼板連續(xù)梁支座處負(fù)彎矩受拉區(qū)的加固，應(yīng)根據(jù)該區(qū)段有無障礙物，分別采用不同的粘鋼方法根據(jù)不同的加固要求，采用綜合加固的粘鋼方法 四、工藝流程及操作要求 1、工藝流程鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗(yàn)→防腐處理 2、操作要點(diǎn)。 鋼板制作，按設(shè)計(jì)圖紙要求，根據(jù)混凝土構(gòu)件的實(shí)際尺寸對鋼板進(jìn)行下料、成型、鉆孔(鉆孔以混凝土構(gòu)件上螺栓孔位置為準(zhǔn)) 基底處理，表面處理包括加固構(gòu)件結(jié)合面處理及鋼板貼合面處理。 對于混凝土構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面的新舊程度，堅(jiān)實(shí)程度，干濕程度，分別按以下情況處理:a.對表面有浮油污物的混凝土構(gòu)件的粘合面，應(yīng)先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進(jìn)行打磨，除去2~3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。 粘鋼加固【電話申工】是在加固鋼板及混凝土表面涂刮膏狀建筑結(jié)構(gòu)膠，在結(jié)構(gòu)膠凝膠硬化前將鋼板和混凝土粘合固定，因此施工較簡單，但粘貼鋼板厚度不能太厚(不過5mm，較好2-3mm)，且單塊鋼板面積較小，配膠、涂膠、固定等施工操作要求在膠的可操作時(shí)間(一般約為40分鐘)內(nèi)全部完成。 2.2灌注法粘鋼加固 是先將加固鋼板固定在混凝土上，將鋼板與混凝土邊緣密封后再向鋼板與混凝土的間隙中壓注流體狀結(jié)構(gòu)膠，因此施工略復(fù)雜，但加固鋼板厚度可較大(可過5mm)，且單塊加固鋼板面積可較大(施工基本不受膠液可操作時(shí)間限制)。 一般受彎及受拉構(gòu)件的外部灌注粘貼大面積鋼板加固;構(gòu)件長期工作環(huán)境溫度≤70;構(gòu)件混凝土強(qiáng)度等級>C15。 準(zhǔn)備工作→鋼板上鉆孔→混凝土中相應(yīng)位置鉆孔→表面處理→固定鋼板→留排氣孔→周邊密封→配膠→壓力灌膠→固化→檢驗(yàn)→防腐處理 2.2.3灌注粘鋼加固施工要點(diǎn): 1準(zhǔn)備工作準(zhǔn)備好腳手架、灌漿設(shè)備、打磨設(shè)備、鉆孔設(shè)備、配膠用具等，為灌注粘貼施工做好準(zhǔn)備工作。 2鋼板上鉆孔在鋼板上鉆膨脹螺栓孔和注膠孔，一般每平方米可設(shè)固定螺栓孔6-7個(gè)，注膠孔3-4個(gè)。 注膠孔的大小應(yīng)與灌漿嘴相匹配，并保證注膠孔周邊能密封。 3混凝土中相應(yīng)位置鉆孔把鋼板緊靠粘合面，在混凝土上相應(yīng)位置鉆固定膨脹螺栓孔。 也可用放樣的方法確定混凝土中的固定孔位置。 4表面處理鋼板及混凝土粘貼面進(jìn)行表面處理，應(yīng)認(rèn)真進(jìn)行。 鋼板應(yīng)進(jìn)行除銹、打磨處理，混凝土粘合面應(yīng)進(jìn)行打磨或鑿毛處理。 具體方法可參見涂刮粘鋼加固。 5固定鋼板將鋼板托起懸掛在各螺栓上，擰緊螺母。 為控制注膠層的厚度，可在每個(gè)緊固螺栓孔周圍塞墊一定厚度的墊片。 6留排氣孔在灌漿粘貼面周邊每隔0.5米左右插入一軟管作為排氣管，鋼板周邊各角都應(yīng)設(shè)置排氣管，傾斜或垂直安裝的鋼板只需在*邊設(shè)置排氣管。 7周邊密封按推薦配膠比例稱取并調(diào)配封口膠，用抹刀將鋼板周邊縫隙、膨脹螺栓及注漿嘴周圍間隙用封口膠密封，不允許出現(xiàn)密封不嚴(yán)現(xiàn)象。 封口膠在25時(shí)的可操作時(shí)間約為60分鐘，可根據(jù)施工具體情況確定每次配膠量，以免造成不必要浪費(fèi)。 密封施工一天(25)后即可進(jìn)行灌漿粘貼施工. 8配膠配膠前對灌注膠兩組分進(jìn)行充分的上下攪拌。 根據(jù)估計(jì)的用膠量按推薦配膠比例準(zhǔn)確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。fuwu.b2b168.com2024-08-162粘鋼加固2、加固方案設(shè)計(jì) 針對該工程特點(diǎn)柱梁加固采用如下處理方法: 2.1柱子的加固:考慮到柱混凝土強(qiáng)度達(dá)不到設(shè)計(jì)要求，柱子承載力和軸壓比達(dá)不到規(guī)范要求，混凝土柱子加固采用鋼板粘貼到梁底或板底與原柱連成一個(gè)整體，不僅提高了柱的承載力，滿足了軸壓比，而且能有效提高混凝土的變形應(yīng)力，改善柱的延性。 2.2梁的加固，加固粘貼采用兩種形式，梁底或梁側(cè)。 2.3邊跨邊支座主梁加固 邊跨邊支座主梁按鉸接節(jié)點(diǎn)進(jìn)行加固設(shè)計(jì)。 先在柱上粘貼3mm厚鋼板一塊，鋼板上再粘貼6mm厚鋼板一塊，尺寸均為600mm×300mm，并以膨脹螺栓穿過鋼板錨入柱內(nèi);再選擇6mm厚等腰直角三角形腋板兩塊焊接在柱子所粘貼鋼板上，腋板尺寸為600mmx600mm，后在梁端底部粘貼3mm厚鋼板一塊，尺寸為600mm×300mm，使梁端通過鋼板支承于腋板上。 2.4中柱兩側(cè)主梁加固該工程框架主梁為連續(xù)梁，框架柱側(cè)面凸出于梁側(cè)面梁上支承著樓板，應(yīng)在其上部兩側(cè)面繞過柱粘貼鋼板，如圖7所示，設(shè)計(jì)鋼板起坡為1:3。 鋼板寬度控制在100mm以下，為加強(qiáng)鋼板粘貼效果，在鋼板彎折處設(shè)墊板，用錨栓固緊，鋼板與梁柱交角部形成的三角形空隙用環(huán)氧砂漿填實(shí)。 粘鋼加固應(yīng)由施工隊(duì)伍施工，其施工必須嚴(yán)格按工藝流程進(jìn)行，工藝流程如下:粘貼面處理→加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實(shí)際情況和設(shè)計(jì)要求，卸荷步驟有時(shí)省去)→膠粘劑配制→涂膠和粘貼→固化、卸加壓固定系統(tǒng)→檢驗(yàn)→維護(hù)在滿足上述工藝的同時(shí)，尚應(yīng)控制粘貼鋼板的時(shí)間間隔，保證粘鋼的固化養(yǎng)護(hù)。 3.2操作要點(diǎn)(1)粘貼面處理混凝土面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去1-2mm厚表層，較大凹陷處用找平膠修補(bǔ)平整，打磨完畢用壓縮空氣吹凈浮塵，后用棉布沾清洗劑拭凈表面，待粘貼面干燥后備用。 鋼板粘貼面應(yīng)用角磨機(jī)進(jìn)行粗糙、除銹處理，直至打磨出現(xiàn)光澤，使用前若潔凈僅用干布擦拭即可。 否則可用棉布沾清洗劑拭凈表面，待干燥后備用。 該工序所用主要物資:護(hù)目鏡、防塵口罩、沖擊電錘及扁鏟、手錘、角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、清洗劑。 (2)加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實(shí)際情況和設(shè)計(jì)要求，卸荷步驟有時(shí)省去)加固構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時(shí)移去，并盡量減小施工臨時(shí)荷載。 加壓固定宜采用千斤頂、墊板、**桿所組成的系統(tǒng)，該系統(tǒng)不僅能產(chǎn)生較大壓力，而且加壓固定的同時(shí)卸去了部分加固構(gòu)件承擔(dān)的荷載，能更好的使后粘鋼板與原構(gòu)件協(xié)同受力，加固效果好，施工效率較高。 加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)需要在加固構(gòu)件上合適位置鉆孔固定膨脹螺栓，僅能產(chǎn)生較小壓力，不能產(chǎn)生卸荷效果，適合側(cè)面鋼板的粘貼。 (3)膠粘劑配制建筑結(jié)構(gòu)膠為A、B兩組份，取潔凈容器(塑料或金屬盆，不得有油污、水、雜質(zhì))和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻?yàn)橹埂?該工序所用主要物資:攪拌器、容器、衡器、膩刀、手套。 (4)涂膠和粘貼膠粘劑配制好后，用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面，用準(zhǔn)備好的固定加壓系統(tǒng)固定，適當(dāng)加壓，以膠液剛從鋼板邊縫擠出為度。 (5)固化、卸加壓固定系統(tǒng)該工序所用主要物資:扳手、手套、時(shí)鐘、溫度計(jì)。 (6)檢驗(yàn)JGN-G型結(jié)構(gòu)膠操作性能較好，正常操作可達(dá)到**的飽滿度。 若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。 對重要構(gòu)件也可采用載荷檢驗(yàn)，一般采用分級加載至正常荷載的標(biāo)準(zhǔn)值，檢測結(jié)果較直觀、可靠，但費(fèi)用較高，耗時(shí)也較長。 需要千斤頂或配重(常用沙袋、磚塊)、百分表、裂縫顯微鏡、衡器。 (7)維護(hù)加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護(hù)，也可采用涂防銹漆保護(hù)，以避免鋼材的腐蝕。 4、施工應(yīng)注意的問題 要使粘鋼加固成功，特別要保證加固施工的質(zhì)量，除遵循一般施工原則外，結(jié)合該工程特點(diǎn)，施工中應(yīng)注意如下幾點(diǎn): 4.1膠結(jié)劑本身質(zhì)量是粘鋼加固成功與否的關(guān)鍵，因此必須嚴(yán)格控制膠結(jié)劑質(zhì)量，膠結(jié)劑必須是高強(qiáng)度，耐久性好，具有一定彈性的，其強(qiáng)度必須要大于相應(yīng)所加固構(gòu)件強(qiáng)度。 為確保膠結(jié)劑質(zhì)量，本工程采用國家***廠家產(chǎn)品，并由施工單位與本人共同見證抽樣送檢合格后方行施工。 4.2為保證粘貼鋼板牢固有效，須控制鋼板寬度和厚度(寬不宜大于100mm，厚宜在3mm)而框架主梁某些部位所需補(bǔ)強(qiáng)的鋼板截面面積較大，須采用兩層或多層粘貼(即鋼板上貼鋼板)。 4.3膠貼劑粘貼時(shí)用抹刀同時(shí)涂抹在已處理好的混凝土表面和鋼板上，厚度1-3mm，中間厚邊緣薄為宜，粘好鋼板后，必須嚴(yán)格保證無空鼓，否則應(yīng)剝下鋼板，補(bǔ)膠、重新粘貼。fuwu.b2b168.com2024-07-023粘鋼加固有哪些施工標(biāo)準(zhǔn)?對含水量超限額或澆注不滿意90d的混泥土粘鋼加固時(shí)，應(yīng)做人工干燥解決。 5、卸除規(guī)定:為降低鋼板的落后應(yīng)變力，促使加固后鋼板最大程度的充分發(fā)揮抗壓強(qiáng)度，在粘鋼加固時(shí)，應(yīng)采取有效措施卸除或絕大多數(shù)卸除功效結(jié)…。 【加固之家】可以承接建筑加固、結(jié)構(gòu)加固、地基基礎(chǔ)加固、房屋建筑糾偏、房屋加固、碳纖維加固、植筋加固、加固改造、房屋鑒定、結(jié)構(gòu)抗震加固、廠房商業(yè)樓改造加固、加固補(bǔ)強(qiáng)、錨桿靜壓樁加固、加固設(shè)計(jì)等特種工程項(xiàng)目設(shè)計(jì)與施工。 說到鋼筋、鋼板等加固材料，大家都比較熟悉，其實(shí)粘鋼加固也是目前廣泛應(yīng)用于建筑結(jié)構(gòu)加固工程中的一種常用加固方式，粘鋼加固和其他的加固方式相比，雖然存在一些弊端，但是整體而言，還是有較多優(yōu)勢的，這也是眾多加固施工單位綜合利弊后，會(huì)優(yōu)先選擇粘鋼加固法對建筑物進(jìn)行加固的根本原因，大家都會(huì)關(guān)注粘鋼加固的施工質(zhì)量。 下面加固之家就給大家介紹一下粘鋼加固的施工標(biāo)準(zhǔn)。 1、加固構(gòu)件規(guī)定:為了防止延性脫離毀壞的產(chǎn)生，被加固的鋼筋混凝土構(gòu)件，其混凝土的強(qiáng)度級別不能低于C15，且混泥土表面的正拉粘接強(qiáng)度不能低于1.5MPa。 2、應(yīng)用領(lǐng)域:適用對混凝土受彎、斜截面受剪、受力和受彎構(gòu)件的加固;不太適合混凝土墊層構(gòu)件的加固，包含縱向受力鋼筋最小配筋率小于國家行業(yè)標(biāo)準(zhǔn)所規(guī)定的最小配筋率的構(gòu)件加固。 3、粘貼表面規(guī)定:粘貼鋼板位置的混泥土，其表面含水量不可超過4%。 4、工程施工環(huán)境溫度:粘貼工程施工宜在溫度5~35℃、空氣相對濕度不得超過90%條件下開展，且混泥土構(gòu)件的表面也不應(yīng)高過35℃，其長期用工作溫度不可超過60℃。 并且在惡劣環(huán)境下，還應(yīng)使用耐環(huán)境要素功效的膠黏劑。 5、卸除規(guī)定:為降低鋼板的落后應(yīng)變力，促使加固后鋼板最大程度的充分發(fā)揮抗壓強(qiáng)度，在粘鋼加固時(shí)，應(yīng)采取有效措施卸除或絕大多數(shù)卸除功效結(jié)構(gòu)類型的活載。 6、鋼板規(guī)定:粘貼鋼板厚度不宜超過5mm。 7、安全防護(hù):鋼板應(yīng)做防火安全等處理。搜狐新聞2022-12-074粘鋼加固鋼板的標(biāo)準(zhǔn)要求立即提交粘鋼加固鋼板的標(biāo)準(zhǔn)要求 03月16日 一、前言 粘鋼加固鋼板是一種通過在混凝土結(jié)構(gòu)表面粘貼鋼板，來提高其受力能力和承載能力的方法。 在實(shí)際工程中，應(yīng)該根據(jù)工程具體情況選擇不同的鋼板規(guī)格以及粘接劑和施工技術(shù)。 本文將為大家介紹粘鋼加固鋼板的標(biāo)準(zhǔn)要求。 二、鋼板規(guī)格 粘鋼加固鋼板的選擇應(yīng)該考慮到其厚度、寬度、長度等因素。一般情況下，鋼板的規(guī)格應(yīng)該符合以下標(biāo)準(zhǔn):。 1.厚度在3mm以上; 2.寬度在50mm以上; 3.長度應(yīng)視具體情況而定。 三、粘結(jié)劑要求 粘結(jié)劑是粘鋼加固鋼板的關(guān)鍵，其應(yīng)滿足以下要求: 1.粘結(jié)強(qiáng)度高，粘結(jié)效率好; 2.抗剪強(qiáng)度高，抗拉強(qiáng)度好; 3.與鋼板和混凝土結(jié)構(gòu)表面有良好的親和力。 四、施工工藝 粘鋼加固鋼板的施工工藝應(yīng)該注意以下事項(xiàng): 1.混凝土表面必須清潔干燥，并去除油漬和灰塵等雜質(zhì); 2.粘結(jié)劑要均勻地涂抹在鋼板和混凝土表面上，不能出現(xiàn)空鼓、裂紋等情況; 3.粘結(jié)鋼板的位置和數(shù)量應(yīng)該通過專業(yè)設(shè)計(jì)師進(jìn)行計(jì)算確定。 五、總結(jié) 通過本文的介紹，我們可以了解到粘鋼加固鋼板在選擇鋼板規(guī)格、粘結(jié)劑要求以及施工工藝等方面的標(biāo)準(zhǔn)要求。 在實(shí)際工程中，需要根據(jù)具體情況進(jìn)行合理選擇，以確保工程的安全性和可靠性。 以上內(nèi)容來自第三方，內(nèi)容真實(shí)性、準(zhǔn)確性、合法性由來源第三方負(fù)責(zé)，僅供您參考。 未經(jīng)權(quán)利方授權(quán)許可禁止任何第三方轉(zhuǎn)載、引用，權(quán)利方保留追究權(quán)利。b2b.baidu.com2024-03-165粘鋼加固法概要:粘鋼加固法，是怎么一回事粘鋼加固法是一種建筑結(jié)構(gòu)工程的房屋加固技術(shù)。 用特制的結(jié)構(gòu)膠黏劑，將鋼板粘貼在鋼筋混凝土結(jié)構(gòu)表面，能達(dá)到加固和增強(qiáng)原結(jié)構(gòu)強(qiáng)度和剛度的目的。 在建筑加固行業(yè)中，粘鋼加固施工工藝是比較常見，同時(shí)也是大家都非常熟悉和了解的一種房屋加固方法，使用這種加固方法對建筑物進(jìn)行加固補(bǔ)強(qiáng)施工時(shí)，由于此法在我國建筑加固行業(yè)存在和應(yīng)用多年，所以對于多數(shù)的施工單位而言，都早已經(jīng)熟悉掌握此種加固方法的操作核心技能，也能把握施工重點(diǎn)，確保在各個(gè)環(huán)節(jié)都能取得優(yōu)勝的施工效果。 下面加固之家就與大家分享一下粘鋼加固法 概要:現(xiàn)在建筑加固行業(yè)的施工工藝越來越多，既有新型的加固方法，也有傳統(tǒng)的加固方法。 新的加固方法出現(xiàn)，給加固行業(yè)帶來很好的補(bǔ)充，不過一些傳統(tǒng)的加固方法依舊被廣泛應(yīng)用于建筑加固領(lǐng)域，比如，建筑粘鋼加固法。 在針對性的處理有質(zhì)量問題的建筑物時(shí)，使用的加固方法有所不同的話，加固結(jié)束之后所能取得的施工效果也會(huì)存在顯著的差異。 查看詳情房屋加固需要了解粘鋼加固法的優(yōu)缺點(diǎn) 概要:在房屋加固工程，粘鋼加固是一種常用的加固方法來的，應(yīng)用也十分廣泛。 粘鋼加固亦稱粘貼鋼板加固，采用結(jié)構(gòu)膠粘劑將薄鋼板粘貼于原構(gòu)件的混凝土表面，使之形成具有整體性的復(fù)合截面，以提高其承載力的一種直接加固方法。 房屋加固采用粘鋼加固時(shí)，需要了解粘鋼加固法的優(yōu)缺點(diǎn)，這樣更有利于加固施工的完成。 下面加固之家就給大家介紹一下粘鋼加固法的優(yōu)缺點(diǎn)。www.jiaguhome.com2024-07-196粘鋼加固概要:粘鋼加固作為一種傳統(tǒng)的加固方法，在粘剛加固時(shí)，要與粘鋼膠配套使用的，這樣才能起到應(yīng)有的加固效果。 在處理房屋的質(zhì)量問題時(shí)，施工單位在承接了房屋的加固工程之后，他們也會(huì)根據(jù)房屋實(shí)際存在的質(zhì)量問題選擇針對性的方法對房屋的損傷位置進(jìn)行處理施工。 在處理房屋的質(zhì)量問題時(shí)，很多施工單位都會(huì)使用粘鋼加固法，在使用粘鋼法處理建筑物的質(zhì)量問題時(shí)，如何保證粘鋼加固施工質(zhì)量粘鋼加固施工質(zhì)量又與哪些因素有關(guān)呢下面加固之家就與大家分享一下保證粘鋼加固施工質(zhì)量的因素。 在處理房屋的質(zhì)量問題時(shí)，很多施工單位都會(huì)使用粘鋼加固法，在使用粘鋼法處理建筑物的質(zhì)量問題時(shí)，務(wù)必要選擇使用合適的材料，其中粘鋼膠能否優(yōu)勝選擇至關(guān)重要。 概要:房屋是我們?nèi)粘＞幼〉牡胤絹淼模课萑绱酥匾?dāng)房屋出現(xiàn)質(zhì)量問題的時(shí)候，需要及時(shí)做好房屋加固工作。 在房屋加固工程中，保證居住安全的基礎(chǔ)之上再提高建筑物的抗震性能和穩(wěn)定性，比較好的方式就是粘鋼加固，而粘鋼加固又離不開粘鋼膠的使用，粘鋼膠與粘鋼加固是密不可分的。 其實(shí)，好的粘鋼膠具備的能力是很多的，為了房屋的安全，又想達(dá)到提高房屋使用能力的要求，優(yōu)質(zhì)的粘鋼膠必不可少。 下面加固之家粘鋼加固選擇優(yōu)質(zhì)的粘鋼膠。 粘鋼加固出現(xiàn)空鼓有什么危害怎么避免空鼓 概要:粘鋼加固，作為建筑加固工程常用的技術(shù)之一，然而，卻因?yàn)檎充摽展牡膯栴}存在讓施工方頭疼。 首先粘鋼加固施工完后，怎么去檢測它是否有空鼓情況出現(xiàn)呢加固之家技術(shù)人員建議在粘鋼施工完成后進(jìn)行檢測，空鼓檢測通過錘擊法或其他方法進(jìn)行，要求有效粘接面積不應(yīng)小于總粘貼面積的95%。 當(dāng)單個(gè)空鼓面積不大于10000平方毫米時(shí)，可采用鉆孔注射法充膠修復(fù)，而單個(gè)空鼓面積大于10000平方毫米時(shí)，應(yīng)揭去重貼并重新檢查驗(yàn)收。 查看詳情多年粘鋼加固經(jīng)驗(yàn)，告訴你它可不可靠! 概要:結(jié)構(gòu)加固，選用粘鋼加固可靠嗎有一些甲方/業(yè)主，在接到設(shè)計(jì)公司的圖紙后，他們認(rèn)為粘鋼加固可能比不上碳纖維可靠，不知道大家怎么看!作為加固公司，我們認(rèn)為粘鋼加固已經(jīng)在國內(nèi)有過大量加固工程中實(shí)踐成功案例，也成為大部分加固公司使用的加固技術(shù)之一，它的靠譜程度也是顯而易見的。 今天我們加固之家就跟大家說說粘鋼加固有到底靠不靠譜! 查看詳情粘鋼加固在老舊房屋改造加固上的應(yīng)用案例 概要:粘鋼加固的基本定義是:用粘膠劑將鋼板和需要加固的構(gòu)件粘一起，這種方法在很多農(nóng)村老舊房屋或者是自建房功能改造上都有機(jī)會(huì)看到，橋梁工程的加固補(bǔ)強(qiáng)也常用到此方法。 粘鋼加固技術(shù)中的粘鋼膠扮演著什么角色你知道嗎。www.jiaguhome.com2024-09-017浙江粘鋼植筋加固規(guī)范推薦咨詢「上海齊鄂建筑工程供應(yīng)」浙江粘鋼植筋加固規(guī)范 植筋加固基本參數(shù) 植筋加固企業(yè)商機(jī) 你想在兩根未預(yù)留錨筋的柱子上，澆筑一根新的混凝土梁嗎?這在以前是不可想象的事，但現(xiàn)在已變成了現(xiàn)實(shí)，植筋技術(shù)可以完成這一任務(wù)。 植筋技術(shù)是一項(xiàng)針對混凝土結(jié)構(gòu)較簡捷、有效的連接與錨固技術(shù);可植入普通鋼筋，也可植入螺栓式錨筋;現(xiàn)已普遍應(yīng)用于已有建筑物的加固改造工程，如:施工中漏埋鋼筋或鋼筋偏離設(shè)計(jì)位置的補(bǔ)救，構(gòu)件加大截面加固的補(bǔ)筋，上部結(jié)構(gòu)擴(kuò)跨、頂升對梁、柱的接長，房屋加層接柱和高層建筑增設(shè)剪力墻的植筋等。 鋼筋與混凝土共同受力主要了決于它們之間的粘結(jié)能力。 浙江粘鋼植筋加固規(guī)范。 植筋施工過程注意事項(xiàng):(1)按設(shè)計(jì)要求標(biāo)示鉆孔位置、大小、深淺。 (2)鉆孔后，應(yīng)用空壓機(jī)或其他設(shè)備吹出孔內(nèi)灰塵，清完孔后，將成孔用棉絲封堵，避免灰塵落入。 (3)鋼材錨固范圍的鐵銹、油污應(yīng)去除干凈，螺栓也應(yīng)除銹。 (4)按配制植筋膠前應(yīng)將A、B組份分別攪拌均勻，然后照質(zhì)量配比主劑:固化劑=2:1配膠，并用攪拌器攪拌均勻，攪拌時(shí)盡量沿同一方向攪拌，避免進(jìn)入空氣形成氣泡。 (5)注意配膠量，現(xiàn)配現(xiàn)用，如未用完，應(yīng)重新密封貯存。 (6)注膠時(shí)，a、保持低壓低速注膠，從一端開始注膠，當(dāng)鄰近注膠嘴有膠液流出時(shí)，將當(dāng)前的注膠嘴封閉，移至出膠的注膠嘴繼續(xù)注膠。 c、防止膠層脫空。 (7)錨固完成后，應(yīng)做好臨時(shí)固定，固化期內(nèi)不得人為攪動(dòng)，必要時(shí)派專人看護(hù)。 無錫粘鋼植筋加固多少錢用于纖維復(fù)合材中的結(jié)構(gòu)膠，對膠體性能、粘結(jié)能力，都有著較高的要求。 B、植筋承載力現(xiàn)場檢驗(yàn)抽樣規(guī)則:1.重要構(gòu)件要按其批量的1%隨機(jī)抽樣，抽樣不少于5件。 2.一般構(gòu)件和非結(jié)構(gòu)構(gòu)件要按0.5%進(jìn)行隨機(jī)抽樣，抽樣不少于3件。 C、植筋膠錨固的承載力抽樣與檢驗(yàn)應(yīng)在膠水達(dá)到產(chǎn)品說明書所標(biāo)示的固化時(shí)間當(dāng)日進(jìn)行。 D、植筋承載力檢驗(yàn)結(jié)果的評判:1.若一個(gè)檢驗(yàn)批所抽取試樣全部合格，則可評該批為合格批。 2.若試樣在持荷期間無滑移、基材混凝土無裂紋或其它局部損壞跡象出現(xiàn)，且施荷裝置的荷載示值在2分鐘內(nèi)無下降或下降幅度不超過5%的檢驗(yàn)荷載時(shí)，可評定為質(zhì)量合格。 3.若一個(gè)檢驗(yàn)批所抽取試樣中只有5%不合格，允許另抽3根試樣進(jìn)行破壞性檢驗(yàn)。 若檢驗(yàn)結(jié)果合格，該檢驗(yàn)批仍可評為合格批。 4.若一個(gè)檢驗(yàn)批所抽取試樣中不止5%不合格，應(yīng)評定該批為不合格批，不再另作其它檢驗(yàn)。 植筋加固材料:在國外，植筋技術(shù)的應(yīng)用范圍非常普遍，但進(jìn)入我國的時(shí)間卻不長，20世紀(jì)90年代，國外公司將這一技術(shù)引到中國，隨后國內(nèi)一些科研有關(guān)部門和公司也對此進(jìn)行了研究，總的說來，這一技術(shù)是一種新型的鋼筋混凝土結(jié)構(gòu)加固改造技術(shù)，因此還有很多問題有待解決。 更好地解決在帶裂縫混凝土中工作的問題。 對于使用粘接劑的后錨固技術(shù)，由于樹脂膠本身的抗拉強(qiáng)度很高，裂縫發(fā)生在孔壁和硬化的膠體之間，這就導(dǎo)致與孔壁表面的粘結(jié)區(qū)域易發(fā)生失效，粘結(jié)力減弱。 因?yàn)檫@一原因，鋼筋或錨栓在開裂混凝土中承載力折減相當(dāng)大。 市場膠。 在加固行業(yè)中，應(yīng)用較早加固材料的粘鋼膠。 植筋承載力檢驗(yàn)結(jié)果的評判:(a)若一個(gè)檢驗(yàn)批所抽取試樣全部合格，則可評該批為合格批。 (b)若試樣在持荷期間無滑移、基材混凝土無裂紋或其它局部損壞跡象出現(xiàn)，且施荷裝置的荷載示值在2分鐘內(nèi)無下降或下降幅度不超過5%的檢驗(yàn)荷載時(shí)，可評定為質(zhì)量合格。 (c)若一個(gè)檢驗(yàn)批所抽取試樣中只有5%不合格，允許另抽3根試樣進(jìn)行破壞性檢驗(yàn)。 (d)若一個(gè)檢驗(yàn)批所抽取試樣中不止5%不合格，應(yīng)評定該批為不合格批，不再另作其它檢驗(yàn)。 植筋加固是當(dāng)下建筑行業(yè)內(nèi)受歡迎，且是建筑行業(yè)認(rèn)可并支持的防震減震加固方式，眾多的建筑工程在實(shí)際施工過程中都需要進(jìn)行植筋加固，這也確保了工程.終的完美收工。 植筋加固技術(shù)在鋼筋混凝土結(jié)構(gòu)工程中普遍應(yīng)用，但在工程實(shí)踐中卻普遍存在不統(tǒng)一的做法和不規(guī)范的行為。 江蘇廠房植筋加固深度。 植筋加固過程中使用的重要的原材料就是植筋膠。浙江粘鋼植筋加固規(guī)范。 在建筑行業(yè)中，大家通常能聽到加固材料植筋膠，對于它的作用大家都知道，在鐵路上、公路上、橋梁上、水利改建上等都通常用到，這些工程上的加固無非是讓工程牢固、抗老化、酸堿水等腐蝕;那么問題來了，植筋膠在工程加固后為什么會(huì)松動(dòng)，難道是質(zhì)量出問題了?鋼筋植入:將處理好的植筋緩緩慢旋入孔內(nèi)預(yù)定濃度，其質(zhì)量關(guān)鍵是植筋必須緩慢旋入。 【依法須經(jīng)批準(zhǔn)的項(xiàng)目，經(jīng)相關(guān)部門批準(zhǔn)后方可開展經(jīng)營活動(dòng)】的企業(yè)之一，為客戶提供良好的植筋加固施工，橋梁裂縫修補(bǔ)，碳纖維加固，粘鋼加固。 浙江粘鋼植筋加固規(guī)范，植筋加固棗陽論壇8環(huán)保型粘鋼加固法.pptx環(huán)保型粘鋼加固法 數(shù)智創(chuàng)新變革未來環(huán)保型粘鋼加固法粘鋼加固法簡介環(huán)保型粘鋼材料特點(diǎn)粘鋼加固工藝流程粘鋼加固設(shè)計(jì)要點(diǎn)粘鋼加固施工注意事項(xiàng)粘鋼加固質(zhì)量檢測粘鋼加固工程實(shí)例粘鋼加固法展望ContentsPage目錄頁粘鋼加固法簡介環(huán)保型粘鋼加固法粘鋼加固法簡介粘鋼加固法定義1.粘鋼加固法是一種通過粘結(jié)劑將鋼板與混凝土構(gòu)件表面粘結(jié)，以提高構(gòu)件承載能力的加固方法。 2.這種方法能夠有效地提高構(gòu)件的強(qiáng)度和剛度，延長使用壽命。 粘鋼加固法應(yīng)用范圍1.粘鋼加固法適用于各種混凝土構(gòu)件的加固，如梁、板、柱、墻等。 2.它可用于提高構(gòu)件的承載能力，也可用于修復(fù)構(gòu)件的變形和裂縫等損傷。 粘鋼加固法簡介粘鋼加固法優(yōu)點(diǎn)1.粘鋼加固法施工周期短，對結(jié)構(gòu)影響小，具有較高的經(jīng)濟(jì)效益。 2.這種方法能夠最大限度地利用原有結(jié)構(gòu)，減少廢棄物的產(chǎn)生，符合環(huán)保要求。 粘鋼加固法施工工藝1.粘鋼加固法施工工藝包括清理表面、涂刷粘結(jié)劑、粘貼鋼板、加壓固定、養(yǎng)護(hù)等步驟。 2.施工過程中需要嚴(yán)格控制粘結(jié)劑的質(zhì)量和用量，確保粘結(jié)牢固。 粘鋼加固法簡介粘鋼加固法設(shè)計(jì)要點(diǎn)1.在進(jìn)行粘鋼加固設(shè)計(jì)時(shí)，需要根據(jù)構(gòu)件的實(shí)際情況和加固要求，選擇合適的鋼板和粘結(jié)劑。 2.設(shè)計(jì)過程中需要充分考慮鋼板的厚度、粘結(jié)劑的性能等因素對加固效果的影響。 粘鋼加固法發(fā)展前景1.隨著科技的不斷進(jìn)步，粘鋼加固法的材料和工藝將不斷更新?lián)Q代，提高加固效果和施工效率。 2.未來，粘鋼加固法將與其他加固方法相結(jié)合，形成更為完善的加固技術(shù)體系，為工程建設(shè)提供更加可靠的支持。 環(huán)保型粘鋼材料特點(diǎn)環(huán)保型粘鋼加固法環(huán)保型粘鋼材料特點(diǎn)1.環(huán)保型粘鋼材料具有卓越的強(qiáng)度和耐久性，能夠有效抵抗外部環(huán)境的影響，保證結(jié)構(gòu)的長期穩(wěn)定性。 2.高強(qiáng)度特性使得粘鋼加固法成為一種高效的加固方式，能夠提高結(jié)構(gòu)的承載能力，延長結(jié)構(gòu)的使用壽命。 3.經(jīng)過嚴(yán)格的耐久性測試，環(huán)保型粘鋼材料具有良好的抗老化性能，能夠保證長期的使用效果。 施工便捷性1.環(huán)保型粘鋼材料具有良好的施工便捷性，可以減少施工時(shí)間和人力成本。 2.材料具有良好的流動(dòng)性，能夠填充各種形狀的結(jié)構(gòu)空隙，確保加固效果的均勻性和可靠性。 3.施工過程無需大型設(shè)備，簡化了施工流程，提高了施工效率。 高強(qiáng)度和耐久性環(huán)保型粘鋼材料特點(diǎn)環(huán)保性1.環(huán)保型粘鋼材料無毒無害，不會(huì)對人體健康和環(huán)境造成危害。 2.材料生產(chǎn)過程中采用了環(huán)保工藝，減少了廢棄物和污染物的排放，符合綠色建筑的要求。 3.使用環(huán)保型粘鋼材料進(jìn)行加固，可以有效提高結(jié)構(gòu)的環(huán)保性能，促進(jìn)可持續(xù)發(fā)展。 廣泛的適用性1.環(huán)保型粘鋼材料適用于各種建筑結(jié)構(gòu)類型的加固，包括混凝土、鋼結(jié)構(gòu)等。 2.材料具有良好的兼容性，可以與其他建筑材料配合使用，提高整體加固效果。 3.粘鋼加固法適用于各種工程規(guī)模，既可以用于大型建筑工程，也可以用于小型維修工程。 環(huán)保型粘鋼材料特點(diǎn)1.環(huán)保型粘鋼材料價(jià)格適中，具有較好的經(jīng)濟(jì)性，可以降低加固工程的成本。 2.材料的高強(qiáng)度和耐久性可以減少維護(hù)和更換的次數(shù)，進(jìn)一步降低了長期成本。 3.粘鋼加固法施工效率高，可以縮短工期，減少施工成本。 可持續(xù)性1.環(huán)保型粘鋼材料是一種可再生的建筑材料，具有較好的可持續(xù)性。 2.材料的生產(chǎn)和使用過程中產(chǎn)生的廢棄物可以回收利用，減少了對自然資源的依賴。 3.采用粘鋼加固法可以延長建筑結(jié)構(gòu)的使用壽命，減少了廢棄物的產(chǎn)生，有利于可持續(xù)發(fā)展。 經(jīng)濟(jì)性粘鋼加固工藝流程環(huán)保型粘鋼加固法粘鋼加固工藝流程1.粘鋼加固法是一種常用的結(jié)構(gòu)加固技術(shù)，適用于提高鋼筋混凝土結(jié)構(gòu)的承載能力和穩(wěn)定性。 2.工藝流程主要包括表面處理、配膠、粘貼鋼板、固化、質(zhì)量檢查等步驟。 表面處理1.對混凝土表面進(jìn)行打磨、清洗，確保表面平整、干凈，無油污和其他雜質(zhì)。 2.對鋼板進(jìn)行除銹、去油處理，以提高鋼板與膠粘劑的粘結(jié)強(qiáng)度。 粘鋼加固工藝流程簡介粘鋼加固工藝流程配膠1.根據(jù)工程需要，選擇合適的膠粘劑，并按照規(guī)定的比例進(jìn)行配制。 2.在配制過程中，要注意攪拌均勻，避免出現(xiàn)氣泡和結(jié)塊等現(xiàn)象。 粘貼鋼板1.將配制好的膠粘劑涂抹在鋼板和混凝土表面，確保涂抹均勻、密實(shí)。 2.在粘貼過程中，要用專業(yè)的工具對鋼板進(jìn)行加壓，使其與混凝土緊密粘結(jié)。 粘鋼加固工藝流程固化1.在粘貼完成后，要進(jìn)行適當(dāng)?shù)酿B(yǎng)護(hù)，保持適宜的溫度和濕度，促進(jìn)膠粘劑的固化。 2.在固化過程中，要定期進(jìn)行質(zhì)量檢查，確保加固效果符合要求。 質(zhì)量檢查1.通過鉆芯取樣、超聲波檢測等方法，對加固后的結(jié)構(gòu)進(jìn)行質(zhì)量檢測，確保其承載能力和穩(wěn)定性達(dá)到預(yù)期效果。 2.在質(zhì)量檢查過程中，若發(fā)現(xiàn)不合格現(xiàn)象，應(yīng)及時(shí)進(jìn)行補(bǔ)救和處理，確保工程安全和質(zhì)量。 粘鋼加固設(shè)計(jì)要點(diǎn)環(huán)保型粘鋼加固法粘鋼加固設(shè)計(jì)要點(diǎn)粘鋼加固設(shè)計(jì)考慮因素1.在確定粘鋼加固方案時(shí)，需要考慮結(jié)構(gòu)的形式、受力特點(diǎn)、原有結(jié)構(gòu)損傷程度、期望提升的性能等因素。www.renrendoc.com2023-12-109粘鋼加固施工標(biāo)準(zhǔn)流程作業(yè)指導(dǎo)書粘鋼加固施工標(biāo)準(zhǔn)流程作業(yè)指導(dǎo)書粘貼鋼板加固法的工藝分類根據(jù)施工工藝和適用范圍的不同，通常將粘貼鋼板方法分為直接涂膠粘貼法(以下簡稱手涂式干粘法)和壓力注膠法，手涂式干粘法是指直接通過在鋼板和混凝土結(jié)構(gòu)物表面涂抹粘鋼膠(建筑結(jié)構(gòu)膠)粘貼鋼板的方法，壓力注膠法是指通過在鋼板和混凝土結(jié)構(gòu)物表面之間通過先封閉縫隙后再采用壓力灌注"灌注型粘鋼膠"粘貼鋼板的方法。 由于施工工藝的不同，決定了二種方法的適用范圍不同，手涂式干粘法適用于鋼板厚度不大于5mm的情況，而當(dāng)鋼板厚度大于5mm應(yīng)采用壓力注膠粘貼工藝(現(xiàn)實(shí)中很多設(shè)計(jì)師愿意將6毫米厚鋼板也采用手涂式干粘法，其實(shí)這是錯(cuò)誤的做法，鋼板在6毫米厚時(shí)由于大多數(shù)混凝土并不是很平整，而靠支撐力來將鋼板盡力與混凝土貼合到理想縫隙時(shí)會(huì)出現(xiàn)鋼板的反應(yīng)力，所以當(dāng)鋼板在6毫米厚時(shí)應(yīng)按照GB50367中要求采用壓力灌注法)。 一、手涂式干粘法施工工藝混凝土表面裂縫處理混凝土表面清理鋼板位置放樣混凝土粘合面表面處理鋼結(jié)構(gòu)粘合面表面處理混凝土上打孔植筋鋼板上配套打孔配置建筑結(jié)構(gòu)膠涂膠安裝鋼板安裝錨固螺栓并加壓常溫固化錨固螺栓頭鋼板防位電話進(jìn)行電話驗(yàn)證所有檢單位、是否逐項(xiàng)指是否在有效期內(nèi)。 仔細(xì)查看所有指標(biāo)是否達(dá)GB50728-2011、GB50367-2012監(jiān)理見證抽樣送檢通常送往省市建筑科學(xué)院試驗(yàn)檢剪切、與混凝土正拉粘三、手涂式粘鋼施工流程混凝土表面裂縫處理:在進(jìn)行粘貼鋼板前，需先期進(jìn)行裂縫封閉或灌封工作，處理完成且達(dá)到養(yǎng)護(hù)時(shí)間后，再清理粘貼鋼板的混凝土區(qū)域。 混凝土表面清理:清理粘貼鋼板的混凝土區(qū)域，去除油污等異物，打磨凸角，根據(jù)設(shè)計(jì)圖紙的要求并結(jié)合現(xiàn)場測量定位，在需粘鋼加固混凝土表面放出鋼板位置大樣，鑿除需粘鋼區(qū)混凝土表面6~8mm厚的表層砂漿，使堅(jiān)實(shí)的混凝土石外露，并形成平整的粗糙面，表面不平處應(yīng)用尖鑿輕鑿整平，再用角磨機(jī)清除表面浮漿，剔除表層疏松物，最后用無油壓縮空氣吹除表面粉塵，待完全干燥后用脫脂棉沾丙酮擦拭表面。 混凝土粘合面表面處理:用斬斧在粘合面上依次輕斬混凝土表面，斬斧紋路應(yīng)與受力方向垂直，除去表層~以露出砂石新面，并除去粉粒(用無油壓縮空氣吹除或用毛刷掃除表面粉粒);用無油棉絲蘸丙酮擦拭混凝土粘合面，除去油污;保粗糙處理;鋼板粘合面可砂或平砂輪打磨除銹，直至出現(xiàn)金定粗糙度，打磨紋路應(yīng)與鋼板受力方向垂直。 用鋼筋探測儀檢查植筋部位的原混凝土鋼筋位置，以確定鉆孔位置;用沖擊鉆鉆孔，鋼筋或螺栓的鉆孔直徑參照相關(guān)的性能指標(biāo)。 標(biāo)尺設(shè)定為成孔深度;初鉆時(shí)要慢，待鉆頭定位穩(wěn)定后，再全速鉆進(jìn);鉆孔時(shí)應(yīng)盡量減少鉆孔時(shí)的振動(dòng)，防止造成蹦邊破壞，但必須成孔盡量垂直于植筋結(jié)構(gòu)平面，鉆孔中若遇到鋼筋(螺栓)是主筋時(shí)，必須改孔。 植筋孔鉆到設(shè)計(jì)深度后，用刷子刷落孔壁灰渣;將氣筒導(dǎo)管插入孔底，來回打氣吹出灰渣;成孔后，必須等孔內(nèi)干燥，再用上述方法清孔，并保持孔內(nèi)干注膠前，須詳細(xì)閱讀植筋(螺栓)膠使用說明書，掌握其正確的使用方法，查看膠的有效期，過期的堅(jiān)決不能使用;檢查植筋(螺栓)孔是否干凈、干燥;當(dāng)上述條玻璃管埋入玻璃管破碎，低于5的環(huán)境溫度配置粘鋼膠:選擇滿足規(guī)范要求的粘鋼膠，按照其配比說明配置粘鋼膠，使用秤來按比例量精確配比，禁止不用秤而靠個(gè)人精驗(yàn)。 使用易散熱的寬淺軟塑料(聚乙烯)盆或筒作為盛器，容器內(nèi)不得有水和油污，保持清潔。 先放入稱好需要量的甲組料，然后放入與甲組料相應(yīng)的事先稱好的一定量的乙組料;必須充分拌和，拌和可用人工，也可用電動(dòng)攪拌器拌和，一般以后者為好，省力，易拌均勻。 攪拌應(yīng)按同一方向進(jìn)行，避免產(chǎn)生氣泡，攪拌時(shí)，應(yīng)避免水分進(jìn)入容器。 將新鮮配好拌和均勻的粘鋼膠用刮刀(鏟刀)緊密地、均勻地分別涂抹在鋼板粘合面上，使之充分浸潤在粘合面上;然后再把粘鋼膠涂沫在鋼板粘合面上，使之在板寬中央涂抹膠的厚度達(dá)3mm(通常來講膠層厚度在到毫米之間粘合面緊密粘合，擠粘貼密實(shí)力保持為~，以使膠液固化后，應(yīng)用小錘輕輕敲擊鋼板，從音響判斷粘結(jié)效果，粘結(jié)面積應(yīng)不少于95%，否則此粘結(jié)件不合格，應(yīng)剝下重新粘貼或采取有效措施補(bǔ)粘或補(bǔ)強(qiáng)。 (10)切除錨固螺栓頭a)螺栓頭的切除必須采用冷切工藝，不得采用氧割或氣割，不得敲擊螺栓頭，以保證鋼板粘貼質(zhì)量不受影響。 (11)鋼板防腐處理粘貼加固的鋼板應(yīng)按照設(shè)計(jì)的要求進(jìn)行防腐處理，對于常規(guī)的情況可在鋼板表面粉刷水泥砂漿保護(hù)，如鋼板面積較大，為了有利于砂漿粘結(jié)，可粘一層鋼絲網(wǎng)或點(diǎn)粘一層豆石，并在抹灰時(shí)粉刷一道混凝土界面劑。 五、材料要求灌注型粘鋼膠除手涂式粘鋼膠的要求外還應(yīng)肉眼檢查膠液是否為純液體態(tài)和沉淀問題。www.docin.com2023-05-1610粘鋼加固技術(shù)規(guī)范.doc粘鋼加固技術(shù)規(guī)范.doc，粘鋼加固技術(shù)規(guī)范(一)構(gòu)造規(guī)定由于粘鋼加固結(jié)合面的粘結(jié)強(qiáng)度主要取決于砼強(qiáng)度，因此，被加固構(gòu)件砼強(qiáng)度不能太低，強(qiáng)度等級不應(yīng)低于C15。 根據(jù)經(jīng)驗(yàn)，粘鋼加固，鋼板最佳厚度可按下表采用。 粘鋼加固鋼板厚度砼強(qiáng)度等級C20C20～C35C35鋼板厚度(mm)2～33～44～5鋼板的錨固長度，除滿足。 粘鋼加固技術(shù)規(guī)范(一)構(gòu)造規(guī)定由于粘鋼加固結(jié)合面的粘結(jié)強(qiáng)度主要取決于砼強(qiáng)度，因此，被加固構(gòu)件砼強(qiáng)度不能太低，強(qiáng)度等級不應(yīng)低于C15。 粘結(jié)鋼板厚度主要根據(jù)結(jié)合面砼強(qiáng)度、鋼板錨固長度及施工要求而定。 鋼板愈厚，所需錨固長度就愈長，鋼板潛力難于充分發(fā)揮，而且很硬，不好粘貼;反之，鋼板越薄，相對用膠量就大，鋼板防腐處理也較難。 粘鋼加固鋼板厚度砼強(qiáng)度等級C20C20～C35C35鋼板厚度(mm)2～33～44～5鋼板的錨固長度，除滿足計(jì)算規(guī)定外，還必需滿足一定的構(gòu)造要求:對于受拉錨固，不得小于200ta，亦不得小于600mm;對于受壓錨固，不得小于160ta，亦不得小480mm。 對于大跨結(jié)構(gòu)或可能經(jīng)受反復(fù)荷載的結(jié)構(gòu)，錨固區(qū)尚宜增設(shè)錨固螺栓或U型箍板等附加錨固措施。 水分、日光、大氣、鹽霧、溫度及應(yīng)力作用，會(huì)使膠層逐漸老化，防止鋼板銹蝕，鋼板及其鄰接的砼表面，應(yīng)進(jìn)行密封防水處理。 簡單有效的處理辦法是用M15水泥砂漿或聚合物防水砂漿抹面，其厚度，對于梁不應(yīng)小于20mm，對于板不應(yīng)小于15mm。 (二)粘鋼加固的要點(diǎn)粘鋼加固的效果主要取決于粘結(jié)施工質(zhì)量。 粘鋼加固施工應(yīng)嚴(yán)格按下列工藝流程進(jìn)行并由專業(yè)化施工隊(duì)伍施工。 表面處理→{卸荷、配膠}粘貼→固定及加壓→固化→檢驗(yàn)→防腐處理1、表面處理表面處理包括加固構(gòu)件結(jié)合面處理及鋼板貼合面處理，是最關(guān)鍵的工序，應(yīng)認(rèn)真進(jìn)行對于砼構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面的新舊程度、堅(jiān)實(shí)程度、干濕程度，分別按以下四種情況處理:對很舊很臟的砼構(gòu)件的粘合面，應(yīng)先用硬毛刷沾高效洗滌劑，刷除表面油垢污物，后用冷水沖洗，再對粘合面進(jìn)行打磨，除去2～3mm厚表層，直至完全露出新面，并用無油壓縮空氣吹除粉粒。 處理后，若表面嚴(yán)重凹凸不平，可用高強(qiáng)樹脂砂漿修補(bǔ)。 如果砼表面不是很臟很舊，則可直接對粘合面進(jìn)行打磨，去掉1～2mm厚表層，用壓縮空氣除去粉塵或用清水沖洗干凈，待完全干燥后用脫脂棉沾丙酮擦拭表面即可。 對于新砼粘合面，先用鋼絲刷將表面松散浮渣刷去，再用硬毛刷沾洗滌劑洗刷表面，或用清水沖洗，待完全干后即可。 2、對于鋼板鋼板貼合面，應(yīng)根據(jù)鋼板銹蝕程度，分別按以下兩種方法處理:如鋼板未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨，直至出現(xiàn)金屬光澤。 打磨粗糙越大越好，打磨紋路盡量與鋼板受力方向垂直。 其后用脫脂棉沾丙酮擦拭干凈。 如鋼板銹蝕嚴(yán)重，須先用適度鹽酸浸泡20min，使銹層脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋道。 卸荷為減輕和消除后粘鋼板的應(yīng)力、應(yīng)變滯后現(xiàn)、象，粘鋼板前宜對構(gòu)件適量進(jìn)行卸荷。 配膠目前各種結(jié)構(gòu)加固用膠粘劑基本上為甲、乙雙組分，須在使用時(shí)于現(xiàn)場臨時(shí)配制。 配制原則上應(yīng)按產(chǎn)品使用說明書規(guī)定進(jìn)行，但由于膠的時(shí)限性較強(qiáng)，使用前還應(yīng)進(jìn)行現(xiàn)場試配，根據(jù)當(dāng)時(shí)當(dāng)?shù)貧鉁貤l件及存放時(shí)間長短作適當(dāng)調(diào)整，選擇各項(xiàng)力學(xué)指標(biāo)均為最優(yōu)的配比。 按選定的配比秤量，將甲、乙兩組分倒入干凈容器，采用機(jī)械按同一方向進(jìn)行攪拌，拌至色澤完全均勻?yàn)橹埂?粘貼膠粘劑配制好后，用抹刀同時(shí)涂抹在已處理好的砼表面和鋼板貼合面，為使膠能充分浸潤、滲透擴(kuò)散、粘附于結(jié)合面，宜先用少量膠于結(jié)合面來回刮抹數(shù)遍，再添抹至所需厚度(1～3mm)，中間厚邊緣薄，然后將鋼板貼于預(yù)定位置。 鋼板粘貼后，用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示已粘貼密實(shí)，否則應(yīng)剝下鋼板，補(bǔ)膠，重新粘貼。 固定與加壓鋼板粘貼好后立即用卡具、支撐或膨脹螺栓等固定，并適當(dāng)加壓，以使膠液剛從鋼板邊緣擠出為度。 膨脹螺栓一般兼作鋼板的永久附加錨固措施，其埋設(shè)孔洞應(yīng)與鋼板一道于涂膠前配鉆。 若氣溫低于15℃，應(yīng)采取人工加溫，一般用紅外線加熱。 固化期中不得對鋼板有任何擾動(dòng)。 加固構(gòu)件的粘鋼質(zhì)量，一般采用非破損檢驗(yàn)。 粘鋼加固技術(shù)規(guī)范.doc掃碼下載APP微信掃碼關(guān)注文檔投稿賺錢網(wǎng)2017-07-1611粘鋼加固(1)本方法適用于承受靜力作用的一般受彎及受拉構(gòu)件。 (2)本方法以環(huán)境溫度不過60，相對濕度不大于70%及無化學(xué)腐蝕的適用條件為限，否則應(yīng)采取有效防護(hù)措施。 (3)本方法所用膠粘劑是指有充分試驗(yàn)依據(jù)且性能滿足使用要求的，并經(jīng)過國家有關(guān)部門鑒定的結(jié)構(gòu)膠。 (4)當(dāng)構(gòu)件的混凝土強(qiáng)度低于C15，不宜采用本方法進(jìn)行加固。 粘鋼加固適用于如下情況。 (1)鋼筋焊接點(diǎn)斷裂加固;(2)施工中漏放鋼筋加固;(3)混凝土標(biāo)號達(dá)不到，提高結(jié)構(gòu)強(qiáng)度加固;(4)加層抗震加固;(5)陽臺根部斷裂加固;(6)牛腿接點(diǎn)加固;(7)懸掛式吊車梁提高荷載加固;(8)樓面荷載集中力加固;(9)火災(zāi)后梁柱砼燒壞加固;(10)混凝土柱子牛腿斷裂加固;(11)橋式吊車梁加固;(12)薄腹梁斷裂加固;(13)爆炸沖擊波破壞梁體加固;(14)提高樓面荷載加固;(15)屋架梁下弦腐蝕嚴(yán)重露筋加固;(16)斷梁加固;(17)截柱加固;(18)減震加固;(19)梁柱受化學(xué)腐蝕的粘鋼加固;(20)舊房改造綜合加固;(21)生命線建筑物抗震加固;(22)剪力墻開1.6m以下的圓洞加固，開1000×2000以下的門洞加固;(23)橋梁斷裂、舊橋維修加固;(24)提高柱子承載力解決柱子軸壓比標(biāo)加固。 化學(xué)錨栓需提供廠家資質(zhì)證書復(fù)印件加蓋紅章、規(guī)格型號說明書、合格證等 被粘混凝土表面處理→加固構(gòu)件卸荷→定位放線→鋼板焊接、打磨、鉆孔→鋼板預(yù)貼→配膠→涂膠→粘貼加壓→固化養(yǎng)護(hù)。 (1)混凝土面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去1mm~2mm厚表層，較大凹陷處用找平膠修補(bǔ)平整，打磨完畢用壓縮空氣吹凈浮塵，后用棉布沾清洗劑拭凈表面，待粘貼面干燥后備用。 (2)鋼板粘結(jié)面，須進(jìn)行除銹和粗糙處理。 鋼板未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨，直至出現(xiàn)金屬光澤。 打磨粗糙度越大越好，打磨紋路應(yīng)與鋼板受力方向垂直其后，必要時(shí)用脫脂棉沾清洗劑擦拭干凈。 待干燥后備用。 4.2加固構(gòu)件卸荷 (1)加固構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時(shí)移去，并盡量減小施工臨時(shí)荷載。 (2)加壓固定宜采用千斤頂、墊板、**桿所組成的系統(tǒng)，該系統(tǒng)不僅能產(chǎn)生較大壓力，而且加壓固定的同時(shí)卸去了部分加固構(gòu)件承擔(dān)的荷載，能更好的使后粘鋼板與原構(gòu)件協(xié)同受力，加固效果好，施工效率較高。 (3)加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)需要在加固構(gòu)件上合適位置鉆孔固定膨脹螺栓，僅能產(chǎn)生較小壓力，不能產(chǎn)生卸荷效果，適合側(cè)面鋼板的粘。 4.3定位放線 根據(jù)設(shè)計(jì)圖紙要求并結(jié)合現(xiàn)場實(shí)際情況，彈出粘貼鋼板位置線。 4.4鋼板預(yù)貼 在涂膠、粘膠前，先將鋼板進(jìn)行試安裝，鋼板應(yīng)與砼面吻合;根據(jù)鋼板鉆孔情況在混凝土結(jié)構(gòu)上用電錘鉆孔，并安裝好化學(xué)螺栓;檢查鋼板粘貼位置及螺栓孔位是否對正，否則要進(jìn)行調(diào)整。 鉆孔后需采用吹風(fēng)機(jī)清除孔內(nèi)灰層后采用清洗劑檫試植栓孔方可植栓。 4.5配膠 建筑結(jié)構(gòu)膠為A、B兩組份，取潔凈容器(塑料或金屬盆，不得有油污、水、雜質(zhì))和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5min~10min至色澤均勻?yàn)橹埂?攪拌時(shí)好沿同一方向攪拌，盡量避免混入空氣形成氣泡，配置場所宜通風(fēng)良好。 隨用隨配。 4.6涂膠 膠粘劑配制好后用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚邊緣薄。 中間厚3mm左右，邊緣厚1mm左右，然后將鋼板粘貼在混凝土表面。 4.7粘貼加壓 將鋼板貼于預(yù)定位置，化學(xué)錨栓緊固，施壓，并采用鋼支撐配合木方將鋼板整體加壓，并用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示已粘貼敷實(shí)。 以膠液剛從鋼板邊縫擠出為宜。 4.8固化養(yǎng)護(hù) 結(jié)構(gòu)膠在常溫下(5~20)可自然固化。 夏季施工，1d后即可加載施工，3d后可以達(dá)到大設(shè)計(jì)使用荷載。 加固后，固化期內(nèi)嚴(yán)禁擾動(dòng)。 (1)結(jié)構(gòu)膠操作性能較好，正常操作可達(dá)到**的飽滿度。 檢驗(yàn)時(shí)可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用生儀檢測。 若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。 (2)對重要構(gòu)件也可采用載荷檢驗(yàn)，一般采用分級加載至正常荷載的標(biāo)準(zhǔn)值，檢測結(jié)果較直觀、可靠，但費(fèi)用較高，耗時(shí)也較長。 (1)加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護(hù)，也可采用涂防銹漆保護(hù)，以避免鋼材的腐蝕。 (2)在粘鋼膠體固化期間，應(yīng)避免對涂膠鋼板的擾動(dòng)。 (3)施工期間，若溫度太低，應(yīng)采取加溫措施，以加速固化。 (4)質(zhì)量檢驗(yàn)允許誤差:尺寸位置偏差≤20mm，粘貼空鼓率≤5%，且單個(gè)空鼓面積≤100cm2若大于100cm2，宜將空鼓處的片材切除，重新粘貼。 (5)必要時(shí)可在現(xiàn)場進(jìn)行正拉粘結(jié)強(qiáng)度試驗(yàn)。info.b2b168.com2023-05-1912環(huán)氧樹脂型粘鋼膠滿足混凝土加固設(shè)計(jì)規(guī)范GB50367-2006灌縫結(jié)構(gòu)膠(A級)A:B=4:1，25kg/組裂縫修補(bǔ)膠 環(huán)氧型注射式植筋膠(A級)管狀植筋膠植筋錨膠 環(huán)氧型植筋結(jié)構(gòu)膠(A級)植筋錨固種鋼筋改性環(huán)氧植筋膠 環(huán)氧注漿液專注于地鐵、隧道、地下管廊、大壩、人防等堵漏補(bǔ)強(qiáng) 碳纖維布浸漬膠(A級)A:B=4:125kg/組A級環(huán)氧樹脂碳膠 結(jié)構(gòu)加固粘結(jié)鋼板 北京;天津;河北;山西;內(nèi)蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 S-JGN201結(jié)構(gòu)粘鋼膠系A(chǔ)、B雙組分雙酚A型改性環(huán)氧樹脂結(jié)構(gòu)膠，具有超強(qiáng)粘接力、剪切力強(qiáng)、抗老化、耐介質(zhì)(酸、堿、水)性能好、抗沖擊性能強(qiáng)，常溫固化、硬化過程收縮小、施工無流淌、不含揮發(fā)性溶劑、無毒以及施工方便等特點(diǎn)，可在較寬溫度范圍內(nèi)施工，無沉淀，幾乎適用于所有建筑基材。 1.改造工程中混凝土構(gòu)件外部粘貼鋼板加固。 2.土木工程中各種建筑材料的自粘和互粘。 S-JGN201粘鋼加固施工要點(diǎn): S-JGN201包裝規(guī)格 桶裝:(30+15)kg/組或(32+8)kg/組 非結(jié)構(gòu)膠強(qiáng)度較低、耐久性差，只能由于普通、臨時(shí)性質(zhì)的粘接、密封、固定，不能用于結(jié)構(gòu)件粘接。 建筑工程使用年限一般在50年以上，構(gòu)件承受較大復(fù)雜應(yīng)力，直接關(guān)系人員的生命、財(cái)產(chǎn)安全，粘接膠應(yīng)采用結(jié)構(gòu)膠。 在工程中，S-JGN201結(jié)構(gòu)膠應(yīng)用廣泛，主要用于構(gòu)件的加固、錨固、粘接、修補(bǔ)等;如粘鋼，粘碳纖維，植筋，裂縫補(bǔ)強(qiáng)、密封，孔洞修補(bǔ)、道釘粘貼、表面防護(hù)、混凝土粘接等。 還有別的結(jié)構(gòu)形式的產(chǎn)品嗎 還有別的抗壓強(qiáng)度的產(chǎn)品嗎 施邦(上海)實(shí)業(yè)有限公司4年 環(huán)氧型粘鋼膠-施工加固品牌-【迪普邦】-質(zhì)檢報(bào)告齊全!。b2b.baidu.com2024-07-2913常用的粘鋼加固設(shè)計(jì)方法設(shè)計(jì)方法有:(1)受彎構(gòu)件加固正截面承載力，一般可采取在受拉區(qū)粘結(jié)鋼板法。 (2)矩形截面受彎構(gòu)件正截面受壓區(qū)加固，可在受壓區(qū)梁兩側(cè)粘貼鋼板。 (3)當(dāng)構(gòu)件斜截面受剪承載力不足需對斜截面加固時(shí)，可通過粘結(jié)并聯(lián)U形箍板或設(shè)置封閉式螺栓箍進(jìn)行加固。 (本文來源于網(wǎng)絡(luò)，加固之家網(wǎng)整理報(bào)道，如有侵權(quán)，請聯(lián)系刪除。另，轉(zhuǎn)載請注明出處，否則后果自負(fù)。) 植筋時(shí)如何確定鉆孔孔徑對混凝土強(qiáng)度有什么要求錨栓如何分類適用范圍有什么不同什么是非結(jié)構(gòu)構(gòu)件 加固設(shè)計(jì)中承載力驗(yàn)算應(yīng)注意什么 粘碳纖維膠除強(qiáng)度外還應(yīng)具有什么特點(diǎn) 框架結(jié)構(gòu)邊緣梁、邊緣板負(fù)彎距承載力不足如何加固 粘鋼加固一平方多少錢www.jiaguhome.com2023-05-1614梁頂粘鋼加固設(shè)計(jì)規(guī)范梁頂粘鋼加固設(shè)計(jì)規(guī)范梁頂粘鋼加固是鋼結(jié)構(gòu)中常用的一種加固方式，它是在梁頂部表面粘貼鋼板，利用鋼板的強(qiáng)度增加梁的承載能力的加固方法。為了確保在設(shè)計(jì)和施工過程中安全可靠，減少工程質(zhì)量問題，特別制定梁頂粘鋼加固設(shè)計(jì)規(guī)范，以此規(guī)wenku.so.com15粘鋼加固技術(shù)規(guī)范粘鋼加固技術(shù)規(guī)范粘鋼加固技術(shù)規(guī)范一構(gòu)造規(guī)定由于粘鋼加I古I結(jié)合面的粘結(jié)強(qiáng)度主要取決于碗強(qiáng)度，因此，被加固構(gòu)件碗強(qiáng)度不能太低，強(qiáng)度等級不丿應(yīng)低于C15。粘結(jié)鋼板厚度主要根據(jù)結(jié)合血?dú)殢?qiáng)度、鋼板錨固長度及施T要求而定。鋼板愈厚，所需錨固長度就愈長wenku.so.com16鋼結(jié)構(gòu)加固設(shè)計(jì)規(guī)范概要:現(xiàn)在建筑加固行業(yè)得到很好的發(fā)展，加固施工技術(shù)也越來越先進(jìn)和成熟了。 對于建筑質(zhì)量問題來說，及時(shí)處理是最好的方法，可以防止質(zhì)量問題的繼續(xù)擴(kuò)大 概要:結(jié)構(gòu)加固檢測標(biāo)準(zhǔn)規(guī)范1、《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》GB/T50367-20062、《既有建筑地基基礎(chǔ)加固技術(shù)規(guī)范》JGJ123-20003、《公路橋梁加固設(shè)計(jì)規(guī)范》JTG/TJ22-20084、《公路橋梁加固施工技術(shù)規(guī)范》JTGTJ23-20085、《橋梁結(jié)構(gòu)用碳纖維片材》JT/T532-20046、《鋼結(jié)構(gòu)加固技術(shù)規(guī)范》CECS77:967、《土結(jié)構(gòu)加固技術(shù)規(guī)范》CECS25-908、《建筑抗震加固技術(shù)規(guī)程》JGJ116-98 概要:現(xiàn)在廣告牌的安全越來越受到重視了，很多廣告牌都是在戶外的，長時(shí)間經(jīng)歷日曬雨淋，就容易出現(xiàn)受損情況。 相關(guān)管理部門對于廣告牌的安全是有明確要求的，需要定期對廣告牌進(jìn)行安全檢測鑒定，提供廣告牌的安全檢測報(bào)告。 下面加固之家就為大家介紹一下廣告牌安全檢測鑒定內(nèi)容。 概要:現(xiàn)由于建設(shè)單位將室內(nèi)功能重新布局，導(dǎo)致房間功能發(fā)生改變，根據(jù)建設(shè)單位的意見擬將主體結(jié)構(gòu)按新的使用功能重新進(jìn)行計(jì)算復(fù)核，對不滿足計(jì)算結(jié)果的原結(jié)構(gòu)進(jìn)行加固設(shè)計(jì)。 本工程在一類，二類(a)環(huán)境中的加固設(shè)計(jì)使用年限為30年。 到期后，若重新進(jìn)行的可靠性鑒定認(rèn)為該結(jié)構(gòu)工作正常，仍可繼續(xù)延長其使用年限。 查看詳情上海房屋鑒定技術(shù)員必備檢測標(biāo)準(zhǔn)規(guī)范都在這里! 查看詳情四川省建科院院長王德華作為封面人物登上《工程建設(shè)標(biāo)準(zhǔn)化》雜志并接受人物專訪 概要:王德華，1965年出生，中共黨員，1986年畢業(yè)于重慶建筑工程學(xué)院土木系工業(yè)與民用建筑專業(yè)。 現(xiàn)任四川省建筑科學(xué)研究院院長，兼任中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會(huì)副理事長及建筑物鑒定與加固專業(yè)委員會(huì)主任委員。 獲中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會(huì)"2015工程建設(shè)標(biāo)準(zhǔn)化年度人物"稱號，獲四川省科技進(jìn)步獎(jiǎng)二次。www.jiaguhome.com2024-10-2117粘鋼加固技術(shù)規(guī)程一、前言粘鋼加固技術(shù)是一種先進(jìn)的結(jié)構(gòu)加固方式，適用于混凝土、磚石等建筑材料的加固和修繕工作。本規(guī)程旨在規(guī)范粘鋼加固技術(shù)的實(shí)施步驟，保證加固工作的安全性和質(zhì)量。二、適用范圍本規(guī)程適用于各種混凝土、磚石結(jié)構(gòu)的加固和修繕工程，wenku.so.com18梁頂面粘鋼加固設(shè)計(jì)規(guī)范梁頂面粘鋼加固是針對混凝土梁的一種常見的加固措施，可有效提高梁的承載力和抗震性能。在進(jìn)行梁頂面粘鋼加固設(shè)計(jì)時(shí)，需要嚴(yán)格按照相關(guān)的規(guī)范和標(biāo)準(zhǔn)進(jìn)行，以確保加固效果達(dá)到預(yù)期，同時(shí)保證工程的安全可靠。本文將從設(shè)計(jì)規(guī)范的角度，詳細(xì)wenku.so.com2024-03-2819專項(xiàng)施工方案-外粘型鋼加固法施工-空白.doc二、原結(jié)構(gòu)存在的主要問題及加固方案說明2 三、采用外粘型鋼加固法特點(diǎn)4 四、適用范圍4 五、工藝原理和設(shè)計(jì)規(guī)定4 六、工藝流程及操作要求5 七、材料8 八、機(jī)具設(shè)備9九、勞動(dòng)力組織及安全10本項(xiàng)目地位于上海市浦東新區(qū)老港鎮(zhèn)，原來分別為機(jī)修車間和機(jī)修附屬車間機(jī)修車間建筑面積為1547，機(jī)修附屬車間建筑面積為385。 這兩幢廠房房屋均為1988年設(shè)計(jì)建造，由上海市政工程設(shè)計(jì)院于設(shè)計(jì)，建成后一直作為車間廠房正常使用至今。 其中機(jī)修車間有部分原設(shè)計(jì)圖紙，機(jī)修附屬車間原設(shè)計(jì)圖紙缺失。 本工程±，相對絕對標(biāo)高見總圖。 除注明外，本工程標(biāo)高以米(m)為單位，其余尺寸以毫米(mm)為單位。 二、原結(jié)構(gòu)存在的主要問題及加固方案說明鑒定報(bào)告中指出的問題:廠房排架柱有關(guān)箍筋及其加密區(qū)的設(shè)置不滿足鑒定標(biāo)準(zhǔn)要求。 按現(xiàn)有的改建方案，廠房需要拆除部分維護(hù)磚墻，包括部分聯(lián)系梁和支撐等，后續(xù)改建設(shè)計(jì)必須考慮相關(guān)構(gòu)件拆除后，對廠房的整體抗震性能的影響，必要時(shí)應(yīng)采取加固措施。 在后續(xù)結(jié)構(gòu)加固施工時(shí)，要盡可能少減小對廠房原有結(jié)構(gòu)中需要保留的結(jié)構(gòu)的影響;在施工之前一定要采取有效措施，防止其相鄰保留結(jié)構(gòu)構(gòu)件受到損壞，對有可能受到不利影響的構(gòu)件需采取有效的保護(hù)措施，裝修內(nèi)隔墻應(yīng)采用輕質(zhì)材料，以減輕荷載。 拆除部分墻體會(huì)按現(xiàn)行規(guī)范重新砌筑，對主體結(jié)構(gòu)抗震性能無影響。 必須由專業(yè)加固施工單位進(jìn)行作業(yè)，不得對保留結(jié)構(gòu)產(chǎn)生不利影響，減輕后加荷載。 另外根據(jù)現(xiàn)場如發(fā)現(xiàn)有以下現(xiàn)象可采取如下措施進(jìn)行修復(fù):a)對于墻體及樓板開裂問題，處清理干凈后重新進(jìn)行防水處理，重新粉刷.b)原構(gòu)件結(jié)構(gòu)裂縫處采用壓力注漿法將注漿料壓入裂縫腔進(jìn)行修補(bǔ).c)請裝飾裝修單位控制裝修材料及荷載，優(yōu)選輕質(zhì)材料，(梁、板、基礎(chǔ)等)造成結(jié)構(gòu)損傷。 待加固工程完工后，需對建筑物進(jìn)行沉降觀測，第一年每隔2個(gè)月觀測一次，以后每隔6個(gè)月觀測一次，若沉降連續(xù)倆次半年沉降量不超過2mm，則可以認(rèn)為沉降穩(wěn)定，若發(fā)現(xiàn)房屋傾斜有繼續(xù)發(fā)展的趨勢，應(yīng)及時(shí)采取措施。 三、采用外粘型鋼加固法特點(diǎn)1、施工簡便、快捷、基本不增加被加固構(gòu)件斷面尺寸和重量。 2、鋼板端部錨固非常重要，處理不當(dāng)易出現(xiàn)撕脫現(xiàn)象，屬脆性破壞。 3、加固鋼板厚6mm，按設(shè)計(jì)此厚度滿足規(guī)范要求，采用外包鋼法。 4、基層溫度在5以下時(shí)使用粘鋼法需輔以升溫措施，加快固化。 5、加固柱鋼板采用外包鋼法。 此方法在增層及抗震加固中經(jīng)常使用.四、適用范圍1、適用于承受靜力作用的一般受彎及受拉構(gòu)件.2、使用環(huán)境溫度不超過5~60，相對濕度不大于70%及無化學(xué)腐蝕的使用條件為限，否則應(yīng)采取有效的防護(hù)措施.3、當(dāng)構(gòu)件混凝上強(qiáng)度等級低于Cl5時(shí)，不宜采用本法加固.五、工藝原理和設(shè)計(jì)規(guī)定1。 外粘型鋼及鋼板材料強(qiáng)度等級均為Q345B。 角鋼，綴板，扁鋼，連接板等鋼構(gòu)件與原構(gòu)件間的縫隙灌注膠黏劑使之成為一體.注膠應(yīng)在型鋼構(gòu)架焊接完成后進(jìn)行，膠縫厚度宜控制在3~6mm;局部允許有長度不大于300mm，厚度不大于8mm的膠縫，但不得出現(xiàn)在角鋼端部600mm范圍內(nèi)。 膠黏劑采用A級膠。 其他要求見加固設(shè)計(jì)總說明.~3軸處門頭幕墻龍骨后埋件與YZ-(1-9)綴板配合施工，如有沖突，可適當(dāng)調(diào)整局部綴板間距，但相關(guān)綴板間距不得大于300mm。 六、工藝流程及操作要求1、工藝流程鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗(yàn)→防腐處理2、操作要點(diǎn).1)鋼板制作。 按設(shè)計(jì)圖紙要求，根據(jù)混凝土構(gòu)件的實(shí)際尺寸對鋼板進(jìn)行下料、成型、鉆孔(鉆孔以混凝土構(gòu)件上螺栓孔位置為準(zhǔn)).2)基底處理，表面處理包括加固構(gòu)件結(jié)合面處理及鋼板貼合面處理.對于混凝土構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面的新舊程度，堅(jiān)實(shí)程度，干濕程度，分別按以下情況處理:，應(yīng)先用硬毛刷沾***刷除表面浮油污物，后用冷水沖洗，再對粘合面進(jìn)行打磨，除去2~3mm厚表層，直至完全露出新面，并用壓縮空氣機(jī)吹除粉粒，處理后，若表面嚴(yán)格凹凸不平，可用高強(qiáng)樹脂砂漿修補(bǔ).b。 對表面已碳化的舊混凝土構(gòu)件的粘合面，直接對粘合面進(jìn)行打磨，去掉1~2mm厚表層，用壓縮空氣機(jī)除去粉塵或用清水沖洗干凈，待完全干燥后用脫脂棉沾***擦拭表面即可。 c。 對于新混凝土粘合面，先用鋼絲刷將表面松散浮渣刷去，再用硬毛刷沾洗滌劑洗刷表面，或用清水沖洗，待完全干后即可.，因一般樹脂類膠粘劑在潮濕的基層上粘結(jié)強(qiáng)度會(huì)大幅度降低，故除滿足上述要求外，尚須進(jìn)行人工干燥處理。 e。 對于露筋的混凝土表面，需用鋼絲刷(將鋼筋表面的銹蝕除去，再剔除松動(dòng)的混凝土，用清水沖洗潤濕，用高強(qiáng)樹脂砂漿修補(bǔ).，應(yīng)將空鼓處剔除，用清水沖洗潤濕，用高強(qiáng)樹脂砂漿修補(bǔ)混凝土。 ，須先用適度鹽酸浸泡20min，使銹層脫落，再用石灰水沖洗，最后用平砂輪打磨出紋道。 i。 在混凝土體鉆脹栓孔并埋入脹栓(由設(shè)計(jì)確定)。www.taodocs.com2023-04-1120梁粘鋼加固設(shè)計(jì)的簡單講述梁加固方法除了粘鋼加固發(fā)，還有預(yù)應(yīng)力加固法、改變受力體系法、增大截面法、增補(bǔ)受拉鋼筋(型鋼)加固法，在此就不一一闡述，下文就粘鋼加固法進(jìn)行簡單的講述。 建筑加固公司的粘鋼加固法有粘鋼板加固和粘型鋼加固兩種形式，下面做詳細(xì)講解。 1、粘鋼板加固設(shè)計(jì) 1)抗彎加固設(shè)計(jì);鋼筋混凝土梁粘鋼抗彎加固，就是采用結(jié)構(gòu)膠將鋼板粘貼于梁的受拉一側(cè)表面，通過結(jié)構(gòu)膠的粘結(jié)力，使外貼鋼板變形與梁受拉一側(cè)的混凝土同步，從而使外貼鋼板與梁內(nèi)原有受拉鋼筋協(xié)同工作，相當(dāng)于增加了梁的配筋，提高梁的抗彎能力。 外粘鋼板加固混凝土梁能顯著提高梁的抗彎剛度，減少裂縫的擴(kuò)展和結(jié)構(gòu)變形，并能適度提高構(gòu)件的極限抗彎能力。 在加固設(shè)計(jì)中，一個(gè)值得注意問題是:粘鋼板的數(shù)量必須控制在最大配筋率的范圍之內(nèi)，不能出現(xiàn)超筋破壞。 在承載力極限狀態(tài)下，粘鋼梁呈現(xiàn)出兩種破壞形態(tài)，即彎曲型破壞和剪切剝離型破壞。 彎曲型破壞是加固梁的理想破壞形態(tài)，表現(xiàn)為鋼筋、鋼板屈服，混凝土壓碎，鋼板、膠層和混凝土之間無剝離現(xiàn)象，屬延性破壞。 剪切剝離型破壞表現(xiàn)為在混凝土和鋼板之間發(fā)生剪切破壞，引起混凝土保護(hù)層撕開。 膠與混凝土或鋼板之間的剝離在破壞前無任何跡象，膠層也沒有開裂現(xiàn)象，鋼筋和鋼板未屈服，呈現(xiàn)為突發(fā)性的脆性破壞。 影響粘鋼梁破壞形態(tài)的主要因素有: 一是鋼板的寬厚比。 大量的試驗(yàn)表明，寬厚比大于50時(shí)，粘鋼梁的破壞是彎曲型的延性破壞。 對于一般尺寸的梁，鋼板厚度在6mm時(shí)，破壞常常是剪切剝離型的。 二是膠層的厚度。 在適當(dāng)范圍內(nèi)，膠層厚度薄，加固效果好。 在加固施工時(shí)，115mm是一個(gè)較可行的膠層厚度。 三是錨固長度。在加固點(diǎn)以外，須有一定的錨固長度來滿足鋼板的錨固要求，避免鋼板剝離。 四是錨固方式。 純粹的膠粘錨固有時(shí)不能滿足錨固要求，常常鋪以植筋錨固或膠粘U型板錨固，具體錨固措施對極限承載力和破壞方式有很大影響。 使用植筋并不能阻止脫膠，但可以避免板完全剝離發(fā)生。 另外，與等厚度鋼板梁相比，粘變厚度鋼板和幾層鋼板復(fù)粘承載力幾乎沒有增長。 對于粘鋼加固梁，在適筋條件下，雖然加固梁鋼板比原鋼筋有應(yīng)力滯后的情況，但在破壞時(shí)，鋼板一般均能達(dá)到屈服強(qiáng)度。 在粘結(jié)錨固滿足時(shí)，粘鋼加固梁的受彎承載力計(jì)算可按照現(xiàn)行國家標(biāo)準(zhǔn)進(jìn)行梁的受彎承載力計(jì)算。 2)粘鋼加固梁抗剪承載力計(jì)算;當(dāng)構(gòu)件斜截面抗剪承載力不足時(shí)，可采用粘鋼板加固，加固的方式有鋼圍套加固、粘U型鋼板箍加固、粘翼板加固和粘鋼板條加固。 其中，使用圍套加固的梁(外包整個(gè)剪切區(qū))強(qiáng)度提高最大，且破壞形式為彎曲型。 使用U型箍、鋼板條和翼板加固的梁雖可提高斜截面抗剪承載力，但其破壞型式常常是混凝土表面撕裂的脆性破壞。 2、粘結(jié)型鋼加固設(shè)計(jì) 在加固過程中，如果要求大幅提高設(shè)計(jì)荷載，大幅提高構(gòu)件的承載能力，粘鋼加固往往很難滿足要求。 因?yàn)樵谝延械匿摻罨炷亮荷洗罅空充摪澹锌赡艹霈F(xiàn)超筋，這在工程上是不允許的，這時(shí)采用粘型鋼加固就是一種有效的方法。 加固梁塑性設(shè)計(jì)時(shí)的基本假定為:加固梁的軸向應(yīng)變符合平截面假定;極限狀態(tài)時(shí)，受壓區(qū)混凝土達(dá)到彎曲抗壓強(qiáng)度設(shè)計(jì)值;不考慮受拉區(qū)混凝土的作用。 粘鋼加固方法，即使用建筑結(jié)構(gòu)膠在混凝土表面粘結(jié)鋼板來加固混凝土結(jié)構(gòu)，可以改善結(jié)構(gòu)在使用荷載下的運(yùn)行狀況和提高承載力，是目前建筑加固公司較為普遍的一種簡便而行之有效的加固方法。搜狐2019-01-1921粘鋼加固"植筋"技術(shù)又稱鋼筋生根技術(shù)，在原有混凝土結(jié)構(gòu)上鉆孔，注結(jié)構(gòu)膠，把新的鋼筋旋轉(zhuǎn)插入孔洞中。此技術(shù)廣泛用于設(shè)計(jì)變更，增加梁、柱、懸挑梁、板等加固和變更工程。 化學(xué)法植筋是指在混凝土.墻體巖石等基材上鉆孔，然后注入高強(qiáng)植筋膠，(注:高強(qiáng)建筑植筋膠大致分為注射式植筋膠和桶裝式植筋膠兩種)。 各種設(shè)備基礎(chǔ)的錨固。加大基礎(chǔ)承臺。各種建筑結(jié)構(gòu)的鋼筋埋植與錨栓錨固。懸挑梁、板等結(jié)構(gòu)功能改變。鐵路、鐵軌的錨固幕強(qiáng)安裝錨固及化工設(shè)備、管道、廣告牌等的安裝錨固。水利設(shè)施，碼頭，公路，護(hù)坡，橋梁等工程的各種錨固。 全國又有大約三分之一的住宅安全儲備不足，且城市的住宅結(jié)構(gòu)逐漸進(jìn)入老齡化，需要加固維修。同時(shí)，國家限定結(jié)構(gòu)建設(shè)投資，從節(jié)約成本考慮，利用很多老結(jié)構(gòu)、老建筑的情況越來越多，需要進(jìn)行加固處理的項(xiàng)目逐漸增加。www.huangye88.com2023-12-1822粘鋼法加固說明粘鋼法加固說明一，梁底粘鋼加固施工技術(shù)1，在結(jié)構(gòu)膠粘貼鋼板前，根據(jù)實(shí)際尺寸進(jìn)行放樣，并依此下料，確保板材與實(shí)際尺寸吻合，2，粘貼鋼板前，應(yīng)對鋼板粘貼面進(jìn)行除銹及粗糙處理，將鋼板表面浮銹及污物除去，直至露出金屬光澤，后按垂直于受力方向在鋼板表wenku.so.com23粘鋼加固施工環(huán)節(jié)需執(zhí)行哪幾條施工規(guī)范?雖然粘鋼加固施工方法在我國已經(jīng)出現(xiàn)了幾十年的時(shí)間，不過，該種加固方法具有諸多的優(yōu)勢，故而即便現(xiàn)在市場上出現(xiàn)了很多新型的加固方法，但是依然會(huì)優(yōu)先選用粘鋼加固法。 在粘鋼加固施工環(huán)節(jié)，為了保證最后的加固質(zhì)量，施工師傅實(shí)際施工時(shí)，務(wù)必要牢牢把握以下幾條施工規(guī)范，必須按照施工規(guī)范，做到嚴(yán)謹(jǐn)施工，確保加固施工結(jié)束之后，加固質(zhì)量能夠百分百的通過驗(yàn)收環(huán)節(jié)。 一、做好加固材料的抽檢和送樣工作(質(zhì)量檢測是必要的環(huán)節(jié)) 在使用鋼板材料加固建筑物時(shí)，不管使用哪一種鋼板材料，都需要提前將鋼板材料送檢，做好抽樣檢查的工作，根據(jù)建筑物所實(shí)際存在的問題，對鋼板材料進(jìn)行多個(gè)項(xiàng)目的檢測和分析，只有多個(gè)檢測項(xiàng)目均達(dá)標(biāo)的鋼板材料才能放心使用。 質(zhì)量檢測環(huán)節(jié)在整體施工環(huán)節(jié)中尤為重要，如果無法保證使用的鋼板材料都是質(zhì)量達(dá)標(biāo)的，也會(huì)影響到最終的加固質(zhì)量，另外，也會(huì)影響到建筑物的后期使用。 二、對混凝土接觸面進(jìn)行徹底的清潔(直接影響到最終的加固效果) 在粘鋼加固時(shí)，需要將鋼板材料粘貼在混凝土接觸層表面，這時(shí)為了保證最終的加固質(zhì)量達(dá)標(biāo)，需要對混凝土接觸層表面進(jìn)行徹底的清潔，大家不要小看這個(gè)環(huán)節(jié)，最終的加固質(zhì)量如何也會(huì)受到該環(huán)節(jié)的影響，有些混凝土基面會(huì)有裂縫、污垢等多種問題，面對這種問題的混凝土接觸面，需要提前解決好混凝土接觸面所存在的問題，才能進(jìn)行下一步的粘貼工作，雖然該步驟是進(jìn)行粘鋼加固的第一步，不過，也是重點(diǎn)環(huán)節(jié)，不容忽視。 三、對現(xiàn)場進(jìn)行勘探，做好預(yù)布點(diǎn)工作(重要環(huán)節(jié)) 在加固施工之前，還需要提前對施工現(xiàn)場做好勘探工作，尤其是一些存在質(zhì)量問題相對較多的建筑物，或者是年久失修的建筑物，對于這兩類建筑物而言，都務(wù)必重點(diǎn)關(guān)注勘探環(huán)節(jié)，另外，還需要做好對建筑物的預(yù)布點(diǎn)工作，確保精準(zhǔn)定位鋼板所要粘貼的位置。 四、鋼板表面需進(jìn)行除銹處理(尤其是處于腐蝕性環(huán)境中的鋼板更需要做好該項(xiàng)工作)www.zhaojiagu.com2018-11-2324粘鋼加固技術(shù)規(guī)范- jz.docin.com豆丁建筑粘鋼加固技術(shù)規(guī)范 粘鋼加固技術(shù)規(guī)范.doc constructionbudgetavoidlosses，bettercontrolcosts.strengthenconstructionequipmentmanagement，eliminateman-madedamage，improveactivelycarryoutQCgroupactivitiesimproveefficiencyensurequality.Third，labourresources，machineryequipment，materials，adequatesupplylaborresources:givefullplaycompany′sresources，earlylabororganizations，concernedaboutlabor，imposedprojectearmarkedmigrantworkers，equipment:usingrent，rentaladvancedequipment，ensurenormalprogressduration.Purchaseadvancedequipment，providework.Ensuringconstructionqualityschedule.Materials:supplierpurchasescontractsstudyvisitsproviders，ensuresuppliedmaterials，bidcanquicklysupplyorganizations，projectquality.13thchapter，owner，generalcontractor，supervisionsupportingmeasures，contractdurationqualitymanagement，takecorrespondingmeasuresconstructionprocedure粘鋼加固技術(shù)規(guī)范(一)構(gòu)造規(guī)定由于粘鋼加固結(jié)合面的粘結(jié)強(qiáng)度主要取決于砼強(qiáng)度，因此，被加固構(gòu)件砼強(qiáng)度不能太低，強(qiáng)度等級不應(yīng)低于C15。 粘結(jié)鋼板厚度主要根據(jù)結(jié)合面砼強(qiáng)度、鋼板錨固長度及施工要求而定。 鋼板愈厚，所需錨固長度就愈長，鋼板潛力難于充分發(fā)揮，而且很硬，不好粘貼;反之，鋼板越薄，相對用膠量就大，鋼板防腐處理也較難。 根據(jù)經(jīng)驗(yàn)，粘鋼加固，鋼板最佳厚度可按下表采用。 粘鋼加固鋼板厚度砼強(qiáng)度等級C20C20～C35C35鋼板厚度(mm)鋼板的錨固長度，除滿足計(jì)算規(guī)定外，還必需滿足一定的構(gòu)造要求:對于受拉錨固，不得小于200ta，亦不得小于600mm;對于受壓錨固，不得小于160ta，亦不得小480mm。 對于大跨結(jié)構(gòu)或可能經(jīng)受反復(fù)荷載的結(jié)構(gòu)，錨固區(qū)尚宜增設(shè)錨固螺型箍板等附加錨固措施。 水分、日光、大氣、鹽霧、溫度及應(yīng)力作用，會(huì)使膠層逐漸老化，防止鋼板銹蝕，鋼板及其鄰接的砼表面，應(yīng)進(jìn)行密封防水處理。 簡單有效的處理辦法是用M15水泥砂漿或聚合物防水砂漿抹面，其厚度，對于梁不應(yīng)小于20mm，對于板不應(yīng)小于15mm。豆丁建筑2016-08-2825加固人必懂--粘鋼加固的基本要求高考注冊VIP郵箱(特權(quán)郵箱，付費(fèi))免費(fèi)下載網(wǎng)易官方手機(jī)郵箱應(yīng)用中國大學(xué)視頻公開課國際名校公開課賞課·紀(jì)錄片付費(fèi)精品課程北京大學(xué)公開課英語課程學(xué)習(xí)新人特價(jià)9.9專區(qū)新品熱賣人氣好物居家生活服飾鞋包母嬰親子美食酒水一卡通充值一卡通購買我的網(wǎng)易支付網(wǎng)易跨境支付免費(fèi)郵箱VIP郵箱企業(yè)郵箱免費(fèi)注冊客戶端下載加固人必懂——粘鋼加固的基本要求 粘鋼加固也稱粘貼鋼板加固，是將鋼板采用高性能的環(huán)氧類粘接劑粘結(jié)于混凝土構(gòu)件的表面，使鋼板與混凝土形成統(tǒng)一的整體，通過利用鋼板良好的抗拉強(qiáng)度達(dá)到增強(qiáng)構(gòu)件承載能力及剛度的目的。 那些粘鋼加固基本要求: 粘貼鋼板加固基本要求又叫粘鋼加固基本要求，采用粘貼鋼板加固混凝土結(jié)構(gòu)的建筑，理所當(dāng)然應(yīng)滿足以下幾條要求: (1)粘鋼加固基層的混凝土強(qiáng)度等級原則上不應(yīng)低于C15。 (2)粘鋼加固粘貼鋼板厚度必須以2-4mm為宜，當(dāng)計(jì)算要求厚度大于4mm時(shí)宜分層粘貼。 (3)對于建筑受壓區(qū)結(jié)構(gòu)粘鋼加固，對混凝土梁側(cè)進(jìn)行粘鋼時(shí)，鋼板寬度最好不要大于梁高的1/3. (4)粘貼的鋼板在加固區(qū)域外的錨固長度規(guī)定為:對于受拉區(qū)不小于200t(t定義為鋼板厚度)，亦不得小于1500px;對于受壓區(qū)不小于160t，也不得小于1200px;而對于抗震加固、大跨度結(jié)構(gòu)或可能經(jīng)受反復(fù)荷載的結(jié)構(gòu)，錨固區(qū)尚宜增設(shè)螺栓等附加錨固措施。 (5)鋼板表面必須用M15水泥砂漿抹面，其厚度:對于梁不應(yīng)小于20mm，對于板不應(yīng)小于15mm. (6)連續(xù)梁支座處負(fù)彎矩受拉區(qū)的加固，原則上應(yīng)根據(jù)該區(qū)段有無柱子等障礙物，分別采用不同的粘貼方法。網(wǎng)易2018-12-2526粘鋼加固施工工藝,你是否明白?粘鋼加固技術(shù)是一項(xiàng)始于20世紀(jì)60年代的建筑結(jié)構(gòu)加固補(bǔ)強(qiáng)技術(shù)，它利用結(jié)構(gòu)膠將特制鋼板粘貼在原有構(gòu)件的受損部位，使鋼板與原構(gòu)件有缺陷的部位緊密結(jié)合，后粘的鋼板承擔(dān)了一部分原有受損構(gòu)件的一部分荷載，降低原有構(gòu)件受損部位的荷載，從而達(dá)到加固補(bǔ)強(qiáng)的目的。 近些天，卡本經(jīng)常聽到某某工程在進(jìn)行粘鋼加固時(shí)未使用錨栓將鋼板進(jìn)行固定以及某某工程在粘鋼加固使用臨時(shí)支撐對鋼板進(jìn)行固定等一些說法，相對來說，第二種情況較第一種情況能好點(diǎn)，但是這些都是不規(guī)范的做法，會(huì)給結(jié)構(gòu)加固補(bǔ)強(qiáng)帶來潛在隱患，那么粘鋼加固到底該怎么做? 粘鋼施工工藝流程圖 粘鋼加固重點(diǎn)工藝解讀 基底處理:基底處理是粘鋼加固的最基礎(chǔ)工藝，也是決定粘鋼加固效果好壞的重要因素之一，包括被加固構(gòu)件表面處理和鋼板與被加固構(gòu)件貼合面的處理。 對于混凝土構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面新舊、堅(jiān)實(shí)、干濕程度等分別進(jìn)行處理: 1、表面有油污的混凝土結(jié)合面，應(yīng)先使用硬毛刷沾著丙酮對表面油污進(jìn)行清理，后用冷水清洗，然后對清洗后的混凝土表面進(jìn)行打磨，除去2~3mm表層，露出混凝土新面，用空氣壓縮機(jī)將新面粉塵除去，如混凝土新面有缺陷，應(yīng)使用高強(qiáng)環(huán)氧修補(bǔ)砂漿進(jìn)行修補(bǔ)，如CB-220環(huán)氧修補(bǔ)砂漿就是一部錯(cuò)的選擇。 2、表面已碳化的就混凝土表面，直接對混凝土表面進(jìn)行打磨直至露出混凝土新面，用壓縮空氣除去粉塵或者用清水沖洗干凈，待完全干燥后使用脫脂棉沾著丙酮擦拭表面即可進(jìn)行下步施工。 3、對于濕度較大的混凝土構(gòu)件或齡期在3個(gè)月內(nèi)的混凝土構(gòu)件，因一般樹脂類膠粘劑在潮濕的基層上粘結(jié)強(qiáng)度會(huì)大幅度降低，所以除了滿足上述要求外，還需對混凝土表面進(jìn)行干燥處理，在進(jìn)行施工。 卡本作為加固材料領(lǐng)導(dǎo)品牌，經(jīng)過不斷研發(fā)與創(chuàng)新成功研制出耐潮濕環(huán)境結(jié)構(gòu)膠，成功的解決了潮濕環(huán)境結(jié)構(gòu)膠粘結(jié)強(qiáng)度會(huì)降低的這一問題。 4、對于露筋和表面空鼓的混凝土構(gòu)件應(yīng)將鋼筋表面的銹蝕除去，然后再剔除松動(dòng)/空鼓混凝土，露出新面清洗完成后用環(huán)氧修補(bǔ)砂漿進(jìn)行修補(bǔ)后，再進(jìn)行下一步施工。 鋼板與被加固構(gòu)件貼合面的處理: 1、對于未生銹或輕微生銹的鋼板，需采用噴砂、砂紙或者平輪打磨處理，直至鋼板出現(xiàn)金屬光澤，打磨粗糙度越大越好，打磨紋路盡量與鋼板受力方向垂直，其后用脫脂棉沾丙酮擦拭干凈。 2、對于大面積銹蝕的鋼板，需采用適度鹽酸浸泡20min，使銹層脫落，重復(fù)上面步驟，然后再進(jìn)行下步施工。 現(xiàn)目前市場是粘鋼膠多由主劑和固化劑雙組分組成，由于配膠時(shí)結(jié)構(gòu)膠發(fā)熱較大，會(huì)導(dǎo)致大量熱量散發(fā)不出去，結(jié)構(gòu)膠過早固化，所以在配膠的時(shí)候應(yīng)盡量選擇散熱良好的容器進(jìn)行配置，且每次配膠不宜過多現(xiàn)配現(xiàn)用，避免結(jié)構(gòu)膠浪費(fèi)。 在涂膠、粘膠前，先將鋼板進(jìn)行試安裝，鋼板應(yīng)與砼面吻合;根據(jù)鋼板鉆孔情況在混凝土結(jié)構(gòu)上用電錘鉆孔，并安裝好化學(xué)螺栓;檢查鋼板粘貼位置及螺栓孔位是否對正，否則要進(jìn)行調(diào)整。 鉆孔后需采用吹風(fēng)機(jī)清除孔內(nèi)灰層后采用丙酮檫試植栓孔方可植栓。 在此特別提醒，在GB50550-2010《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》中明確指出，固定鋼板的錨栓應(yīng)采用化學(xué)錨栓，不得采用膨脹錨栓，且錨栓直徑不應(yīng)大于M10;同時(shí)錨栓僅用于施工過程中固定鋼板，在任何情況下，均不得考慮錨栓參與膠層受力。 雖說粘鋼加固相對來說比較成熟，但其施工工藝的好壞將直接影響其提高承載力的幅度，因此在施工中重點(diǎn)控制一些容易出現(xiàn)問題的工序，將有效提高加固效果，不知卡本這篇文章是否對大家在以后的加固工程中有所幫助，卡本希望與大家進(jìn)行更深一步的溝通，期待大家的留言與響應(yīng)。360doc個(gè)人圖書館2017-07-0527粘鋼加固技術(shù)規(guī)范 - 道客巴巴(一)構(gòu)造規(guī)定由于粘鋼加固結(jié)合面的粘結(jié)強(qiáng)度主要取決于砼強(qiáng)度，因此，被加固構(gòu)件砼強(qiáng)度不能太低，強(qiáng)度等級不應(yīng)低于C15。 根據(jù)經(jīng)驗(yàn)，粘鋼加固，鋼板最佳厚度可按下表采用。 粘鋼加固鋼板厚度砼強(qiáng)度等級C0C
