環氧樹脂修補混凝土注意事項（環氧樹脂修補混凝土的養護技巧,環氧樹脂修補混凝土的常見誤區）

臨沂鋼結構設計公司2分鐘前1閱讀0評論

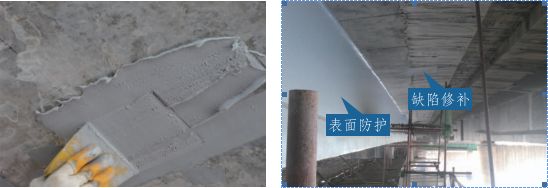

環氧樹脂修補混凝土是一種常用的修復方法，用于填補裂縫、孔洞和表面缺陷，在施工過程中，需要注意一些關鍵事項以確保修補效果和延長使用壽命，必須確?；炷帘砻娓蓛?、平整，無油污、灰塵等雜質，要選擇合適的環氧樹脂類型，根據混凝土的材質和環境條件選擇適合的產品，施工時要注意控制環氧樹脂的用量和混合比例，避免過量或不足，在固化過程中，應保持適當的溫度和濕度，以促進環氧樹脂的固化，完成修補后，需要進行養護處理，如覆蓋保護層或進行防水處理，以防止水分侵入和紫外線照射導致材料老化，常見的誤區包括忽視養護的重要性、使用不當的環氧樹脂類型或混合比例不當等，環氧樹脂修補混凝土需要謹慎操作，遵循正確的方法和注意事項，才能達到理想的修復效果。

一、施工前的注意事項

（一）表面處理方面

清潔要求
- 要確?；炷帘砻嬲_清潔，無殘留物、灰塵或污垢，因為這會影響環氧樹脂的粘結效果。清潔時可以采用溫和或激進的措施，但需注意不能影響混凝土結構。如果采用非常粗糙的清潔方法可能會在裂縫上留下灰塵，此時可通過噴射壓力噴霧器清除。對于表面污染物、脫模劑、油或固化化合物則需要徹底清除，例如可通過研磨去除或壓力清洗（壓力至少為5000PSI）來實現。
裂縫準備
- 在使用混凝土環氧修復填料之前，需妥善處理開裂表面。要清潔裂縫兩側最多半英寸的整個表面，可以使用高壓水清潔器或鋼絲刷清潔，清潔后要確?；炷镣耆稍?。并且要盡量避免使用機械工具，防止灰塵和碎屑掉入裂縫中。另外，準備裂縫時，最好將其加寬成“V”形，這樣有助于在涂上環氧樹脂后形成更耐腐蝕的飾面和填料。
了解裂縫情況
- 在進行注射修復之前，需要正確了解裂縫的寬度和深度，可以通過使用塑料破解卡或便攜式破解鏡來完成。這有助于確定所需環氧樹脂的量，因為較小的維修工作可能相對更浪費材料，例如沖洗噴槍所需的材料量可能多于填充裂縫的材料量。

（二）材料準備方面

材料配比
- 如果是采用配置環氧樹脂混凝土的方式修補，如對于10 - 20mm的單粒級配碎石（修補面積小采用5 - 10mm且需烘干使用），要將干燥的水泥、砂子、碎石按照比例重量摻合均勻備用。將環氧樹脂加熱到60度左右（以流動性好為宜，一次1kg左右）倒入容器，再精確稱量固化劑，分批次加入到環氧樹脂中，邊加邊攪拌均勻以便散熱，最后充分拌合均勻形成環氧樹脂基液，再將基液分批次倒入準備好的骨料中拌合均勻形成環氧樹脂混凝土。并且拌合好的環氧樹脂混凝土宜在30min內使用完成，天氣熱時需要加快使用，防止過快固化。
材料保存
- 完成應用程序后，對于剩余的未混合的環氧樹脂部分（因為混合后的環氧樹脂會固化不能保存），可以將其放入密封容器中保存起來以便再次使用。但對于水敏感的物質（如聚氨酯之類）可能無法保存太久。

（三）安全準備方面

防護裝備
- 使用環氧混凝土填料時可能會涉及危險化學品，所以要確保佩戴適當的防護裝備，包括手套、護目鏡，可能還需要面罩，并且盡量穿長袖和長褲。如果可能，最好在通風良好的空間工作。

二、施工過程中的注意事項

（一）注入操作方面

端口使用
- 為了消除鉆孔的需要，可以使用端口將混凝土裂縫修復環氧樹脂注入裂縫中，且至少使用兩個端口，端口要正確隔開（在裂縫中相隔八英寸左右），先安裝端口然后密封裂縫頂部（可以使用油灰刀覆蓋混凝土漿料的頂部并確保干燥、牢固以阻止注射過程）。取混凝土裂縫修復環氧樹脂先注入最低端口，繼續注入直到環氧樹脂停止流動或開始從下一個端口流出，若是水平裂縫，不再有環氧樹脂流動時就可以取出端口進行下一個，重復該過程直至填滿整個裂縫。在涂抹環氧樹脂時要施加穩定、一致的壓力，避免不均勻填充或孔洞，最后移除所有端口并用環氧樹脂和油灰刀密封裂縫頂部。
壓力控制
- 始終以最低壓力設置注入環氧樹脂，并隨著注入過程慢慢增加壓力。在注入環氧樹脂時如果遇到寬裂縫要慢慢填充，并且要注意環氧樹脂回流，這可能是由于碎屑阻塞了水流或者裂縫不連續造成的。
特殊情況處理
- 環氧樹脂注入并不適用于所有裂縫，尤其是非常寬的裂縫，在獲取裂縫修復套件之前，要確保裂縫適用于環氧樹脂修復。并且不同的環氧樹脂產品性能不同，如正祥AB - 1灌漿樹脂適合多數0.1mm - 1mm較為普遍的裂縫，其粘度小、強度高、表面張力低、滲透性好、流動性好，能夠較好的吸附、滲透、并擴散到混凝土的微孔中，填充飽滿，與斷裂的混凝土形成良好的粘接，達到修補和加固的目的。

（二）環境溫度影響方面

低溫情況
- 在寒冷天氣條件下工作時，環氧樹脂需要更長的時間才能固化，如果看不見的露水被困在環氧樹脂下面，就會導致嚴重的問題。環氧樹脂通常在35到40華氏度以下處于休眠狀態，當溫度升高時它會繼續固化，所以無需擔心在夜間溫度下降之前涂抹環氧樹脂。
高溫情況
- 環氧樹脂的固化時間受溫度影響，對于18華氏度的每變化，反應速率可以以2的間隔變化。如果環氧樹脂固化太慢，可以對該區域進行溫和的加熱（如使用熱風槍、在使用前預熱環氧樹脂、底板加熱器或使用暖毯等方法），但加熱時盡量不要超過300華氏度。另外，非常炎熱的夏季溫度也可能會限制環氧樹脂的使用壽命，這可以通過在使用前冷卻各個部件來延長它們的使用壽命。
