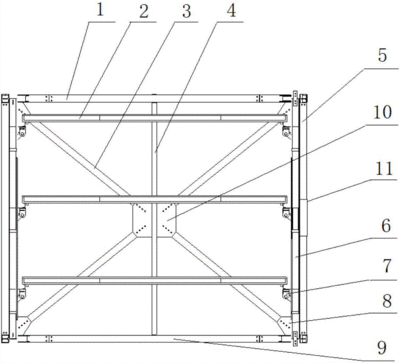

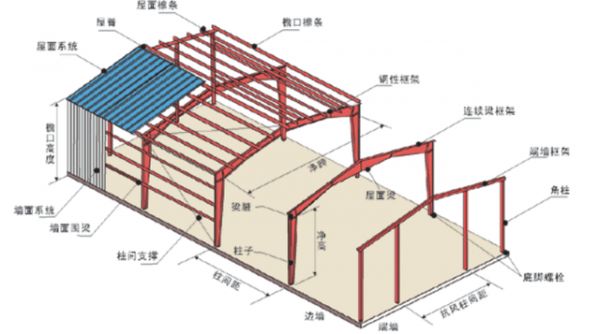

彩鋼瓦框架結構圖是一種用于建筑施工的圖紙，它詳細展示了彩鋼瓦框架的結構布局和連接方式，這種結構圖通常包括以下內容：，1. 彩鋼瓦框架的基本尺寸和形狀，如長度、寬度、高度等。，2. 彩鋼瓦框架的連接方式，如角鋼、螺栓、焊接等。，3. 彩鋼瓦框架的支撐系統，如立柱、橫梁、斜撐等。，4. 彩鋼瓦框架的固定方式，如地腳螺栓、膨脹螺栓等。，5. 彩鋼瓦框架的安裝順序和方法，以確保結構的穩定性和安全性。，彩鋼瓦框架結構圖是建筑施工中的重要參考文件，它可以幫助施工人員了解彩鋼瓦框架的結構和連接方式，從而確保施工過程的準確性和安全性。

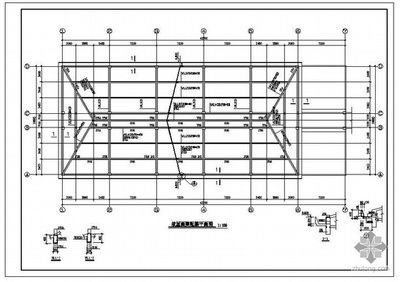

彩鋼瓦框架結構圖通常用于展示彩鋼瓦屋面的結構設計，包括屋面的布局、支架的安裝方式、光伏組件的固定方法等。以下是提供彩鋼瓦框架結構圖的網站：

1. 土木在線（ ），提供了多種彩鋼瓦屋面結構圖，包括角馳形彩鋼瓦屋面光伏支架安裝結構方案、分布式光伏發電彩鋼瓦屋面支架詳圖等。
2. 知末網CAD圖紙庫（ ），提供了彩鋼瓦66米臨時廠房鋼結構施工圖平面立面圖、分布式光伏發電彩鋼瓦屋面支架詳圖施工圖等。
