梯形鋼屋架是一種常見的建筑結構，其設計需要考慮多種因素以確保安全和功能性，本指南旨在為工程師和建筑師提供關于梯形鋼屋架結構選型的指導，需要確定屋架的類型，包括平面桁架、空間桁架或混合型等，根據荷載類型（如風荷載、雪荷載、自重等）選擇合適的材料和截面尺寸，還需考慮支撐條件、地震影響以及施工方法等因素，在設計過程中，應遵循相關的規范和標準，確保結構的強度、剛度和穩定性滿足要求，建議進行詳細的計算和分析，以驗證設計方案的可行性，梯形鋼屋架結構選型是一個綜合性的過程，需要綜合考慮多個因素，以確保結構的安全性和功能性。

梯形鋼屋架計算書概述

梯形鋼屋架是一種常見的建筑結構形式，它通常用于工業和商業建筑中，以提供大跨度的空間。計算書是設計梯形鋼屋架時的重要文檔，它包含了設計的基本資料、結構形式與選型、支撐布置、荷載計算、桿件內力計算、桿件截面選擇以及節點設計等內容。以下是根據給定的搜索結果對梯形鋼屋架計算書的詳細解釋。

設計資料

設計資料包括了屋架的跨度、長度、屋面坡度、基本風壓、基本雪壓等基本信息。例如，一個典型的梯形鋼屋架設計資料可能包括屋面坡度為1:16，跨度為24m，長度為96m，基本風壓為0.20kN/m2，基本雪壓為0.4kN/m2等。

結構形式與選型

這部分內容涉及到屋架的形式及幾何尺寸，以及支撐的布置。例如，需要考慮上弦橫向支撐和縱向水平支撐的設置，以及屋架兩端節間處的垂直支撐布置。

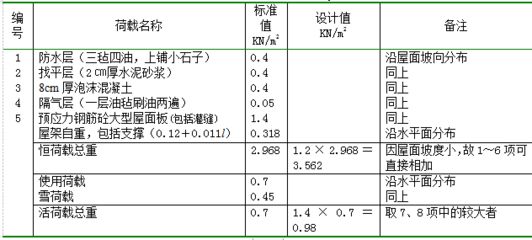

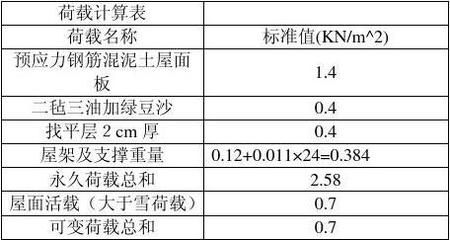

荷載計算

荷載計算包括永久荷載、可變荷載（如屋面活荷載、雪荷載）和積灰荷載的計算。例如，永久荷載可能包括預應力混凝土大型屋面板、泡沫混凝土保護層、卷材屋面等的重量，而可變荷載則可能是屋面活荷載和積灰荷載。

桿件內力計算

桿件內力計算是計算書的核心部分，它涉及到屋架在不同荷載組合下的內力分析。例如，需要計算屋架在滿跨荷載布置時弦桿的內力最大，以及跨度中間的部分腹桿在半跨受荷載時的內力最大。

桿件截面選擇

根據桿件內力計算的結果，選擇合適的桿件截面是非常重要的。這包括上弦桿、下弦桿、斜腹桿、豎桿等的截面選擇。例如，上弦桿和下弦桿可能采用不等邊軋制角鋼，而斜腹桿和豎桿則可能采用等邊角鋼。

節點設計

節點設計涉及到屋架節點的荷載計算以及節點板尺寸的確定。例如，需要計算節點荷載設計值，并根據荷載組合確定節點板的尺寸。

結論

雖然我無法提供具體的圖片，但是根據上述信息，您可以了解到梯形鋼屋架計算書應該包含的設計內容。如果您需要獲取具體的計算書圖片，建議您聯系專業的建筑設計機構或查閱相關的專業書籍和文獻。
