梯形鋼屋架施工圖的繪制是結構工程中的一項重要工作，其準確性直接影響到建筑的安全和質量，本文將探討梯形鋼屋架施工圖的常見錯誤以及使用AutoCAD進行繪圖的技巧，我們需明確梯形鋼屋架的設計要求，包括尺寸、材料、連接方式等，并確保圖紙符合相關規范，在繪制過程中，應避免常見的錯誤，如尺寸標注不準確、缺少必要的支撐細節、未按規定比例繪制等，為了提高繪圖效率，可以分享一些AutoCAD繪圖技巧，如利用圖層管理復雜圖形、運用對象捕捉精確定位、利用三維視圖輔助設計等，通過這些方法，可以有效減少施工圖中的錯誤，提高設計質量和施工效率。

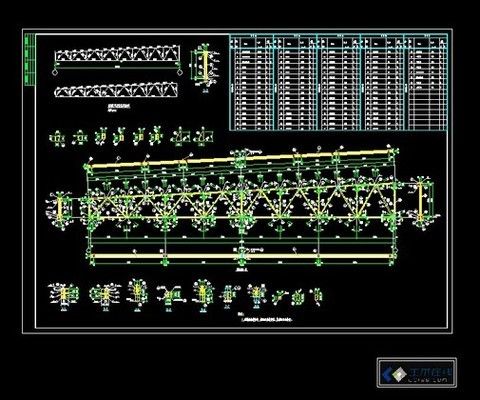

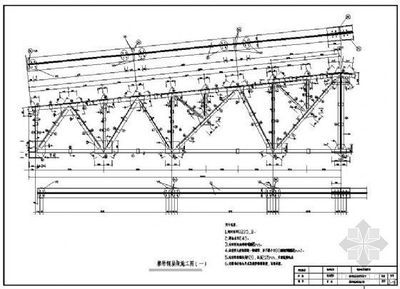

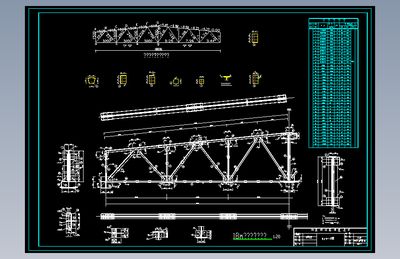

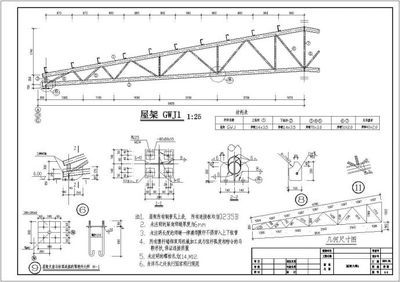

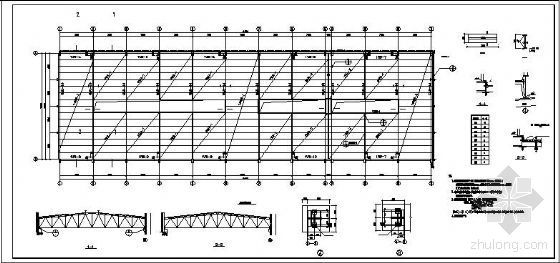

梯形鋼屋架施工圖繪制方法

1. 確定圖紙幅面
   • 根據設計需求選擇合適的圖紙幅面，如A0、A1、A2、A3、A4等，不同幅面尺寸不同，例如A3的尺寸為297×420mm，確保圖紙能夠清晰、準確地表達設計內容。
2. 選擇繪圖比例
   • 根據設計需要選擇合適的繪圖比例，鋼結構施工圖通常采用兩種比例繪制，即桿件軸線與桿件截面和節點比例不同，軸線比例是截面和節點比例的1/2，要確保圖紙上的尺寸與實際尺寸保持一致。
3. 確定繪圖布局
   • 根據設計需求，確定合適的繪圖比例和布局，為后續繪圖打好基礎，例如要規劃好簡圖、屋架圖（上下弦平面圖）、端部側視圖、斷面圖、節點詳圖、材料表等內容在圖紙上的位置。
4. 繪制屋架各部分
   • 按照設計要求，逐一繪制屋面梯形鋼屋架的各個組成部分，包括鋼柱、鋼梁、支撐等。
5. 線型和字體規范
   • 使用規定的線型和字體進行繪圖，例如要注意線寬組的選擇，同一張圖紙內，各不同線寬中的細線，可統一采用較細的線寬組的細線；還要注意圖線的畫法，如虛線與實線、虛線與單（雙）點畫線等相交的情況，間隙寬度應不小于粗線寬度，且不小于0.7mm等；同時要保證圖線與文字、數字和符號不重疊、混淆，不可避免時，應首先保證文字等的清晰。另外要使用規定的字體，確保圖紙的清晰度和可讀性。
6. 標注尺寸和注釋
   • 對繪制的各個部分進行尺寸標注和必要的注釋，尺寸的組成包括尺寸界線、尺寸線、起止符號、尺寸數字等，例如尺寸界線用細實線，一般與被注長度垂直，一端離開圖樣輪廓線不小于2mm，另一端超出尺寸線2 - 3mm；尺寸數字一般依其方向寫在靠近尺寸線處，以便于施工時能夠準確理解和操作。
7. 檢查和完善圖紙
   • 在完成初步繪制后，對圖紙進行仔細檢查和完善，確保圖紙的準確性和完整性，如檢查各部分尺寸是否準確、標注是否完整、圖線和字體是否符合規范等。
8. 繪圖軟件選擇
   • 可以使用專業的繪圖軟件，如AutoCAD等，來提高繪圖效率和準確性，并且在繪制過程中，與相關人員進行充分溝通和協調，確保圖紙能夠滿足各方需求，同時遵守相關規范和標準，確保圖紙的合規性和合法性。
