房屋梁的鋼筋分布圖

房屋梁的鋼筋分布圖通常包括梁的編號、截面尺寸、箍筋、梁上下通長筋和架立筋、梁側面縱筋（構造腰筋及抗扭腰筋）以及梁頂面標高高差等內容。以下是根據提供的搜索結果，對房屋梁鋼筋分布圖的詳細解讀。

梁的基本信息

首先，梁的基本信息包括梁的編號和截面尺寸。例如，框架梁7，共有3跨，寬度為300mm，高度為700mm。這些信息是理解鋼筋分布的基礎。

箍筋的標注

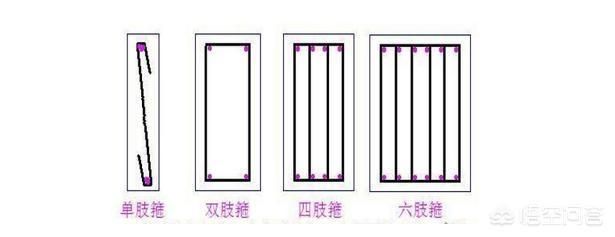

箍筋的標注包括鋼筋級別、直徑、加密區及非加密區的間距及肢數。例如，箍筋為HPB300的直徑10mm，加密區間距100mm，非加密區間距200mm的雙包戴肢箍筋。這些信息決定了梁的穩定性及承載能力。

梁上下通長筋和架立筋

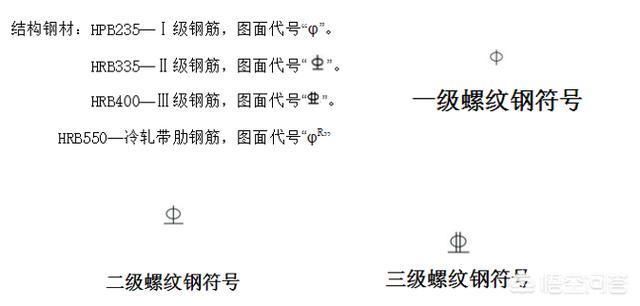

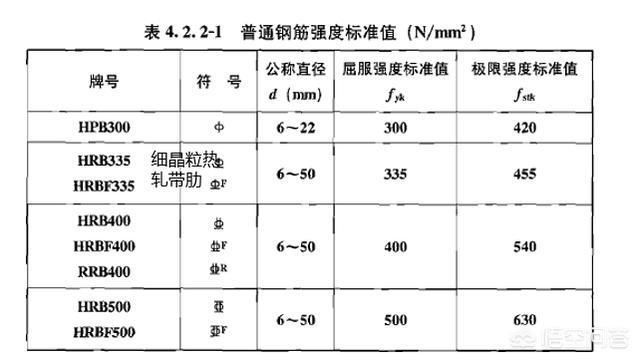

梁的上下通長筋和架立筋也是重要的組成部分。例如，面筋為2根HRB400的直徑25的通長鋼筋，底筋是4根HRB400的直徑25的鋼筋。這些鋼筋提供了梁的主要承載力。

梁側面縱筋

梁側面的縱筋包括構造腰筋及抗扭腰筋。例如，梁腰部有4根HRB400的抗扭鋼筋。這些鋼筋增強了梁的抗扭能力和整體穩定性。

接頭位置的設置

鋼筋的接頭位置應避免設置在梁端、柱端的箍筋加密區范圍內，以保證結構的安全性。對于單跨梁板，下部縱向受力筋接頭不宜設在跨中1/2范圍內；對于連續梁板，上部負彎矩筋應設在跨中四周，下部主筋應設在支座處。

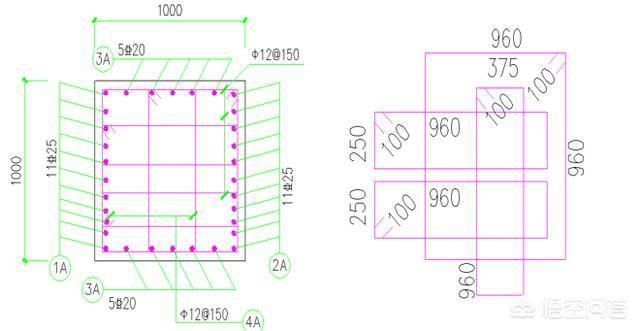

鋼筋的標注示例

一個具體的標注示例可以是：KL7(3)300×700Y500×250φ***@100/200(2)2Φ25。這個示例表示框架梁7，有三跨，斷面寬300，高700。N4Φ18表示梁腰中抗扭鋼筋。φ***@100/200(2)2Φ25表示箍筋和架立筋。這樣的標注幫助施工人員準確地理解和實施設計意圖。

結論

綜上所述，房屋梁的鋼筋分布圖是一個復雜但至關重要的設計文件，它包含了梁的所有關鍵信息，指導施工人員正確地安裝鋼筋，確保建筑物的安全和穩定。在實際操作中，還需要結合具體的施工規范和現場實際情況進行調整。
