在房屋鋼筋結構設計圖中，關鍵尺寸的識別對于確保建筑的安全和功能性至關重要，以下是一些步驟和方法來幫助您理解并識別這些關鍵尺寸：，1. **了解圖紙格式**：熟悉設計圖的布局和格式，常見的設計圖包括平面圖、立面圖、剖面圖等，每種圖都有其特定的表達方式和標注方法。，2. **觀察標注**：圖紙上通常會有詳細的標注，如直徑、長度、間距等，這些標注通常位于鋼筋的旁邊或交叉點處。，3. **識別鋼筋類型**：不同的鋼筋有不同的規格和用途，HRB400表示高強度熱軋帶肋鋼筋，而HPB235表示低強度熱軋光圓鋼筋。，4. **關注尺寸單位**：注意圖紙上的尺寸單位，如毫米、厘米或英寸，確保您理解這些單位的轉換關系。，5. **檢查比例尺**：如果圖紙上有比例尺，請確保您知道如何解讀它，比例尺可以幫助您確定實際尺寸與圖紙尺寸之間的關系。，6. **參考標準圖集**：如果您不熟悉某個特定類型的鋼筋，可以查閱相關的標準圖集或規范，以獲取更詳細的信息。，7. **咨詢專業人士**：如果您對圖紙中的某個部分有疑問，最好咨詢有經驗的建筑師或工程師，他們可以提供專業的指導和解釋。，通過遵循這些步驟，您可以更好地理解和識別房屋鋼筋結構設計圖中的關鍵尺寸，從而確保建筑的安全性和功能性。

一、查看的基本順序

1. 先看設計施工說明
   • 這部分內容會介紹建筑的基本情況、施工材料和注意事項等。通過閱讀設計施工說明，可以對整個建筑工程有一個總體的認識，了解一些基本的設計要求和規范，這對于后續理解鋼筋結構設計圖中的具體內容非常重要。例如，會說明地基承載力、地震設防烈度、構造柱和圈梁的設計變化、材料的標號等信息。
2. 再看平面圖、立面圖、剖面圖
   • 平面圖
     • 可以了解到樓層各種預制構件（如果有）的名稱、編號、相對位置、定位尺寸及其與墻體的關系等；對于現澆樓層結構平面圖，能看到軸線號、軸線尺寸、梁的位置和編號、板的厚度和標高及配筋情況等。
   • 立面圖
     • 有助于從建筑物的側面視角了解結構的外形、高度等信息，結合平面圖可以對建筑的整體外觀和結構布局有更直觀的感受。
   • 剖面圖
     • 像基礎詳圖這種剖面圖，能夠表明基礎的細部形狀、大小、材料、構造及埋置深度等；對于樓層結構，剖面圖可以展示梁、板、墻、圈梁之間的關系等內部結構信息。
3. 最后看結構圖
   • 結構圖中包含了鋼筋相關的具體信息，例如鋼筋的配置情況、鋼筋的直徑、數量、相鄰鋼筋中心距等信息的標注等。

二、關于鋼筋的查看要點

1. 鋼筋圖示方法及識別
   • 在構件結構圖中，畫鋼筋用粗實線，畫構件的外形輪廓線用細實線；在構件的斷面圖中，畫鋼筋的截面則用粗圓點。這樣可以通過線條的粗細和類型來區分鋼筋和構件輪廓等元素。
2. 鋼筋尺寸標注
   • 鋼筋的直徑、數量或相鄰鋼筋中心距一般采用引出線方式標注，有兩種常見形式：
     • 標注鋼筋的根數和直徑，如梁內受力筋和架立鋼筋。
     • 標注鋼筋的直徑和相鄰鋼筋中心距，如梁、柱內箍筋和板內鋼筋。鋼筋簡圖中的尺寸，受力筋的尺寸按外皮尺寸標注，箍筋的尺寸按內包尺寸標注。
3. 鋼筋方向標識
   • 鋼筋工程圖紙上的鋼筋方向一般用箭頭表示，箭頭的指向即表示鋼筋的方向，箭頭的起點通常指向鋼筋的起點，箭頭的終點通常指向鋼筋的終點。如果箭頭是水平的，表示鋼筋的布置方向為水平方向；如果箭頭是垂直的，表示鋼筋的布置方向為垂直方向。除了箭頭之外，還可能會有其他表示鋼筋方向的符號，比如圓圈或者斜線等，這些符號的具體含義需要根據具體的圖紙和設計要求進行理解和解讀。
4. 鋼筋符號的理解
   • 鋼筋符號是指圖紙上用于表示鋼筋種類、數量、位置、彎曲方向、粘結長度等信息的一系列符號和標記。例如，鋼筋型號中D表示直徑，H表示高度，L表示長度，B表示寬度；鋼筋數量可在相應位置上畫出橫向或縱向的線，并標明鋼筋的數量和直徑；粘結長度用一段帶箭頭的線表示鋼筋與混凝土的粘結長度等。

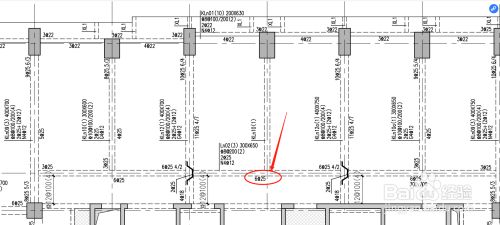

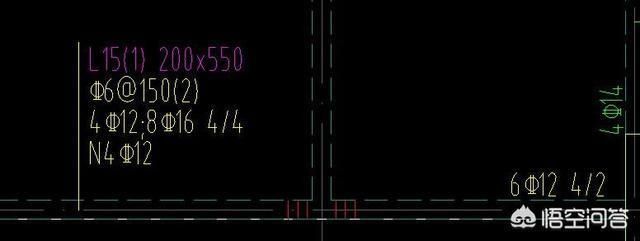

5. 鋼筋標注（集中標注/原位標注）
   • 要了解集中標注和原位標注所代表的意思。集中標注是對梁或柱等構件的通用信息標注，原位標注則是針對構件特定位置的特殊標注，原位標注優先于集中標注。例如在梁的鋼筋標注中，通過集中標注可以知道梁的通用配筋情況，而原位標注可能會針對梁的某些跨進行特殊的配筋調整。

三、牢記主要尺寸

1. 對于建筑物的主要尺寸要牢記，例如房屋的層高、基礎尺寸、開間的進深等尺寸。牢記這些尺寸能夠減少施工中可能出現的錯誤。

四、弄清相互關系

1. 將施工說明中做法和圖紙對照，同時要注意做好洞、溝、槽等的預留，這是減少和避免差錯的重要步驟。要弄清每張圖紙之間的聯系和相互關系，例如平面圖、立面圖、剖面圖和結構圖之間是相互關聯、相互補充的關系，通過將這些圖紙結合起來看，可以全面準確地理解房屋鋼筋結構設計圖。
