在房建鋼筋圖紙中，梁上主筋和梁下主筋的表示方法非常重要，它們通常以符號的形式出現，以便在施工過程中進行準確識別和理解。，梁上主筋的表示方法是用字母“L”來表示，而梁下主筋則用字母“H”來表示，這兩個字母分別代表了梁上的主筋和梁下的主筋。，如果一個梁上有兩根主筋，那么在圖紙上就會有兩個“L”符號；同樣地，如果一個梁下有兩根主筋，那么在圖紙上就會有兩個“H”符號。，梁上主筋和梁下主筋之間的連接方式也會影響其表示方法，如果它們是通過焊接或綁扎的方式連接在一起的，那么在圖紙上就需要用“-”來表示連接點。，了解梁上主筋和梁下主筋的表示方法對于確保施工質量和安全至關重要。

一、基本構件的鋼筋表示方法

（一）梁

箍筋表示方法
- 示例一：φ10@100/200(2)表示箍筋為φ10，加密區間距100，非加密區間距200，全為雙肢箍。
- 示例二：φ8@100(4)/150(2)表示箍筋為φ8，加密區間距100，四肢箍，非加密區間距150，雙肢箍。
梁上主筋和梁下主筋同時表示方法
- 示例一：3Φ22，3Φ20表示上部鋼筋為3Φ22，下部鋼筋為3Φ20。
- 示例二：4Φ25，4Φ25表示上部鋼筋為4Φ25，下部鋼筋為4Φ25。
梁上部鋼筋表示方法（標在梁上支座處）
- 示例一：2Φ20表示兩根Φ20的鋼筋，通長布置，用于雙肢箍。
- 示例二：6Φ254/2表示上部鋼筋上排為4Φ25，下排為2Φ25。
- 示例三：2Φ22 + 2Φ22表示只有一排鋼筋，兩根在角部，兩根在中部，均勻布置。
梁腰中鋼筋表示方法
- 示例一：G2φ12表示梁兩側的構造鋼筋，每側一根φ12。
- 示例二：N4Φ18表示梁兩側的抗扭鋼筋，每側兩根Φ18。
梁下部鋼筋表示方法（標在梁的下部）
- 示例一：4Φ25表示只有一排主筋，4Φ25全部伸入支座內。
- 示例二：6Φ25(-2)/4表示有兩排鋼筋，上排筋為2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
- 示例三：2Φ25+3Φ22(-3)/5Φ25表示有兩排筋，上排筋為5根，2Φ25伸入支座，3Φ22不伸入支座，下排筋5Φ25通長布置。

（二）柱

柱分為受力柱和構造柱，但搜索結果未詳細給出其鋼筋在圖紙上的特殊表示入門內容，一般來說，柱的鋼筋標注會涉及縱筋的數量、規格以及箍筋的相關信息等。在實際的房建鋼筋圖紙中，柱通常會標注其截面尺寸，例如常見的正方形或矩形柱會標注長和寬的尺寸，在截面內會標明縱筋的數量和直徑，如8Φ20表示8根直徑為20的縱筋。箍筋會類似梁的箍筋標注方式標注間距和肢數等信息。

（三）板

板分為單向板和雙向板。在鋼筋圖紙中，會標明板的厚度。對于板中的鋼筋，會標注鋼筋的直徑、間距以及鋼筋的布置方向等信息。例如，φ8@150表示直徑為8的鋼筋，間距為150布置。雙向板的鋼筋是雙向布置，兩個方向的鋼筋都會在圖紙上標明相應的規格和間距。

二、鋼筋算量相關知識

（一）框架梁

首跨鋼筋計算
- 上部貫通筋：上部貫通筋（上通長筋1）長度 = 通跨凈跨長+首尾端支座錨固值。
- 端支座負筋：
  - 第一排為Ln/3+端支座錨固值；
  - 第二排為Ln/4+端支座錨固值（Ln為凈跨長）。
- 下部鋼筋：下部鋼筋長度 = 凈跨長+左右支座錨固值，并且下部鋼筋不論分排與否，計算的結果都是一樣的，所以在標注梁的下部縱筋時可以不輸入分排信息。
中間跨鋼筋計算
- 中間支座負筋：
  - 第一排為Ln/3+中間支座值+Ln/3；
  - 第二排為Ln/4+中間支座值+Ln/4。注意當中間跨兩端的支座負筋延伸長度之和≥該跨的凈跨長時，其鋼筋長度計算方式會有變化，第一排為該跨凈跨長+(Ln/3+前中間支座值)+(Ln/3+后中間支座值)；第二排為該跨凈跨長+(Ln/4+前中間支座值)+(Ln/4+后中間支座值)，其他鋼筋計算同首跨鋼筋計算。
腰筋
- 構造鋼筋：構造鋼筋長度 = 凈跨長+2×15d。
- 抗扭鋼筋：算法同貫通鋼筋。
拉筋
- 拉筋長度=(梁寬 - 2×保護層)+2×11.9d(抗震彎鉤值)+2d。拉筋根數計算分兩種情況：如果沒有在平法輸入中給定拉筋的布筋間距，那么拉筋的根數=(箍筋根數/2)×(構造筋根數/2)；如果給定了拉筋的布筋間距，那么拉筋的根數 = 布筋長度/布筋間距。
箍筋
- 箍筋長度=(梁寬 - 2×保護層+梁高 - 2×保護層)+2×11.9d+8d。箍筋根數=(加密區長度/加密區間距+1)×2+(非加密區長度/非加密區間距 - 1)+1，這里需要注意構件扣減保護層時，都是扣至縱筋的外皮，拉筋和箍筋在每個保護層處均被多扣掉了直徑值，在預算中計算鋼筋長度時按外皮計算，軟件會將多扣掉的長度補充回來，所以拉筋計算時增加了2d，箍筋計算時增加了8d。

三、其他注意事項

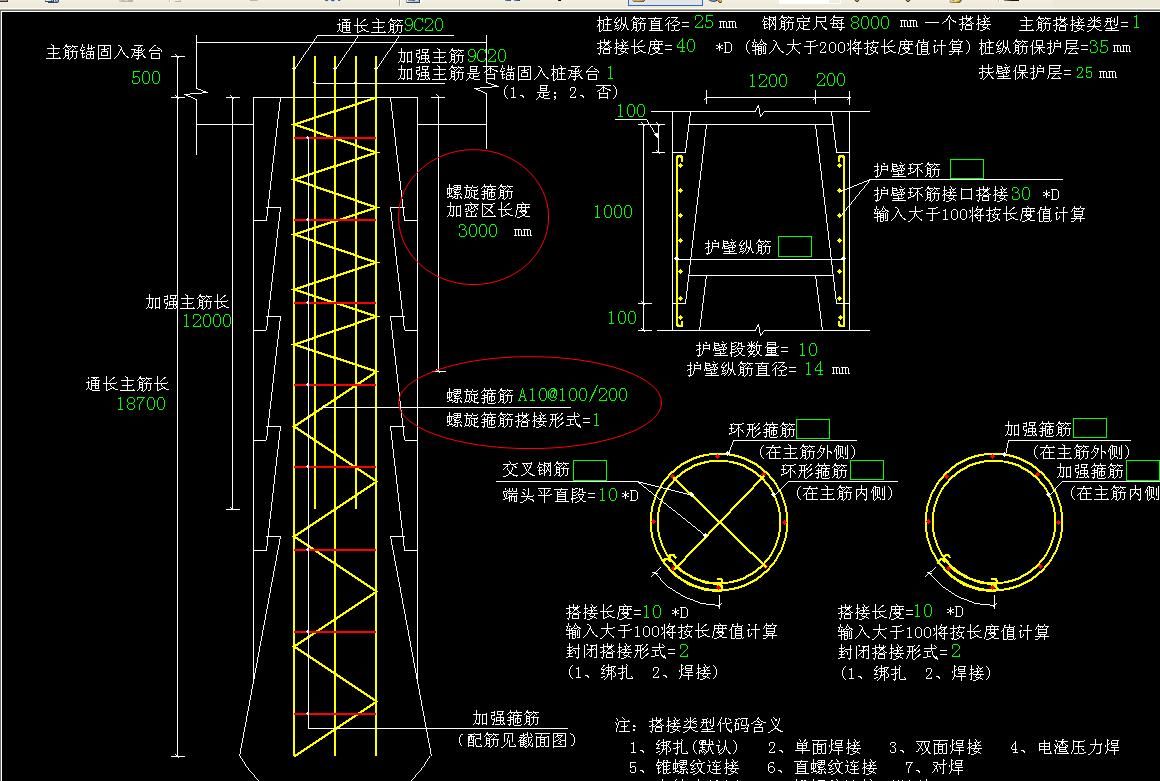

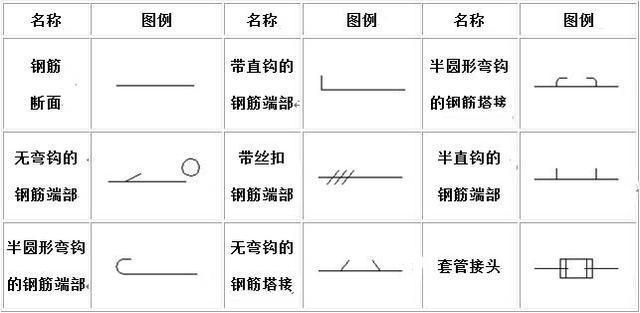

在學習房建鋼筋圖紙時，還需要了解施工圖的分類及制圖的有關規定，這是看懂圖紙的基礎。例如不同的線型、符號在圖紙中的含義等。同時，如果想進一步對鋼筋計算把握，必需要熟識鋼筋101圖籍。而且在學習過程中要與實際相結合，比如在鋼筋工綁扎時，拿著圖紙去對照，這樣能學得更快。手工計算鋼筋要求較高、耗時較長，在實際操作中也要了解鋼筋算量基本方法的相關規則等內容。
