如何確定鋼屋架節點板尺寸（鋼屋架節點板厚度計算方法節點板與腹桿連接要求詳解）

安陽鋼結構施工工程2分鐘前1閱讀0評論

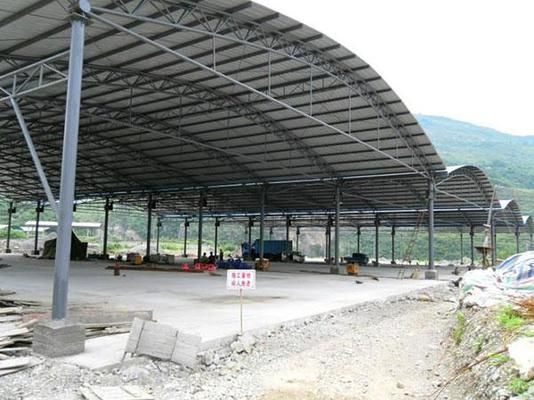

鋼屋架節點板尺寸的確定是確保結構穩定性和承載能力的關鍵，本文將詳細介紹如何通過計算方法來確定節點板的厚度，并詳細闡述節點板與腹桿連接的要求。，我們需要了解節點板的主要功能是承受來自腹桿的力，并將其傳遞到支撐結構上，節點板的厚度直接影響其承載能力和剛度，在確定節點板厚度時，我們需要考慮以下幾個因素：，1. 荷載大小：根據預期的荷載大小，我們可以計算出所需的節點板厚度，荷載越大，節點板厚度應越厚。，2. 材料屬性：不同的鋼材具有不同的力學性能，如屈服強度、抗拉強度等，這些屬性會影響節點板的厚度選擇。，3. 連接方式：節點板與腹桿的連接方式也會影響節點板厚度的選擇，焊接連接通常比螺栓連接需要更厚的節點板。，4. 設計規范：根據相關的建筑規范和標準，我們可以確定合適的節點板厚度，歐洲規范EN 1993-1-6規定了鋼屋架節點板的設計要求。，我們將根據以上因素，結合具體的工程案例，給出一個詳細的節點板厚度計算方法和節點板與腹桿連接的要求詳解。

一、根據相關構件確定大體輪廓

考慮節點劃分等因素

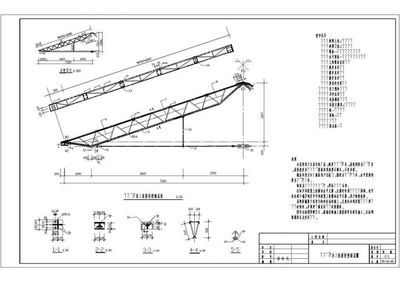

- 節點板的尺寸與節點劃分、平聯接頭的長度、腹桿長度、連接處的螺栓及連接板要求、與之相連的所有桿件的厚度等有關。首先要根據總圖確定交匯于節點的各桿件的截面中心線以及整個大節點的起始位置，然后畫出各桿件的立面形狀、腹桿連接處的螺栓、拼接板以及連接板，根據平聯布置圖畫出平聯接頭。對于上弦節點，節點板的上邊緣與弦桿頂板外側同高；下邊緣呈多段線形狀，每段線與相應腹桿截面垂直，保證相應螺栓、拼接板及連接板都能放得下，從而初步定出節點板的大體輪廓。這一過程是在立面圖中進行的。
依據鋼結構構件的規格、連接途徑、受力大小
- 鋼結構節點板尺寸需依據鋼結構構件的規格、連接途徑、受力大小來判斷。在金屬構件制作的時候要依照圖紙顯示的尺寸計算（以噸為單位，不除去孔眼、切邊、焊條、鉚釘、螺栓等重量，已有的定額不另外計算）。對于不規則或多邊形鋼板重的計算，會依照最大對角線乘以最大寬度的矩形大小來算。實際腹柱子、吊車梁、H型鋼也要依照圖紙尺寸計算，且分包結算的時候，節點板、加勁板、連接板都要依照實際來算。正常鋼結構都有深化設計圖，并且圖上的每個梁柱節點、連接板和其余部件都會畫得很明細，可以按自己的想法做一個電子表格，接著將長、寬、厚等數據填入，最后匯總即可。

二、調整節點板尺寸

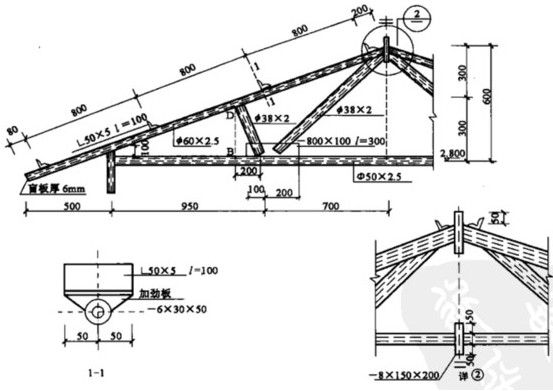

上弦節點尺寸調整
- 對于上弦節點，要保證各腹桿中心線交點距相對應的節點板邊緣尺寸都為整數。另外，節點板與腹桿連接板之間的空隙應能滿足進人要求，即保證連接板或加勁板挖孔后孔底距弦桿底板距離大于300mm。
下弦節點尺寸調整
- 對于下弦節點，要保證直腹桿中心線交點距相應節點板邊緣尺寸為整數，上下節點板的尺寸綜合起來應保證所有腹桿長度均為螺栓間距的整數倍。同時也要滿足節點板與腹桿連接板之間的空隙要求，即保證連接板或加勁板挖孔后孔底距弦桿底板距離大于300mm。

三、確定節點板的厚度及圓弧半徑（針對部分情況）

厚度及圓弧半徑公式
- 在確定節點板的下邊緣之后，可以根據公式 $t = t_w\times[0.8 + 0.2\times(h/r)^{2/3}]$ 確定板厚 $t$ 及圓弧半徑 $r$ （其中 $t_w$ 為弦桿厚度， $h$ 為弦桿高度（內高））。節點板厚除了要大于由該公式計算出的厚度之外，對于上弦節點，節點板板厚還應比與之相連桿件的最大厚度大4mm，下弦則大8mm。

四、根據節點板與腹桿連接焊縫確定（針對部分情況）

形狀規則性

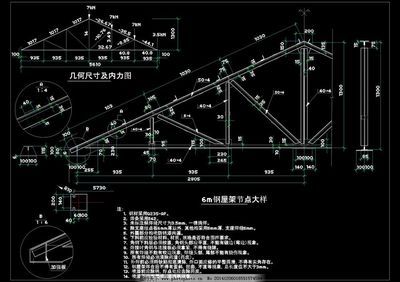

- 節點板的形狀和尺寸根據腹桿與節點板連接焊縫確定。節點板的形狀應盡可能簡單規則，至少有兩邊平行，如梯形、直角梯形等。梯形和平行弦屋架的節點板厚度由腹桿最大內力確定，三角形屋架節點板厚度由上弦桿內力決定。在一榀屋架中支座節點板厚度可以較其他節點板厚度大2mm，增大節點板的厚度可提高腹桿屈曲荷載的40%（實驗）。
相關計算要求
- 單根腹桿的節點板計算涉及到節點板的有效寬度 $b_e$ （當用螺栓連接時，應取凈寬度）、板件厚度 $t$ 、應力擴散角 $\theta$ （取30°）等參數。同時節點板在斜腹桿壓力作用下的穩定性應符合相關要求，例如對有豎腹桿的節點板，當在任何情況下 $c/t$ 不得大于某個特定值（具體值需根據相關規范確定）；對無豎腹桿的節點板，也有相應的穩定承載力計算要求。并且節點板邊緣與腹桿軸線之間的夾角不小于30°，斜腹桿與弦桿夾角應在30° - 60°，節點板的自由邊長度與厚度之比不得大于某個值（否則應沿自由邊設加勁肋）等要求。
