多層多道焊接是一種在制造過程中常用的技術，它涉及到將多個焊接層疊加在一起以形成更復雜的結構，為了確保焊接的質量和效率，溫度控制是至關重要的，以下是一些關于如何控制多層多道焊溫度的技巧：，1. 預熱和后熱：在焊接開始之前和之后對焊接區域進行預熱和后熱可以有效地降低焊接過程中的溫度峰值，從而減少熱應力和可能的熱裂紋。，2. 分層控制：根據不同的材料和厚度，調整每一層焊接的溫度，對于較薄的材料，可能需要較低的溫度；而對于較厚或較硬的材料，則需要較高的溫度。，3. 使用溫度傳感器：安裝溫度傳感器可以幫助實時監控焊接溫度，確保它在設定范圍內，這有助于避免過熱或過冷的問題，并提高焊接質量。，4. 預熱時間的控制：預熱時間越長，焊接時所需的熱量就越少，從而降低了溫度峰值，過度的預熱可能會導致焊縫變脆，需要找到最佳的時間來預熱焊縫。，5. 后熱處理：在焊接完成后，對焊縫進行適當?shù)暮鬅崽幚砜梢赃M(jìn)一步提高其強度和耐久性。

一、多層多道焊溫度控制的基本原理

多層多道焊由于要層層焊接，若溫度控制不好會產生熱變形、內應力過大等問題，所以控制溫度是保證焊接質量的關鍵因素之一。熔池溫度與焊接質量息息相關，如熔池溫度過高，鐵水容易滴落，單面焊雙面成形的背面容易燒穿，形成飛邊，成形難以控制，接頭塑性下降，彎曲易開裂；熔池溫度較低時，熔池較小，鐵水較暗，流動性較差，容易出現未完全熔透、未完全熔化、夾渣等缺陷。熔池溫度與焊接電流、焊條藥皮直徑、焊條藥皮角度、電弧燃燒時間等密切相關。

二、多層多道焊溫度控制技巧

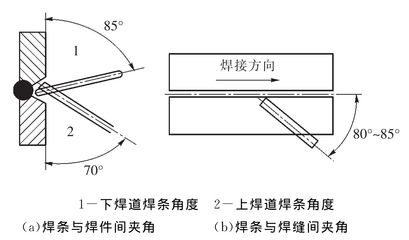

• 焊條角度方面
  • 當被覆焊條與焊接方向成90°角時，電弧集中，熔池溫度高；角度小，電弧分散，熔池溫度低。例如底層采用12mm平焊密封時，覆蓋電極角度為50 - 70度，可使熔池溫度有所降低，防止背面產生飛邊或上升。
  • 在焊接過程中，焊接方向與焊條的夾角為一定度數時，電弧集中，熔池溫度高，夾角較小時，電弧分散，熔池溫度也較低。要根據焊接情況調整焊條角度來控制熔池溫度。
• 焊接電流和焊條直徑方面
  • 根據焊縫空間位置和焊接水平選擇焊接電流和焊條直徑。開始焊接時，焊接電流和焊條直徑較大，垂直和水平位置則較小。如12mm平對焊的底部密封層采用φ3.2mm焊條，焊接電流為80 - 85A，而頂部覆蓋層采用φ4.0mm焊條，焊接電流為165 - 175A。不同的焊條直徑和焊接電流組合對熔池溫度有不同影響，合理選擇能控制溫度。
• 燃弧時間方面
  • 采用斷弧法焊接和封底層焊接時，斷弧頻率和燃弧時間直接影響熔池溫度。由于管壁較薄，電弧熱量的承受能力有限，如果通過減緩斷弧頻率來降低熔池溫度，很容易產生縮孔，所以這種情況下熔池溫度只能通過燃弧時間來控制。例如在熔池溫度過高而且熔孔較大的情況下，可以適當?shù)臏p少電弧燃燒時間，從而使得熔池溫度降低，熔孔變小，避免管子內部焊縫超高或者是產生焊瘤等問題。
• 運條方式方面
  • 環形運帶的熔池溫度高于月牙形運帶，月牙形運帶的溫度高于鋸齒形運帶。在12毫米平焊封的底層，采用之字形條帶（類似鋸齒形運條），通過槽兩側擺動和停頓的幅度有效控制熔池溫度，使熔孔大小基本一致，降低了坡口根部不形成飛邊和燒穿的概率，提高熔深不足的問題，使板材對接焊單面焊雙面成形不再困難。
• 層間溫度控制方面
  • 每層焊道焊接完成后，應及時清理焊渣和氧化物，這有助于控制層間溫度，保證下一層焊道的質量。例如在厚板多層多道焊中，層間溫度過高可能會影響焊縫的性能，通過及時清理可避免熱量過度積累，也有助于提高焊縫的結合強度和抗裂性能。
• 預熱方面
  • 在開始焊接之前，如果需要預熱，應該本著不破壞管內涂層等為原則。如使用電加熱帶進行預熱，加熱寬度要合適，電熱加熱帶的安裝位置應該充分考慮既不破壞防腐層，而且還不影響焊工施焊的視線以及角度。但要注意預熱溫度不能過高以免影響后續焊接的溫度控制。
