鋼屋架的結構詳圖和施工圖是建筑行業中兩種不同的設計文檔，它們?cè)诩?xì)節上有所區別。結構詳圖主要關注于屋架的幾何尺寸、材料屬性以及連接方式等技術細節，而施工圖則更多地關注于如何將這些技術細節轉化為具體的施工步驟和工藝要求。，，結構詳圖通常包括詳細的尺寸標注、構件編號、材料規格和連接節點的設計說明等，它為工程師提供了精確的構造指導，確保了設計的合理性和可行性。施工圖則更側重于施工過程的描述，包括施工順序、所需工具、安全措施、施工方法等，以便施工人員能夠按照?qǐng)D紙進行操作。，，簡而言之，結構詳圖側重于設計層面的技術細節和規范性，而施工圖則側重于施工層面的具體實施和指導。兩者相輔相成，共同確保建筑物的安全、穩定和美觀。

鋼屋架的結構詳圖

定義和用途

鋼屋架的結構詳圖 是一種詳細的工程圖紙，它用于表示鋼屋架的形式、大小、所使用的型鋼規格、桿件的組合方式以及連接方法。這種詳圖是金屬結構廠或施工單位在制作鋼屋架時的重要依據。

詳圖的內容

鋼屋架的結構詳圖包含了多個部分，每個部分都有其特定的信息和細節。具體內容如下：

部分	描述
屋架簡圖（又稱屋架示意圖）	繪制在詳圖的左或右上角，表達主要外形尺寸和桿件的軸線長度。
屋架詳圖（包括立面圖和節點圖）	包括立面圖和節點圖，詳細展示鋼屋架的結構。
桿件詳圖	展示桿件的具體尺寸和細節。
連接板詳圖	詳細描述連接板的設計和尺寸。
預埋件詳圖	展示預埋件的位置和規格。
鋼材用量表	列出桿件和零件的編號、規格尺寸、數量和重量等信息。
說明	包括選用的鋼號、焊條型號和質量要求、加工精度、熱處理和施工要求等。

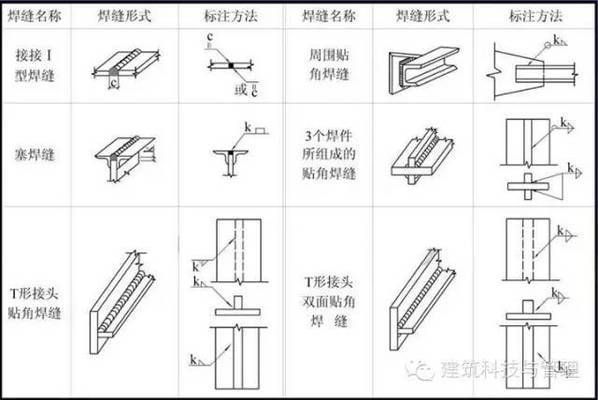

繪制比例和細節

在鋼屋架的結構詳圖中，通常會使用不同的比例來繪制不同部分。例如，桿件和零件的尺寸可能采用1:10或1:15的比例，而軸線長度則可能用1:20或1:30的比例繪制。這樣的比例設置有助于在圖紙上清晰地表達細節和整體結構。
