鋼屋架節點設計是確保結構穩定性和承載能力的關鍵步驟。以下是鋼屋架節點設計的一般步驟：，，1. 確定節點類型：根據工程需求，選擇合適的節點類型，如焊接節點、螺栓連接節點或鉚接節點。，，2. 選擇材料：根據荷載、環境條件和耐久性要求，選擇合適的鋼材。對于焊接節點，通常使用Q345或Q235鋼材；對于螺栓連接節點，可以使用Q235或Q345鋼材。，，3. 設計計算：根據荷載、支撐條件和幾何尺寸，進行強度、剛度和穩定性計算。這包括考慮節點區域的局部應力、疲勞性能和抗震性能。，，4. 設計構造細節：確定節點的構造細節，如螺栓孔的位置、螺栓直徑和間距、焊縫位置和尺寸等。這些細節將影響節點的制造和安裝過程。，，5. 編制施工圖紙：根據設計計算和構造細節，編制施工圖紙，指導鋼結構的制造和安裝。，，6. 質量控制：在制造和安裝過程中，對節點進行嚴格的質量控制，確保其滿足設計要求和安全標準。，，7. 驗收與維護：完成節點安裝后，進行驗收工作，確保節點符合設計和規范要求。定期進行維護檢查，以延長節點的使用壽命。

鋼屋架節點設計步驟

鋼屋架節點設計是一個細致的過程，需要遵循一定的步驟和考慮多種因素。以下是根據提供的搜索結果整理的鋼屋架節點設計的主要步驟：

1. 確定節點類型

首先，需要根據屋架的形式和荷載特點，選擇合適的節點類型。節點類型包括剛接節點、鉸接節點和半剛性節點等。例如，鉸接節點適用于只傳遞剪力和軸力的場合，如檁條與屋架連接處；剛接節點適用于需要傳遞彎矩的場合，如梁與柱連接處。

2. 計算內力

接下來，需要計算腹桿的內力，這是節點設計的基礎。腹桿的內力將決定節點板的厚度和焊縫的尺寸。

3. 設計節點板

節點板的設計需要根據腹桿的內力來確定焊縫的焊腳尺寸和焊縫長度。然后，按照這些尺寸按比例繪出節點板的形狀和大小。節點板的形狀應盡可能簡單、規則，至少有兩邊平行，如矩形、梯形、直角梯形等。

4. 驗算焊縫

在節點板設計完成后，需要驗算弦桿與節點板的連接焊縫，確保其能夠承受預期的荷載。

5. 繪制施工圖

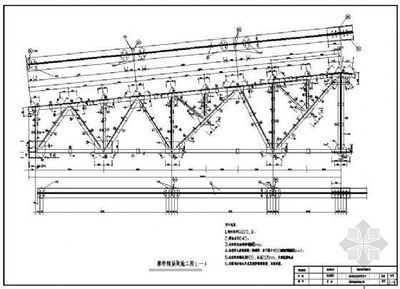

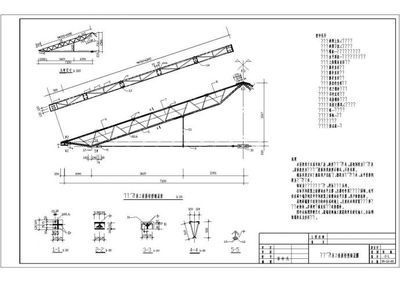

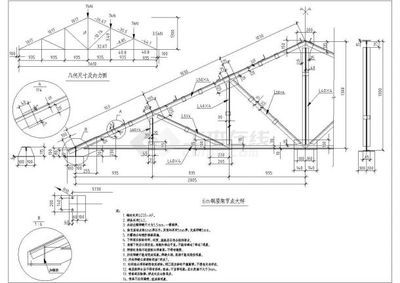

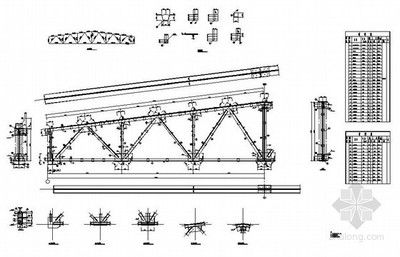

屋架施工圖是指導鋼結構構件制造和安裝的技術文件，因此需要清晰、明確，準確無誤。施工圖上應包括屋架正面圖、上弦和下弦平面圖以及必要的側面圖、剖面圖和零件圖。此外，還需要注明各零部件的型號和主要幾何尺寸，以及對工廠制造和工地安裝的要求。

6. 穩定性驗算與加固措施

進行穩定性驗算是確保鋼屋架安全的重要步驟。可以通過有限元分析法、極限狀態設計法或試驗驗證法來進行整體穩定性驗算。根據驗算結果，可能需要采取加固措施，如改進節點連接方式、優化節點設計、加強構件截面等。

以上步驟涵蓋了從初步設計到最終施工圖繪制的全過程，確保鋼屋架節點設計既滿足結構安全的要求，又符合施工的實際需要。
