桁架結構施工是現代建筑工程中常見的一種結構形式，它主要由一系列三角形或梯形的桿件通過焊接或螺栓連接構成。這些桿件通常被設計成能夠承受較大的荷載和提供穩定的支撐，從而確保整個結構的穩固性和安全性。在施工過程中，需要精確計算每個桿件的長度、角度以及位置，以確保整體結構的平衡和穩定。為了保證施工質量，還需要對焊接或螺栓連接進行嚴格的檢查和測試，確保沒有缺陷或松動現象。桁架結構施工是一項復雜而精細的工作，需要專業的技術和經驗才能完成。

桁架結構施工圖片

桁架結構施工圖片概述

在尋找桁架結構施工圖片時，我們可以從不同的來源獲取信息。以下是根據給定的搜索結果，整理出的一些桁架結構施工的相關圖片和描述。

桁架結構施工細節

鋼管桁架結構施工

鋼管桁架結構是一種常見的建筑結構形式，它具有優美的造型和流暢的線條，能夠滿足設計師對建筑藝術的追求。在施工過程中，需要注意空中拼裝和施工的各個工序。例如，屋面采用半徑35m的貝殼狀鋼管桁架結構，中間跨度63.38m，拱高17.55m的主桁架及10棉支撐桁架，兩主桁架間距最小處4.182m，最大22.487m為雙曲弧形，兩側采用72棉次桁架及4棉環形桁架組成。

桁架樓承板與鋼柱的連接

在施工桁架樓承板與鋼柱的連接部位時，需要采取一定的施工方法和步驟，以確保結構的安全和穩定。這包括準備承板材料，切割成適當尺寸和形狀，然后通過螺栓或焊接等方式與鋼柱進行連接。在連接過程中，需要確保承板與鋼柱之間的緊密接觸，并采取適當?shù)墓潭ù胧?/p>

桁架結構施工圖資源

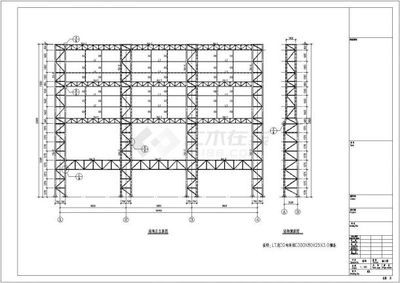

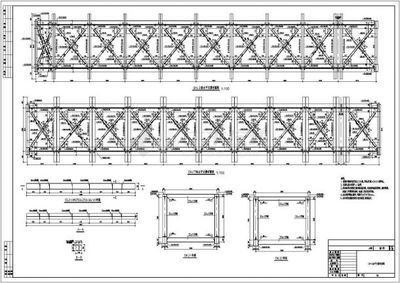

土木在線鋼管桁架結構施工圖

土木在線提供了豐富的鋼管桁架結構施工圖資源，包括弧形鋼管桁架的建筑結構圖、桁架的拼裝和焊接圖等。這些圖紙詳細展示了桁架的結構特點和施工細節，對于了解桁架結構的施工過程非常有幫助。

我圖網桁架結構專題

我圖網提供了大量的桁架結構圖片素材，包括CAD施工圖、節點設計圖等。這些圖片素材涵蓋了多種桁架結構類型，可以為設計師提供靈感和參考資料。

結論

通過上述信息，我們可以了解到桁架結構施工的各個方面，包括鋼管桁架結構的施工細節、桁架樓承板與鋼柱的連接方法，以及豐富的施工圖資源。這些資料可以幫助我們更好地理解和掌握桁架結構的施工技術。
