桁架作為一種常見的結構形式，廣泛應用于工業與建筑領域。其組裝過程需要精確的計算和細致的操作，以確保結構的穩定性和安全性。本文將介紹桁架組裝圖解，并探討常見錯誤以及預防措施。，，桁架組裝圖解是理解桁架結構的關鍵。它包括了各種類型的桁架及其連接方式、尺寸標注等詳細信息。通過閱讀這些圖解，可以快速了解桁架的結構特點和組裝要求。，，桁架組裝過程中可能會遇到一些常見錯誤。忽視材料選擇標準、不按照設計圖紙進行組裝、忽略安全措施等。這些錯誤可能導致結構不穩定、安全隱患等問題。在組裝過程中應嚴格遵守相關標準和規定，確保結構的穩定性和安全性。，，為了預防桁架組裝中的錯誤，可以采取以下措施：熟悉材料選擇標準、嚴格按照設計圖紙進行組裝、注意安全措施等。還可以參考相關的技術手冊和規范，以進一步提高組裝的準確性和效率。

桁架如何組裝圖解（桁架組裝常見錯誤及預防桁架材料選擇標準指南）鋼結構跳臺施工第1張

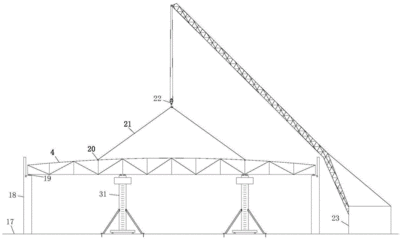

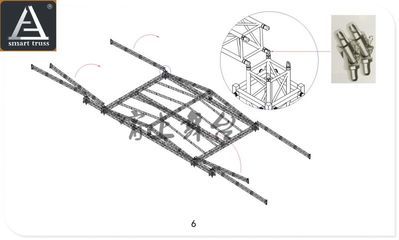

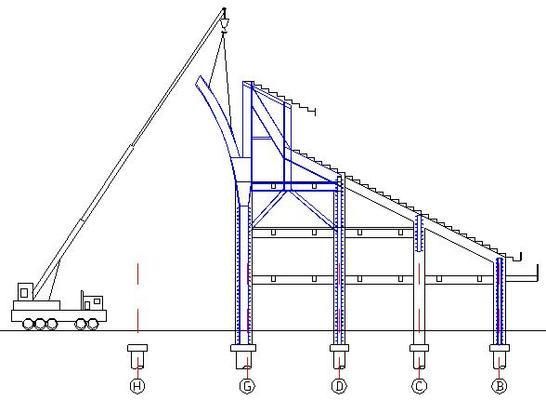

桁架組裝圖解

概述

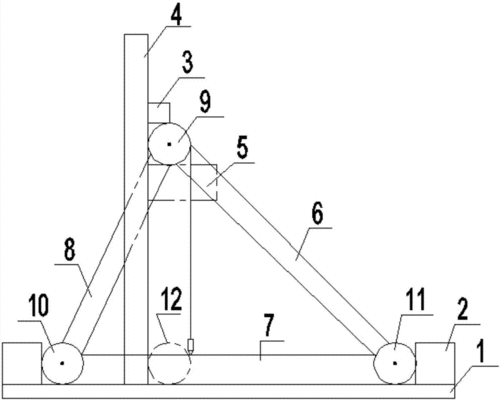

桁架是一種常見的結構形式，廣泛應用于建筑、橋梁等領域。它通常由直桿組成，具有三角形單元的平面或空間結構。在荷載作用下，桁架桿件主要承受軸向拉力或壓力，能夠充分利用材料的強度。以下是根據搜索結果提供的桁架組裝步驟：

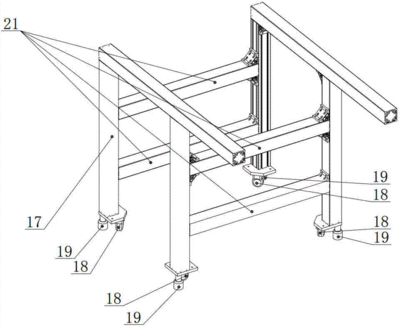

步驟	描述
1	在地上大致的位置擺好四個底座，調節好下面的支腿，使之在一個水平面。
2	在四個角上的底座的外側插入斜支撐底下的部分，每個角上插2根，總計8根。
3	把反頭用螺絲固定在底座上，注意反頭的旋轉方向要和圖中標注的一致。
4	在反頭上套好方套。
5	把橫梁在地面上連接起來。
6	把橫梁的兩端分別和兩側的兩個方套對接鏈接好，此時橫梁部分在地面上都組裝完畢。
7	把立柱桁架平躺著連接好，然后把其中一端擰在反頭上，另一端擰上橫擔，同時把吊掛葫蘆和橫擔鏈接好，葫蘆的作用是用來提升下面的橫梁桁架。
8	多個人一起把立柱桁架慢慢豎起來，注意不要用力太大把立柱推到，然后固定好反頭上面的螺絲。
9	立柱豎起后，把吊掛葫蘆下面的掛鉤通過吊帶鉤住下面的橫梁。
10	4個人一起慢慢拽動吊掛葫蘆把橫梁拉起到人的頭部左右位置。
11	在橫梁上面裝好燈光音響設備。
12	4個人在一起拽動吊掛葫蘆到預定高度停止。
13	把斜支撐的一端和立柱擰緊，另外一端和底座的橫支撐擰緊，這樣鋁合金架就搭建完成了。
