碳素結構鋼是鋼鐵工業中應用最廣泛的一類鋼材，其技術性能要求主要包括以下幾個方面：，，1. 化學成分：碳素結構鋼的化學成分應符合相關標準的規定，包括碳含量、硅含量、錳含量等。這些化學成分對鋼材的性能和質量有直接影響。，，2. 力學性能：碳素結構鋼的力學性能主要包括抗拉強度、屈服強度、伸長率、硬度等。這些性能指標反映了鋼材在受力過程中的承載能力和抵抗變形的能力。，，3. 工藝性能：碳素結構鋼的工藝性能主要包括焊接性能、可焊性、冷彎性能等。這些性能指標決定了鋼材在加工過程中的適用性和可靠性。，，4. 熱處理性能：碳素結構鋼的熱處理性能主要包括回火穩定性、淬透性等。這些性能指標決定了鋼材在經過熱處理后的性能表現。，，5. 表面質量：碳素結構鋼的表面質量包括表面光潔度、表面缺陷等。這些質量指標直接影響了鋼材的使用效果和使用壽命。，，碳素結構鋼的技術性能要求涵蓋了化學成分、力學性能、工藝性能、熱處理性能和表面質量等多個方面，以確保鋼材的質量和性能滿足實際應用的需求。

碳素結構鋼的技術性能要求主要包括化學成分、力學性能、冶煉方法和表面質量等方面。以下是對這些要求的詳細說明：

化學成分要求

• 主要元素含量限制：碳素結構鋼的化學成分應符合特定的標準。例如，沸騰鋼的硅含量不大于0.07%，半鎮靜鋼的硅含量不大于0.17%，而鎮靜鋼的硅含量下限值為0.12%。
• 微量元素含量限制：鋼中殘余元素如鉻、鎳、銅的含量應各不大于0.30%，氧氣轉爐鋼的氮含量應不大于0.008%。
• 特殊元素含量：鋼中砷的殘余含量應不大于0.080%。如果原料中沒有含砷，對鋼中的砷含量可以不做分析。

力學性能要求

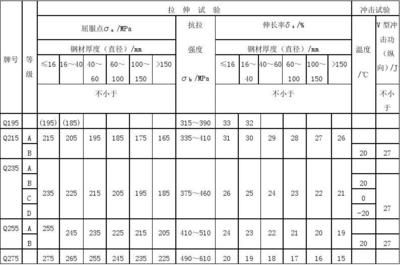

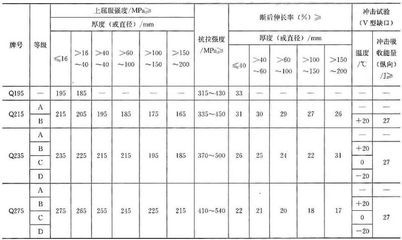

• 強度和韌性：碳素結構鋼需要具備一定的強度和韌性。例如，Q235鋼的屈服強度為235MPa，沖擊韌性根據不同質量等級有不同的要求。
• 冷彎性能：碳素結構鋼的冷彎性能也應符合標準要求，以確保其在加工和使用過程中的穩定性。

冶煉方法要求

• 不同脫氧程度的鋼：根據脫氧程度的不同，碳素結構鋼可以分為沸騰鋼（F）、半鎮靜鋼（b）、鎮靜鋼（Z）和特殊鎮靜鋼（TZ）四種類型。
• 化學成分的調整：在保證鋼材力學性能符合標準規定的情況下，各牌號A級鋼的碳、錳、硅含量和各牌號其他等級鋼碳、錳含量下限可以不作為交貨條件，但其含量應在質量證明書中注明。

表面質量要求

• 表面缺陷的控制：碳素結構鋼的表面應無裂紋、夾渣、折疊、麻點等缺陷，以保證其外觀質量和使用壽命。

綜上所述，碳素結構鋼的技術性能要求涵蓋了化學成分、力學性能、冶煉方法和表面質量等多個方面，這些要求共同確保了碳素結構鋼在實際應用中的可靠性和安全性。

碳素結構鋼的強度測試方法

碳素結構鋼的冶煉工藝流程

碳素結構鋼的市場應用領域

碳素結構鋼與其他鋼材比較
