bim螺旋樓梯的繪制步驟如下：，，1. 在bim軟件中創建一個基礎平面，然后根據設計圖紙繪制螺旋樓梯。，2. 在創建螺旋樓梯的過程中，需要設置好樓梯的高度、寬度和深度等參數。，3. 需要為樓梯添加欄桿和扶手，以及樓梯的坡度和角度等細節。，4. 對整個樓梯進行渲染和檢查，確保其符合設計要求和規范。，，需要注意的是，bim螺旋樓梯的繪制需要具備一定的專業知識和技能，建議在進行繪制前先學習相關課程或請教專業人士。在繪制過程中要注意保持設計的合理性和美觀性，避免出現不必要的錯誤。

BIM螺旋樓梯繪制方法

使用Inventor繪制螺旋樓梯扶手

以下是使用Inventor繪制旋轉樓梯扶手的步驟：

步驟	描述
1	在XY平面創建草圖，繪制一個直徑6mm圓形，完成草圖。
2	使用“三維選項卡—創建—螺旋掃掠”功能（掃掠下拉菜單中）。在螺旋形狀標簽中截面輪廓選擇上一步繪制的圓形，旋轉軸選擇Y軸；在螺旋規格標簽中選擇“螺距和高度”，螺距設置為95mm，高度為98mm，錐度為0。最后點擊確定。
3	在第一節樓梯上創建草圖，繪制直徑3mm的圓形。完成草圖后，拉伸32mm。
4	使用“三維選項卡—陣列—矩形陣列”工具，特征選擇上一步完成的拉伸特征，方向選擇上方螺旋圓柱上的螺旋線。輸入數量20，長度選擇距離390mm，點開更多后方向選擇方向1。

使用Revit繪制螺旋樓梯

以下是使用Revit繪制螺旋樓梯的步驟：

步驟	描述

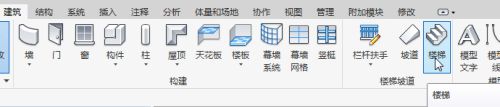

1	點擊建筑選項卡中的樓梯按鈕，類型選擇為整體澆筑樓梯。
2	在修改面板中，選擇全踏步螺旋。

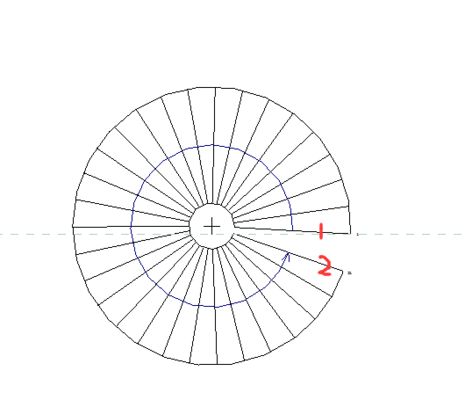

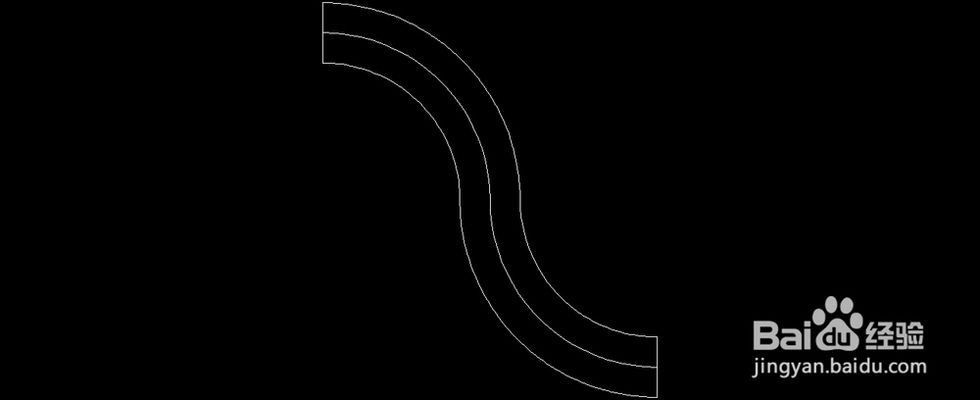

3	在選項欄中，定位線修改為梯段：右。先選定樓梯的中心位置，然后拖拽鼠標確定第一階踏步的位置。

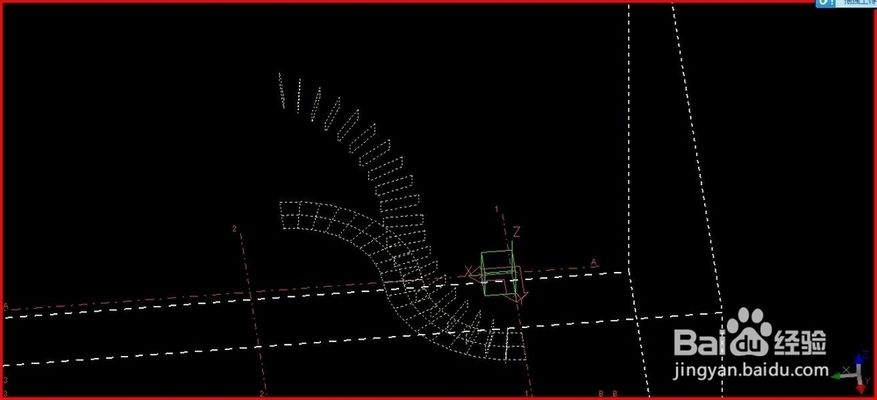

4	直接輸入樓梯的半徑。點擊完成按鈕。切換到三維視圖觀察一下，完成。

以上就是在BIM中繪制螺旋樓梯的基本步驟。需要注意的是，不同的BIM軟件可能會有不同的操作界面和功能，因此具體的繪制方法可能會有所不同。在實際操作中，應根據所使用的BIM軟件的具體情況進行調整。
