屋面桁架結構是建筑中常見的一種支撐系統，它由一系列相互平行的梁和柱組成，這些梁和柱通過焊接或螺栓連接形成穩定的框架。其主要組成部分包括：，，1. 主桁架：這是整個屋面桁架結構的主要骨架，通常由多個矩形或梯形截面的鋼材制成。主桁架負責承受屋頂的重量以及風力和其他外部荷載。，，2. 次桁架：次桁架位于主桁架下方，它們與主桁架垂直相連，共同構成一個整體的空間結構。次桁架的作用是分散主桁架的荷載，并提高整個結構的剛度。，，3. 支撐系統：支撐系統包括各種類型的支撐構件，如斜撐、橫撐和豎撐，它們確保主桁架的穩定性和安全性。，，4. 屋面板材：屋面板材覆蓋在主桁架上，用于保護結構免受雨水侵蝕和紫外線照射。常用的板材有彩鋼板、鋁鎂錳板等。，，5. 屋面防水層：屋面防水層能夠防止雨水滲透到結構內部，延長屋面的使用壽命。常用的防水材料包括瀝青、改性瀝青、高分子防水卷材等。

屋面桁架結構組成

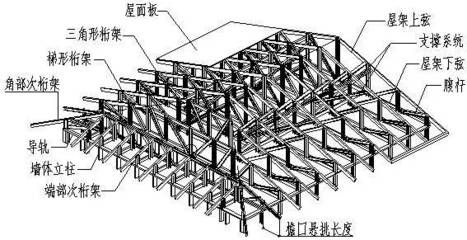

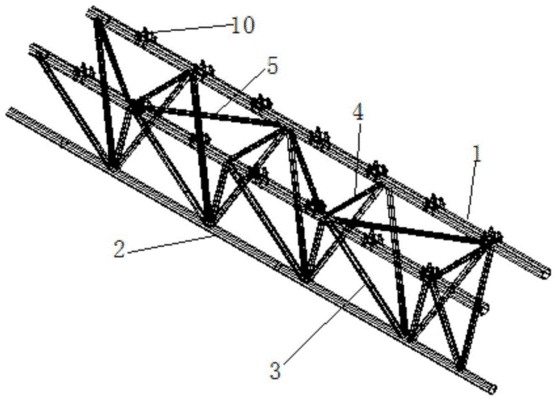

屋面桁架結構是一種常見的建筑結構形式，它由直桿在端部相互連接而成，形成以抗彎為主的格構式結構。以下是屋面桁架結構的主要組成部分：

1. 上弦桿和下弦桿

• 上弦桿：通常承受壓力，尤其是在外荷載作用下，上弦桿會受到壓縮力。
• 下弦桿：通常承受拉力，下弦桿通過其軸向拉力來平衡外荷載產生的彎矩。

2. 斜腹桿和豎腹桿

• 斜腹桿：這些桿件主要承擔剪力，通過其軸向力的豎向分量來平衡外荷載產生的剪力。
• 豎腹桿：在某些類型的桁架中，豎腹桿也會參與受力，特別是在承受垂直荷載的情況下。

3. 節點

• 節點是桁架結構中各桿件的連接點，對于保證結構的整體性和傳遞力至關重要。節點的設計需要考慮到材料的力學性能和連接方式，例如木材桁架常用齒聯結，而鋼桁架則多采用焊縫或高強度螺栓連接。

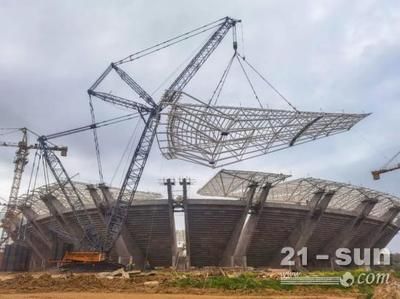

4. 支撐系統

• 支撐系統用于增強桁架的平面外剛度和穩定性，特別是在大跨度結構中，支撐系統可以有效地減少桁架的側向位移和扭轉。

5. 材料

• 桁架結構可以采用多種材料制造，包括木材、鋼材、鋼筋混凝土等。不同材料的力學性能決定了桁架的型式和設計特點。例如，木材強度較低，適合用于中小型桁架；鋼材強度高，適用于大跨度和重型桁架；鋼筋混凝土則常用于中等跨度的組合桁架。

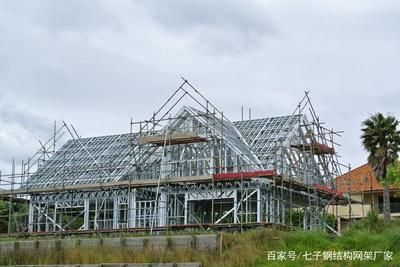

6. 桁架類型

• 根據不同的使用要求、跨度和荷載大小，屋面桁架可以設計成不同的型式，如三角形、梯形、拱形和折線形等。每種型式的桁架都有其特定的內力分布和受力特點。

總結來說，屋面桁架結構由上弦桿、下弦桿、斜腹桿、豎腹桿、節點和支撐系統等部分組成，這些組成部分共同作用，確保結構能夠有效地承受和傳遞荷載。同時，材料的選擇和桁架型式的確定也是設計過程中需要重點考慮的因素。
