桁架工作原理涉及其基本構造和力學原理，主要包括直線桿件和節點的組成。桁架由兩種基本元素構成：直線桿件通常由金屬材料制成，具有較高的強度和剛度；節點用于連接桿件，通常由鋼鐵或鋁制成，能夠穩定地連接多個桿件。桁架中的桿件承受著軸力和剪力的共同作用，以保證結構的穩定性和強度。桁架的幾何形狀和節點布置也會影響其整體力學性能。桁架還具有以下特點和應用：，，1. **材料選擇**：桁架通常由鋼材、鋁合金等高強度材料制成，這些材料能夠有效承受拉力和壓力，同時減輕結構重量。，2. **節點設計**：節點是桁架的關鍵部分，它負責將桿件連接在一起。節點的設計需要考慮軸力和剪力的影響，以確保結構的穩固性和安全性。，3. **幾何形狀**：桁架的幾何形狀對其性能有很大影響。平面桁架、空間桁架和剛支撐桁架是常見的幾種形式，它們各自有不同的結構和優勢。，4. **應用領域**：桁架廣泛應用于建筑、橋梁、大跨度廠房等領域。在建筑中，桁架常用于屋蓋結構，如體育館和展覽館等。，5. **自動化技術**：桁架機械手是一種應用廣泛的自動化工具，用于運送工件和進行上下料操作。這種技術提高了生產效率和準確性。，，桁架的工作原理基于其獨特的構造和力學原理，通過合理的設計和材料選擇，可以實現高效、穩定的支撐結構。

桁架工作原理

桁架是一種由桿件通過焊接、鉚接或螺栓連接而成的支撐橫梁結構，其主要優點是桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約材料，減輕結構重量。以下是關于桁架工作原理的具體解釋：

結構組成

桁架由直桿組成，通常具有三角形單元的平面或空間結構。這些桿件在兩端通過鉸鏈連接，使得桁架能夠承受和傳遞各種外力。

力學特性

軸向力

桁架桿件主要承受軸向拉力或壓力，這意味著力沿著桿件的長度方向作用，而不是橫向作用。這種特性使得桁架能夠有效地利用材料的強度，因為在軸向力作用下，材料的抗拉和抗壓性能得到了最佳發揮。

結構穩定性

桁架的結構穩定性主要來源于其幾何形狀，尤其是三角形單元的使用。三角形是最簡單的幾何圖形，當邊長固定時，其形狀不會改變，這使得桁架在受到外力時能夠保持穩定。

工作原理

力的傳遞

當外力作用于桁架時，力會通過各個桿件傳遞。由于桿件主要承受軸向力，因此力會在桁架內部重新分布，最終由桁架的支座或連接點承受。

自由度

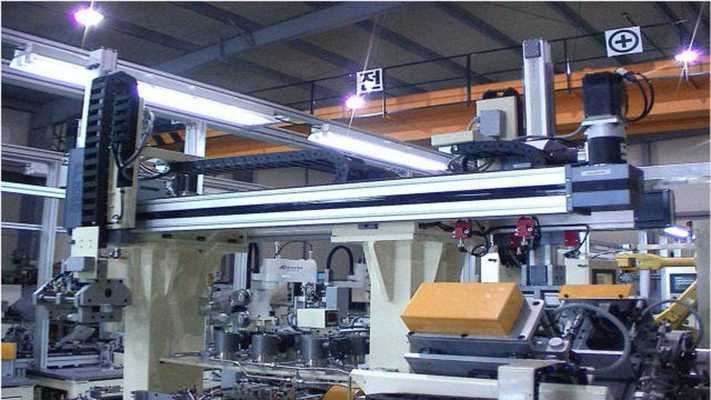

在桁架機械手的應用中，桁架的自由度是指其能夠獨立運動的方向數量。自由度越多，機械手的靈活性越大，能夠執行的任務也越復雜。典型的桁架機械手有2到6個自由度，具體取決于其設計和應用需求。

計算方法

桁架內力的計算可以通過部分截割法和節點法進行。部分截割法利用空間任意力系的六個平衡條件求出各桿的內力，而節點法則通過分析桁架的節點來確定桿件的內力。

應用實例

桁架廣泛應用于建筑、橋梁、機械手等領域。例如，在橋梁建設中，桁架可以提供較大的跨度同時保持結構的輕便和穩定；在機械手中，桁架作為支撐結構，確保機械手在工作時的精確運動和穩定性。

綜上所述，桁架的工作原理基于其獨特的結構組成和力學特性，通過合理的設計和計算，能夠在各種工程應用中提供高效、穩定的支撐和運動能力。
