桁架零桿的判斷方法帶圖例
**桁架零桿是指那些在特定荷載作用下，其軸向力為零的桿件**。，，桁架結構是工程中常見的一種結構形式，由一系列桿件通過節點連接形成，用以支撐并分散載荷。在桁架設計中，判斷零桿是一項基礎且關鍵的任務，它不僅關系到結構的承載能力和穩定性，還直接影響到計算的準確性和分析的效率。
桁架零桿的判斷方法
桁架中的零桿是指在特定荷載作用下內力為零的桿件。正確判斷零桿對于桁架的內力求解非常重要，它能夠簡化計算過程，提高計算效率。以下是幾種常見的零桿判斷方法：

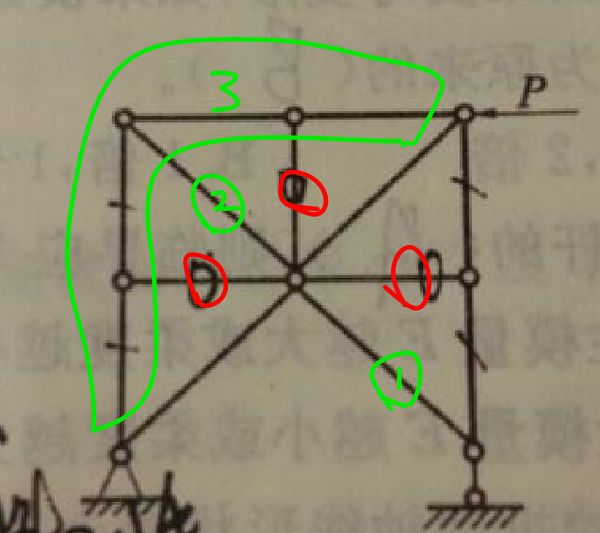

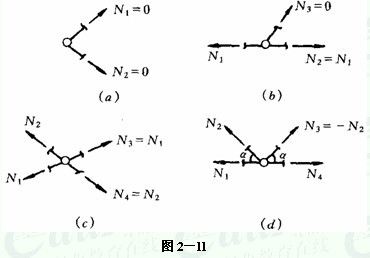

| 結點類型 | 判斷規則 | 圖例 |
|---|---|---|
| L形結點 | 不共線的兩桿結點不受外力作用時，兩桿皆為零桿；若其中一桿與外力共線，則此桿內外力相等，不與外力共線的一桿為零桿。 | - |
| T形結點 | 無外力作用的連接三桿的結點，若其中兩桿在一直線上，則不共線一桿必為零桿，而共線的兩桿內力相等且性質相同。 | - |
| X形結點 | 無外力作用的連接四桿的結點，若兩兩桿件共線，則同一直線上的兩桿內力相等且性質相同。 | - |
| K形結點 | 四桿相交成對稱K形的結點，無荷載作用時，兩斜桿軸力異號等值。 | - |
結論
以上方法可以幫助我們快速地識別出桁架中的零桿，從而簡化了桁架內力的計算過程。需要注意的是，零桿的判斷依賴于特定的荷載情況，荷載的變化可能會導致原本的零桿變?yōu)槭芰U件。
