桁架結構是一種常見的橋梁支撐形式，它通過一系列垂直和水平桿件相互連接來承受荷載。與實腹梁相比，桁架結構具有以下優勢：桁架結構能夠提供更大的跨度和更高的承載能力，這使得桁架結構在大型橋梁建設中更具吸引力。桁架結構具有更好的抗震性能，因?yàn)槠錀U件的剛度分布更加均勻，能有效吸收和分散地震能量。桁架結構在施工過程中更為方便，因?yàn)樗臈U件可以預制并在現場快速組裝，這有助于縮短工期并降低成本。桁架結構的設計和施工需要較高的技術水平，以確保其安全性和穩定性。桁架結構在橋梁建設中的廣泛應用得益于其獨特的結構和性能優勢。

桁架結構的概念

定義與基本特性

桁架是一種由直桿組成的平面或空間結構，這些直桿通過鉸鏈連接在兩端的結構。其主要特點在于桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度。在跨度較大時，與實腹梁相比，桁架可以節省材料，減輕自重和增大剛度。

結構特點

• 跨中主要結構特點：各桿件受力均以單向拉、壓為主，通過對上下弦桿和腹桿的合理布置，可適應結構內部的彎矩剪力分布。
• 水平推力特性：由于水平方向的拉、壓內力實現了自身平衡，整個結構不對支座產生水平推力。

歷史演變與應用領域

桁架的歷史可以追溯到古羅馬時期，當時人們已經使用桁架結構來修建橋梁。隨著時間的推移，桁架結構的設計和材料使用經歷了多次變革，逐漸發展成為現代所熟知的多種形式。

應用領域

• 建筑領域：廣泛應用于大跨度的廠房、展覽館、體育館和橋梁等公共建筑中。
• 橋梁領域：用于構建大跨度的橋梁，具有重量輕、剛度高、耐久性強的優點。

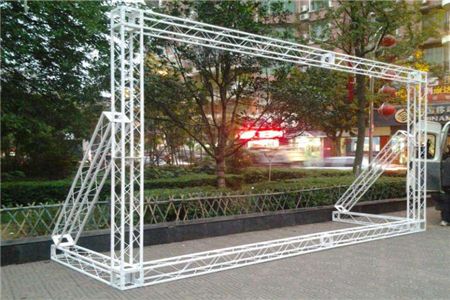

• 舞臺燈光支架：在演出行業中，因其靈活性和可調節性被廣泛應用于搭建舞臺燈光支架。
• 展覽會場搭建：用于搭建展覽會場，可以根據展覽需求進行調整和改變。

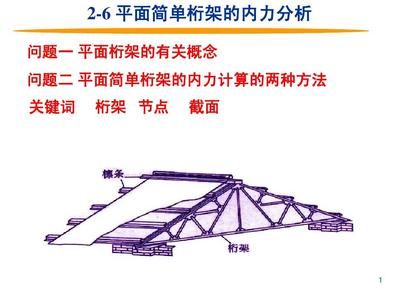

桁架的分類

桁架可以根據不同的特征進行分類，主要包括：

根據外形分類

• 簡單桁架：由一個基本鉸結三角形依次增加二元體組成。
• 聯合桁架：由幾個簡單桁架按幾何不變體系的簡單組成規則聯合組成。
• 復雜桁架：不同于前兩種的其它靜定桁架。

根據所受水平推力分類

• 無推力的梁式桁架：掏空率大，上下弦桿抗彎，腹桿主要抗剪，受力合理，用材經濟。
• 有推力的拱式桁架：拱圈與拱上結構聯為一體整體性好，便于施工，跨越能力強，節省鋼材料。

桁架結構的優缺點

優點

• 材料利用率高：桿件主要承受拉力或壓力，可以充分發揮材料的作用，節約了材料。
• 施工方便：結構簡單，安裝簡便，桿件內力不易受支座沉降和溫度變化的影響。
• 適應性強：適用于各種跨度的建筑屋蓋結構，特別是大跨度建筑。

缺點

• 結構高度大：側向剛度小，增加了屋面及圍護墻的用料，同時也增加了采暖、通風、采光等設備的負荷。
• 需要設置支撐：特別是對于鋼屋架，特別明顯受壓的上弦平面外穩定性差，難以抵抗房屋縱向的側向力。

綜上所述，桁架結構以其獨特的結構和優異的性能，在現代建筑和其他領域中發揮著重要作用。
