砌體墻加固是建筑結構加固中常見的一種方法，旨在提高墻體的承載力和穩定性。以下是幾種常見的砌體墻加固方法及其簡要說明：，，1. 增設鋼筋網：在墻體內部或外部增加鋼筋網，以提高墻體的抗拉強度和抗剪能力。這種方法適用于墻體裂縫較多、承載力不足的情況。，，2. 設置鋼支撐：在墻體上設置鋼支撐，以分散墻體的荷載，提高整體穩定性。這種方法適用于墻體承受較大荷載或需要提高穩定性的情況。，，3. 增設混凝土板：在墻體上增設混凝土板，以提高墻體的整體剛度和承載力。這種方法適用于墻體承載力不足或需要進行結構改造的情況。，，4. 增設填充材料：在墻體內部或外部增加填充材料，如輕質隔墻、保溫層等，以提高墻體的隔音、隔熱性能和承載力。這種方法適用于墻體需要改善隔音、隔熱性能或承載力不足的情況。，，5. 增設伸縮縫：在墻體上設置伸縮縫，以適應溫度變化引起的墻體變形，提高墻體的穩定性。這種方法適用于墻體需要適應溫度變化或承載力不足的情況。，，以上是幾種常見的砌體墻加固方法，具體的加固方案應根據實際工程情況和設計要求來確定。

砌體墻加固方法有哪些圖片

砌體墻加固是建筑工程中常見的維護措施，旨在增強墻體的承載能力和穩定性。以下是幾種常用的砌體墻加固方法及其簡要說明：

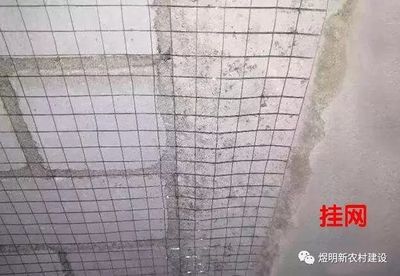

1. 鋼筋網砂漿面層加固

這種方法適用于靜力加固和中高強度的抗震加固。通過在墻體表面增設鋼筋網并抹上砂漿，形成新的保護層，從而提高墻體的整體強度和穩定性。

2. 鋼筋混凝土板墻加固

當墻體承載力、墻體厚度、配筋、軸壓比及邊緣構件不滿足規范規定或設計要求時，可以采用鋼筋混凝土板墻加固法。這種方法適用于增幅較大的靜力加固和抗震加固。

3. 粘鋼加固法

當墻體的配筋不足、抗剪承載力不足、抗彎承載力不足時，可以采用粘鋼加固法。這種方法是將鋼板粘貼在墻體表面，利用鋼板的強度來增強墻體的承載能力。

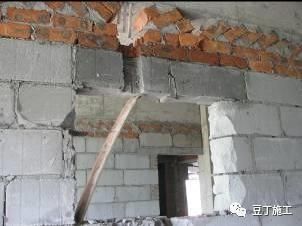

4. 處理承重墻墻體開洞法

承重墻開洞必須選用靜力切割的方式對原結構無損傷，一般有墻體開洞碳纖維加固、墻體開洞包鋼加固、砌體結構開洞現澆構造柱加固。這種方法適用于需要在承重墻上開洞的情況，通過加固措施來保持墻體的穩定性。

5. 碳纖維加固

碳纖維布因其強度高且施工方便，在梁、板、柱的加固中均有所應用，同樣適用于墻體加固。通過粘貼碳纖維布或板材覆蓋在墻體表面，增加墻體的強度和剛度，提高抗震能力。

以上加固方法各有優缺點，適用范圍也有所不同。在實際工程中，應根據墻體的具體情況和加固目的，選擇最適合的加固方案。由于您詢問的是圖片，建議您可以訪問專業的建筑加固網站或咨詢專業的加固公司，他們通常會提供詳細的加固方法圖片和技術資料。
