鋼結構樓板配筋示意圖是建筑設計中的關鍵部分，它涉及到鋼筋的布置和數量，以確保樓板的承載能力和穩定性。在分析鋼結構樓板配筋案例時，通常會考慮以下幾個因素：，，1. 樓板的設計荷載：包括活荷載（人員、家具等）、靜荷載（結構自重）以及風荷載等。，2. 樓板的使用功能：如辦公、居住、商業等不同用途對樓板性能的要求。，3. 樓板的結構形式：例如現澆混凝土樓板、預制混凝土樓板或鋼結構樓板等。，4. 施工條件：如現場施工環境、工期要求等。，5. 經濟性：鋼筋的成本、施工難度和后期維護費用等。，，通過分析這些因素，設計師可以確定合適的鋼筋配置方案，包括鋼筋的類型、直徑、間距以及數量等。還需考慮鋼筋與混凝土之間的粘結性能，確保樓板能夠承受各種荷載而不發生裂縫或破壞。，，鋼結構樓板配筋示意圖的繪制需要綜合考慮多種因素，以確保樓板的安全可靠性和功能性。

鋼結構樓板配筋示意圖

鋼結構樓板的配筋示意圖涉及到多個方面，包括鋼筋的種類、布置方式、間距和直徑等。以下是根據搜索結果整理的鋼結構樓板配筋的一些關鍵點：

配筋種類和作用

1. 受力筋：主要用來承受拉力。懸臂板及地下室底板等構件的受力鋼筋的配置是在板的上部。當板為兩端支承的簡支板時，其底部受力鋼筋平行跨度布置；當板為四周支承并且其長短邊之比值大于2時，板為單向受力，叫單向板，其底部受力鋼筋平行短邊方向布置；當板為四周支承并且其長短邊之比值小于或等于2時，板為雙向受力，叫雙向板，其底部縱橫兩個方向均為受力鋼筋。
2. 分布筋：它主要用來使作用在板面荷載能均勻地傳遞給受力鋼筋；抵抗四季溫度綁扎在一起組合成骨架，防止受力鋼筋在混凝土澆搗時的位移。

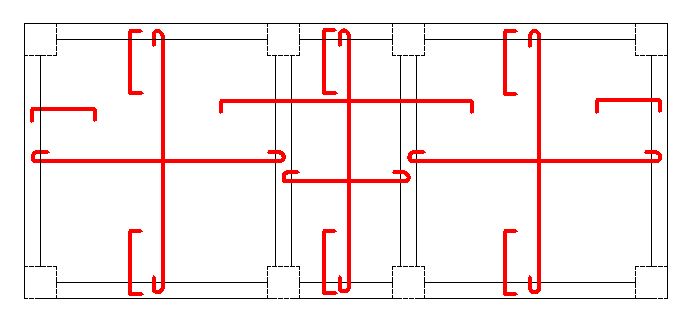

3. 構造鋼筋：為了避免板受力后，在支座上部出現裂縫，通常是在這些部位上部配置受拉鋼筋，這種鋼筋稱為負筋。

配筋布置和間距

1. 受力筋的間距：一般不小于70mm，當板厚h≤150mm時間距不宜大于200mm，當h>150mm時不宜大于1.5h或250mm。
2. 分布筋的間距：在溫度、收縮應力較大的現澆板區域內，鋼筋間距宜為150~200mm，并應在板的配筋表面布置溫度收縮鋼筋。
3. 構造鋼筋的間距：沿支承周邊配置上部構造鋼筋，其直徑不宜小于8mm，間距不宜大于200mm。

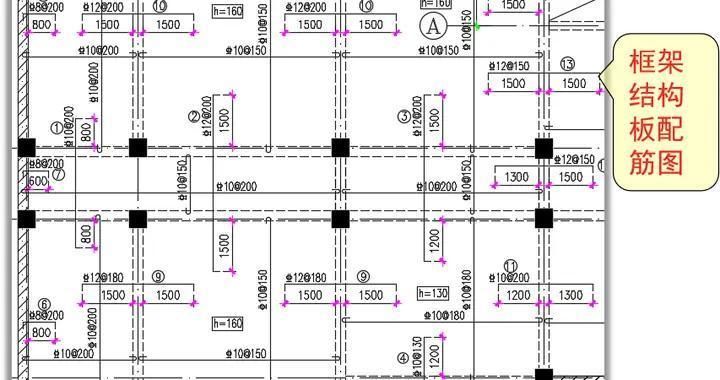

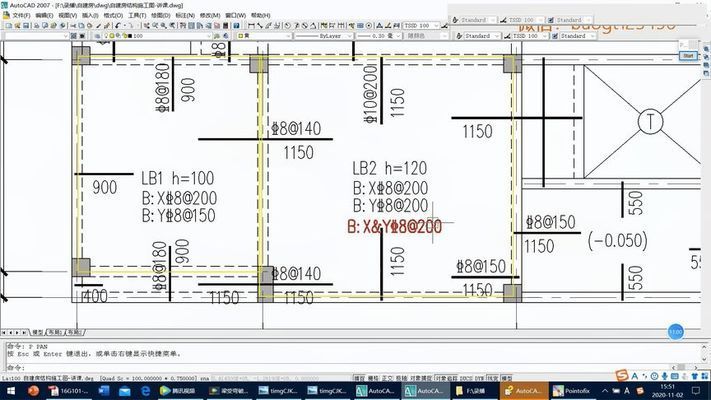

配筋的表示方法

1. 鋼筋編號：圖中鋼筋均采用鋼筋編號的形式進行表示，因此圖中對應每種鋼筋編號都應注明其規格、型號，以便識圖查用。
2. 鋼筋文字說明：在本圖圖名的下方可放置本圖的相關文字說明，對于結構板配筋圖通常情況下均存在以下幾點通用說明。

配筋的注意事項

1. 鋼筋連通和斷開：當相鄰兩塊板存在高差時，受力主筋已無法貫通，因此圖紙繪制時也應將其斷開，分開表達。
2. 鋼筋文字說明位置：板配筋圖中線條較為繁多，因此我們在作圖時因力求圖面清晰、規整，如鋼筋編號應統一位于其上方的中間位置，且距鋼筋圖示1mm處，同時支座負筋的截斷長度示意應位于其下方的中間位置，且距鋼筋圖示2mm。

以上信息提供了鋼結構樓板配筋的基本概念和一些具體的配筋要求。在實際工程中，還需要根據具體的建筑設計和荷載情況來進行詳細的配筋設計。
