異形鋼結構施工圖的設計要點主要包括以下幾點：，，1. 設計前應充分了解工程需求，包括結構形式、荷載情況、使用環境等。，2. 選擇合適的鋼材和連接方式，確保結構的強度和穩定性。，3. 繪制詳細的施工圖紙，包括構件的尺寸、形狀、位置等，以便工人按照?qǐng)D紙進行施工。，4. 在圖紙中標注必要的技術要求，如焊縫質量、防腐處理等。，5. 考慮施工過程中可能出現的問題，如焊接變形、應力集中等，并給出相應的解決方案。，6. 提供必要的施工指導和操作手冊，幫助工人掌握施工技能。，7. 在施工過程中，要定期進行檢查和驗收，確保工程質量符合要求。

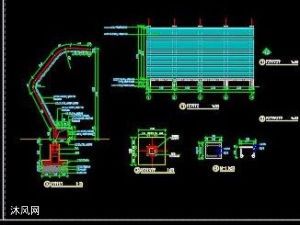

異形鋼結構施工圖

異形鋼結構施工圖是一系列詳細的設計圖紙，它們指導著異形鋼結構的制造、安裝和加固等關鍵環節。這些圖紙通常包括基礎施工圖、鋼梁制造圖、鋼梁安裝圖、焊接和加固圖以及補充設施安裝圖等。以下是根據搜索結果整理的關于異形鋼結構施工圖的相關信息。

基礎施工圖

基礎施工圖是異形鋼結構施工圖中的首要部分，它詳細描述了地基的開挖和基礎的澆筑過程。這部分圖紙的質量直接影響到后續鋼結構的安裝和穩定性。

鋼梁制造圖

鋼梁制造圖根據設計圖紙和規格要求，展示了如何制造所需的異形鋼梁。制造過程需要嚴格遵守相關的標準和規范，以確保質量和安全。

鋼梁安裝圖

鋼梁安裝圖指示如何將制造好的異形鋼梁運至施工現場，并按照施工圖紙和順序進行安裝。這個過程需要專業的施工人員和設備，以確保施工的精確性和效率。

焊接和加固圖

在鋼梁安裝完成后，焊接和加固圖指導進行相應的焊接和加固工作，以增強結構的穩定性和承載能力。這個過程需要嚴格按照施工規范進行操作，確保焊縫質量和結構的安全性。

補充設施安裝圖

補充設施安裝圖根據設計要求，在異形鋼結構上安裝相關的輔助設施，如扶手、防護欄桿等。這些設施的安裝需要與鋼結構的整體設計相協調，以保持一致的外觀和功能。

安全檢查和驗收?qǐng)D

在施工完成后，安全檢查和驗收?qǐng)D用于檢查施工過程中的質量和安全是否符合相關標準和要求。對于不符合要求的部分，及時進行整改和修復。

其他相關信息

除了上述主要內容，異形鋼結構施工圖還可能包括設計優化、施工組織、智能化施工等方面的技術要點。此外，施工時間計劃也是施工圖的一部分，它根據施工區域的具體情況和異形鋼結構的復雜程度，對施工過程進行了時間上的安排。

綜上所述，異形鋼結構施工圖是一個全面而細致的文檔集合，它涵蓋了從基礎施工到最終驗收的所有關鍵步驟，確保了異形鋼結構項目的順利實施。
