鋼結構基礎短柱是一種常見的建筑結構形式，它主要應用于高層建筑和大跨度橋梁等工程中。這種短柱的設計通常是為了承受較大的荷載，如風荷載、地震荷載以及車輛荷載等。在設計時，需要考慮到短柱的尺寸、材料、形狀等因素，以確保其能夠有效地承受荷載并保持穩定。短柱與主體結構的連接方式也是設計的關鍵之一，需要確保連接處的強度和剛度滿足要求。鋼結構基礎短柱的設計是一個復雜而精細的過程，需要綜合考慮多種因素并進行精確計算。

一、確定設計要求

1. 截面尺寸：根據建筑整體結構設計，確定鋼結構基礎短柱的截面形狀（如方形、圓形等）和尺寸大小。這取決于上部結構傳遞的荷載大小、方向以及基礎的承載能力等因素。
2. 長度：根據基礎的埋深、與上部結構的連接要求等確定短柱的長度。例如，如果上部鋼結構柱腳需要特定的埋入深度以保證連接牢固，那么短柱長度要滿足這一要求。
3. 材料規格：
   • 鋼材種類：選擇合適的鋼材，如Q235、Q345等，要考慮結構的重要性、荷載情況以及所處環境等。
   • 鋼材尺寸：包括鋼板的厚度、型鋼的規格等，確保其能承受預期的荷載。

二、鋼材準備與加工

1. 切割鋼材
   • 根據確定的短柱截面尺寸和長度要求，將鋼材鋸切成相應的尺寸。切割時要保證切割面的平整度和垂直度，以確保后續組裝的精度。
   • 對于一些特殊形狀的截面，可能需要采用數控切割等高精度的切割方法。
2. 加工操作
   • 切割：對鋼材進行進一步的切割加工，如切割出連接用的坡口等。
   • 鉆孔：在短柱上鉆出用于連接的螺栓孔或其他連接構造所需的孔洞，鉆孔位置和尺寸要嚴格按照設計要求進行控制，確保與其他構件連接準確無誤。
   • 焊接：如果短柱由多個鋼板或型鋼組合而成，需要進行焊接連接。焊接時要選擇合適的焊接工藝（如手工電弧焊、氣體保護焊等），保證焊接質量，焊縫要飽滿、無缺陷，并且滿足相應的強度和質量要求。

三、表面處理

1. 除銹
   • 采用機械除銹（如噴砂除銹、拋丸除銹等）或化學除銹（如酸洗除銹）的方法，去除鋼材表面的鐵銹、氧化皮等雜質，為后續的噴漆或防腐處理提供良好的表面條件。
   • 除銹后的鋼材表面應達到相應的清潔度標準，如Sa2.5級（噴砂除銹標準）等。
2. 噴漆
   • 選擇合適的防腐漆進行噴涂，如環氧富鋅漆等。噴漆的厚度要均勻，且滿足設計規定的防腐要求。
   • 可能需要進行多層噴漆，每層漆之間要保證足夠的干燥時間，以確保漆層的附著力和防腐效果。

四、與基礎的連接

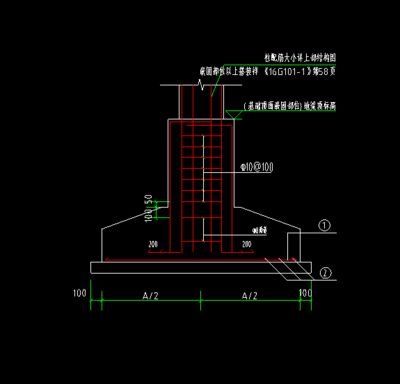

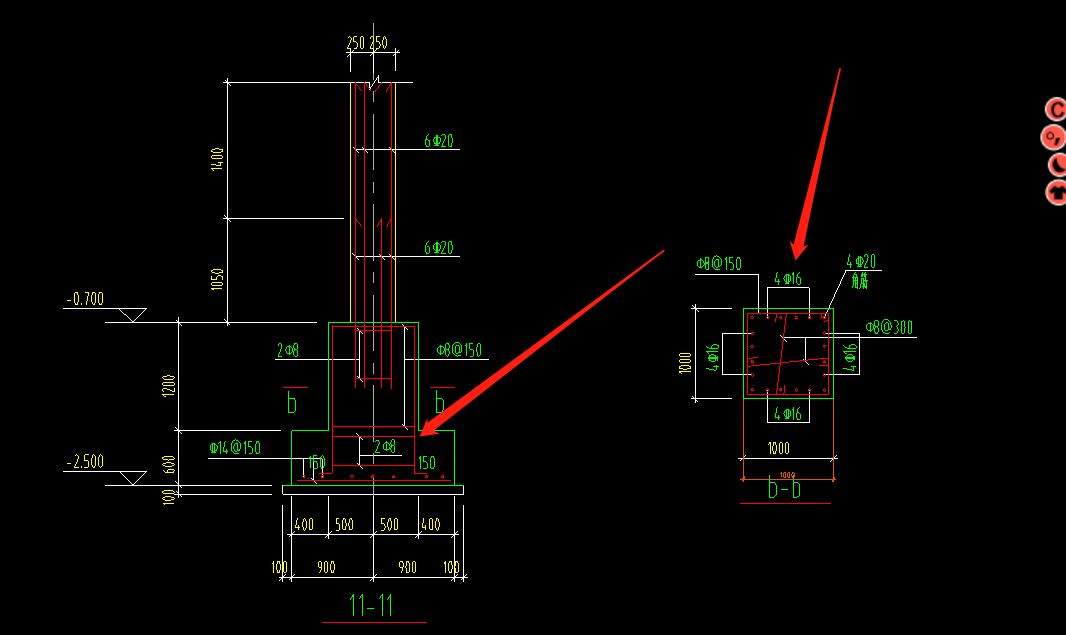

1. 基礎鋼筋處理（當短柱與鋼筋混凝土基礎連接時）
   • 如果短柱需要與鋼筋混凝土基礎連接，要考慮基礎鋼筋與短柱的連接方式。例如，基礎短柱鋼筋彎鉤的角度和長度要滿足設計要求，避免對柱腳錨栓產生干擾。同時，要保證基礎鋼筋與短柱鋼筋有足夠的錨固長度，以實現力的有效傳遞。
   • 在澆筑基礎混凝土前，要確保短柱的位置準確無誤，可通過定位模板或其他定位措施進行固定。
2. 柱腳錨栓設置（當短柱與上部鋼結構連接時）
   • 在短柱頂部設置柱腳錨栓，柱腳錨栓的規格、數量和布置要按照設計要求進行。錨栓要準確地預埋在短柱中，其定位誤差應控制在允許范圍內。
   • 柱腳錨栓應與短柱的頂部鋼筋或其他連接構造進行可靠的連接，以確保鋼結構與基礎之間的穩固連接。同時，錨栓外露部分要進行保護，防止在施工過程中受到損傷。

五、質量檢查與驗收

1. 尺寸檢查
   • 檢查短柱的截面尺寸、長度等是否滿足設計要求，誤差應在規定的允許范圍內。
2. 加工質量檢查
   • 檢查切割面的平整度、鉆孔的精度、焊接質量等，如有不符合要求的地方要及時進行修補或整改。
3. 表面處理檢查
   • 檢查除銹是否徹底，噴漆的厚度和均勻性是否符合要求。
4. 連接檢查
   • 檢查短柱與基礎、短柱與上部結構（如果已連接）的連接是否可靠，連接部位的鋼筋錨固、錨栓設置等是否滿足設計要求。

鋼結構基礎短柱做法
