桁架加固方案設計圖是一種用于評估和改進現有結構穩定性的工程方法。在案例分析中，我們首先對原始桁架進行了詳細的檢查，包括其材料、尺寸、連接方式以及受力情況。我們根據檢查結果制定了一個具體的加固方案，該方案旨在通過增加支撐、改變連接方式或使用新型材料來提高桁架的穩定性和承載能力。，，在設計過程中，我們采用了多種方法和工具，如計算機輔助設計（CAD）軟件，以幫助更準確地模擬和預測加固后的結構性能。我們還考慮了潛在的風險和挑戰，并制定了相應的應對措施。，，我們對加固方案進行了評估和優化，以確保其既經濟又實用。通過這個案例分析，我們可以看到桁架加固方案設計圖對于提高結構安全性和延長使用壽命具有重要意義。

桁架加固方案設計圖

在設計桁架加固方案時，需要綜合考慮桁架的類型、現狀、荷載情況以及加固的目的等因素。以下是根據搜索結果整理的桁架加固方案設計圖的相關信息。

1. 施工前準備工作

在進行桁架加固之前，首先要對原建筑物進行詳細的勘察和分析，確定加固的原因、位置、力的作用方向和大小等。這一步驟對于后續的設計和施工至關重要，因為它直接影響到加固方案的合理性和有效性。

2. 加固方法選擇

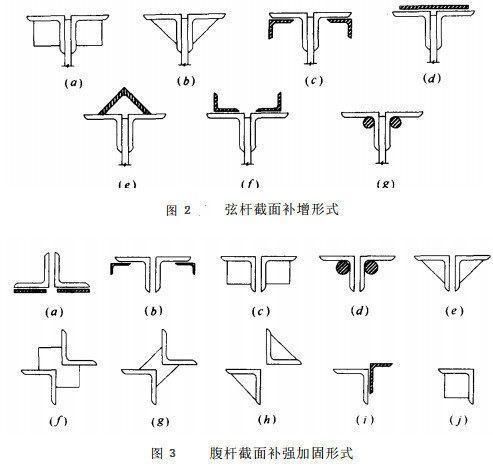

根據桁架的具體情況，可以選擇不同的加固方法。例如，可以采用補加新鋼板或角鋼、槽鋼，加大桿件截面加固；或者在桿件底下加設加勁桿件，或增強各桿件截面間聯系的方法加固。此外，還可以在結合處用貼板拼接，或加置短角鋼的方法加固。

3. 維修加固方法

對于桁架拱橋的加固，可以采用環氧樹脂灰漿在其兩面或三面粘貼鋼板的方法進行維修加固。這種方法適用于因橋臺、墩基礎出現不均勻沉降導致的節點裂縫。另外，對于橫系梁、橫拉桿、橫隔板開裂的情況，可以采取加截面法加固橫拉桿和橫系梁，同時還應適當增加全橋的橫向聯系桿件，如增加剪刀撐、橫系梁等。

4. 設計圖的編制

在確定了加固方法之后，需要編制詳細的加固設計圖。設計圖應包括加固所需的材料品種、規格、數量與施工方法，以及詳細的加固圖。設計圖的編制需要考慮到安全、經濟、結構構件實際受力情況、構造要求以及施工的可行性等方面。

綜上所述，桁架加固方案設計圖的編制是一個復雜的過程，需要綜合考慮多種因素。在實際操作中，建議由專業的工程師進行設計和施工，以確保加固效果和安全性。
