鋼結構預埋螺栓圖紙是設計施工中不可或缺的重要文件，其內容通常包括螺栓的規格、數量、位置和埋設方式等。閱讀這類圖紙，需要遵循一定的步驟以確保理解無誤。仔細閱讀圖紙標題欄，了解工程名稱、施工單位、設計單位等信息。逐項查看螺栓的尺寸、直徑和長度，注意標注的公差范圍和材料類型。根據圖紙上的指示確定螺栓在結構中的精確位置，并注意檢查是否有特殊標記或說明。還需確認螺栓的數量是否與圖紙上的標注一致，以及是否需要調整以適應實際安裝情況。核對圖紙上的信息與現場實際情況是否相符，確保施工時能夠正確無誤地進行預埋工作。通過這些步驟，可以有效地理解和應用鋼結構預埋螺栓圖紙，為施工提供準確的指導。

如何閱讀鋼結構預埋螺栓圖紙

閱讀鋼結構預埋螺栓圖紙是一項技術性較強的工作，需要對圖紙的基本要素、符號、標注以及具體的施工要求有深入的了解。以下是詳細的步驟和要點：

1. 熟悉圖紙的基本要素

• 標題欄：查看圖紙的標題欄，了解圖紙的名稱、編號、比例、設計單位等基本信息。
• 圖例：熟悉圖紙中的圖例，了解各種符號和標記的含義。

2. 識別基本視圖

• 平面圖：顯示預埋螺栓在基礎平面上的布置情況。
• 立面圖：顯示預埋螺栓在基礎立面的布置情況。

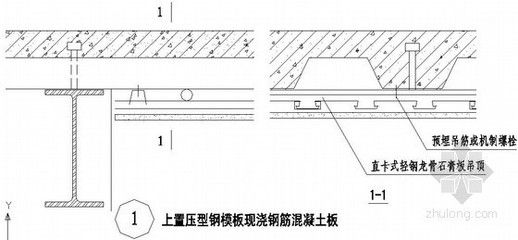

• 剖面圖：顯示預埋螺栓在基礎內部的具體位置和深度。

3. 理解符號和標注

• 螺栓直徑符號：一般使用“M”或“Φ”符號表示，后接螺栓直徑的尺寸，例如“M20”或“Φ20”。
• 螺栓等級符號：一般使用數字和字母組合的方式表示，例如“8.8”、“10.9”等，表示螺栓的強度等級。
• 螺栓長度符號：一般使用“L”符號表示，后接螺栓長度的尺寸，例如“L100”或“L120”。
• 螺栓排列符號：一般使用字母和數字組合的方式表示，例如“M20x4”表示螺栓直徑為20mm，排列方式為4個螺栓。
• 螺栓數量符號：一般使用數字表示，例如“4”表示該連接處需要使用4個螺栓。
• 螺栓位置符號：通常是一個圓形，圓心處有一個點，表示螺栓的位置。
• 其他標注：可能還包括螺栓的材料、強度等信息。

4. 查看預埋件結構圖

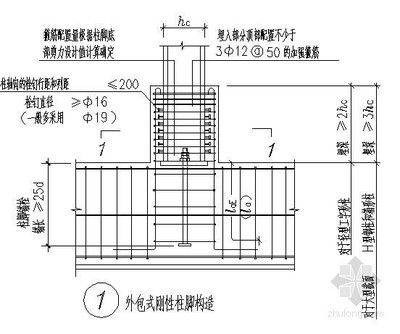

• 預埋件結構圖：詳細顯示預埋螺栓及其固定架的結構和尺寸。
• 預埋件的平面布置圖：顯示每個柱腳的螺栓布置、規格及相應的固定架尺寸。

5. 了解預埋方式

• 預留孔：預埋螺栓是否需要預留孔，還是直接澆注在預設基礎中。

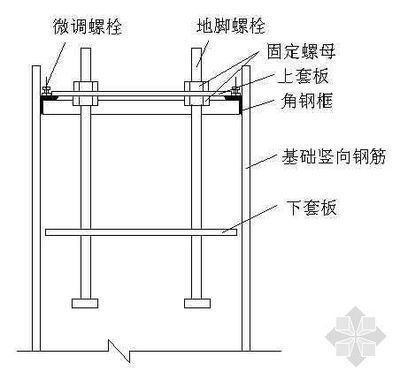

• 直埋法：先在基礎上劃線定位，通過固定架控制同一鋼柱腳預埋螺栓之間的距離，調整固定架的位置，在鋼柱基礎澆搗混凝土之前埋入螺栓，與鋼筋連成一體，再澆筑混凝土一次固定。

6. 檢查具體尺寸和位置

• 螺栓中心線與軸線的距離：根據柱平面布置圖預埋螺栓的尺寸，計算出螺栓中心線與縱向軸線的距離。
• 標高：使用水準儀將標高從基準水準點引測到各個柱基礎的模板上。
• 螺栓頂?shù)臉?biāo)高：通過擰螺母來調整螺栓頂?shù)臉?biāo)高，確保符合設計要求。
• 螺栓的垂直度：確保螺栓在固定架上穿好后，自然下垂，保持垂直。
• 螺栓與基礎鋼筋的連接：用鋼筋將螺栓與埋設好的基礎鋼筋焊接連接，確保螺栓位置固定。

7. 復查和保護

• 復查：在基礎混凝土澆筑好后，對預埋螺栓進行全面的復核，確保螺栓的位置、標高和垂直度符合設計要求。
• 保護：在螺栓螺紋上涂適量的黃油，再用塑料紙包裹，用細鐵絲上中下綁扎三道，以避免混凝土澆筑時砂漿污染螺紋。

通過以上步驟，你可以系統地閱讀和理解鋼結構預埋螺栓圖紙，確保施工過程中的準確性和質量。
