砌體加固筋的計算規則是確保結構安全和穩定性的關鍵。根據《砌體結構加固技術規程》（JGJ145-2016），加固筋的設計和計算應遵循以下步驟：確定加固筋的類型，包括鋼筋網、鋼筋桁架和鋼筋混凝土板等。根據結構的重要性、荷載類型、材料性質、環境條件等因素，選擇合適的加固筋類型。計算加固筋的數量和布置方式，以滿足設計要求。還應考慮加固筋與原結構的連接方式、施工方法等因素。進行加固筋的強度和變形驗算，確保其滿足設計和施工的要求。

砌體加固筋計算規則

砌體加固筋的計算規則主要包括以下幾個方面：

1. 計算方法

• 按拉結筋長度以重量計算：這是最常見的計算方法，具體步驟如下：

  • 計算每根柱處的拉結筋長度。
  • 將每根柱處的拉結筋長度乘以2根（因為通常每根柱處有兩根拉結筋）。
  • 再乘以道數（即拉結筋的層數）。
  • 減去門窗洞口所占長度的影響道數。

  公式可以表示為：

  $$\text{總重量} = (\text{每根柱處的拉結筋長度} \times 2 \times \text{道數}) - (\text{門窗洞口所占長度} \times 2 \times \text{影響道數})$$

  這種計算方法簡便且實用，適用于大多數情況。

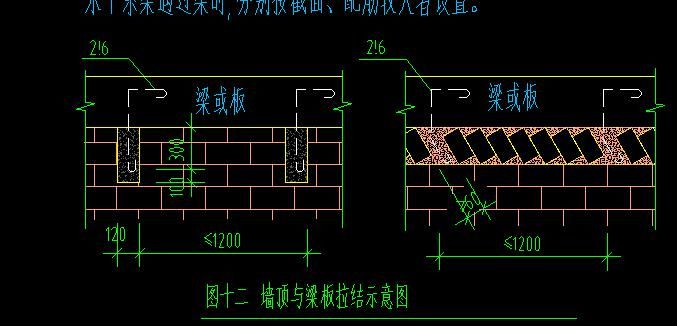

2. 拉結筋的設置

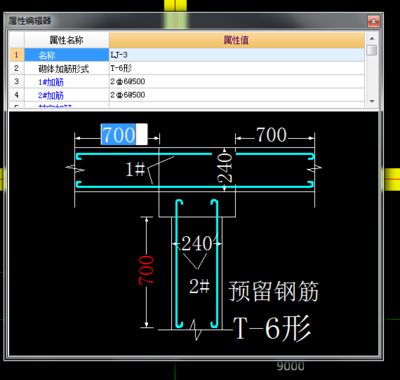

• 規格和數量：拉結筋的規格和數量應符合《砌體工程施工質量驗收規范》的要求。通常情況下，拉結筋的直徑為6毫米，每隔500毫米設置一層，每層每125毫米寬度范圍內設置一根。
• 長度：拉結筋的長度應不小于1000毫米，以確保其在墻體中的有效連接。

3. 界面處理

• 清潔度：在進行加固前，原砌體與后澆混凝土面層之間的界面必須清潔，不允許有塵土、污垢、油漬等污染。如果界面處理不當，會影響加固效果。
• 粘結質量：界面的粘結質量必須符合規范要求，確保加固后的構件能夠作為一個整體工作。

4. 計算截面

• 柱的計算截面：加固后的砌體柱，其計算截面可按寬度為 $b$ 的矩形截面采用，其中 $b$ 為新增混凝土的寬度。
• 墻的計算截面：加固后的砌體墻，其計算截面的寬度取為 $b$， $s$ 為新增混凝土的間距。對于帶壁柱墻，計算截面的寬度取窗間墻寬度，但當窗間墻寬度大于 $b$ 且 $H$ 為墻高時，仍取 $b$ 作為計算截面的寬度。

5. 承載力計算

• 加固后承載力：加固后的砌體構件的承載力計算應遵守現行國家標準《砌體結構設計規范》（GB 50003）、《混凝土結構設計規范》（GB 50010）和《砌體結構加固設計規范》（GB 50702）的有關規定。

總結

砌體加固筋的計算規則涉及多個方面，包括拉結筋的長度、規格、數量、界面處理和承載力計算等。在實際操作中，應嚴格按照相關規范和標準進行，確保加固效果達到預期目標。
